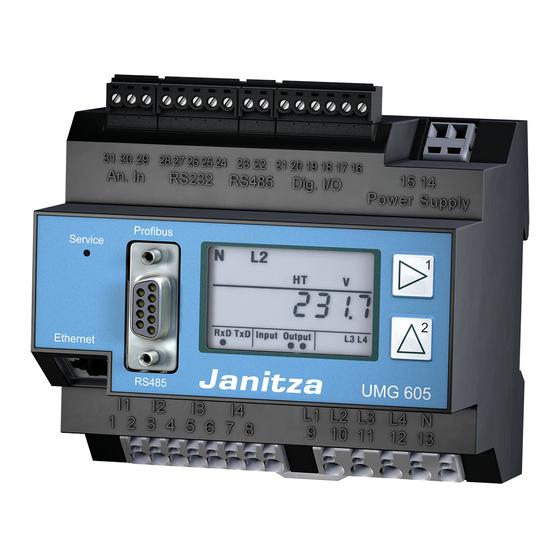

Power Quality Analyser
UMG 605
Installation und Inbetriebnahme
Temperatur-
RS232 RS485
messeingang
Profibus
Ethernet
4 x Strom-
messung
2 Digitale Eingänge
2 Digitale Ausgänge
Versorgungsspannung
A B
4 x Spannungs-
messung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für janitza UMG 605

Inhaltszusammenfassung für janitza UMG 605

  • Seite 1 Power Quality Analyser UMG 605 Installation und Inbetriebnahme Temperatur- RS232 RS485 2 Digitale Eingänge messeingang 2 Digitale Ausgänge Versorgungsspannung Profibus Ethernet 4 x Strom- 4 x Spannungs- Janitza electronics GmbH messung messung Vor dem Polstück 1 D-35633 Lahnau Support Tel. (0 64 41) 9642-22 Fax (0 64 41) 9642-30 e-mail: info@janitza.de...

  • Seite 2: Inhaltsverzeichnis

    UMG 605 Allgemeines Parametrieren Eingangskontrolle Bedienung Lieferumfang Tastenfunktionen Lieferbares Zubehör Versteckte Taste (Service) Anwendungshinweise Anzeige-Modus Produktbeschreibung Programmier-Modus Bestimmungsgemäßer Gebrauch Display-Passwort Leistungsmerkmale UMG605 Homepage-Passwort Bedienungskonzept Messung Programmiersoftware GridVis Spannungswandlerverhältnis Messung Stromwandlerverhältnis Dreiphasen-4-Leitersysteme Schnittstellen Dreiphasen-3-Leitersysteme RS232 Installation RS485 Einbauort Ethernet Versorgungsspannung Profibus...
  • Seite 3 UMG 605 Systeminformationen Anhang Messbereichsüberschreitung Parameterliste Seriennummer Messwertanzeigen Datum Konformitätserklärung Firmware Release Maßbilder Uhrzeit Anschlussbeispiel UMG605 Service und Wartung Kurzanleitung Instandsetzung und Kalibration Frontfolie Batterie Firmware-Update Vorgehen im Fehlerfall Technische Daten Allgemein Umgebungsbedingungen im Betrieb Transport und Lagerung Versorgungsspannung Schutzklasse Ein- und Ausgänge...

  • Seite 4: Allgemeines

    Alle Markenzeichen und ihre daraus resultie- renden Rechte gehören den jeweiligen Inha- bern dieser Rechte. Haftungsausschluss Janitza electronics GmbH übernimmt keiner- lei Verantwortung für Fehler oder Mängel in- nerhalb dieses Handbuches und übernimmt keine Verpflichtung, den Inhalt dieses Hand- buchs auf dem neuesten Stand zu halten.

  • Seite 5: Bedeutung Der Symbole

    UMG 605 Bedeutung der Symbole Im vorliegenden Handbuch werden folgende Piktogramme verwendet: Gefährliche Spannung! Lebensgefahr oder schwere Verlet- zungsgefahr. Vor Beginn der Arbei- ten Anlage und Gerät spannungsfrei schalten. Achtung! Bitte beachten Sie die Dokumentati- on. Dieses Symbol soll Sie vor mög-...

  • Seite 6: Eingangskontrolle

    UMG 605 Eingangskontrolle Der einwandfreie und sichere Betrieb dieses Prüfen Sie bitte den Lieferumfang auf Vollstän- Gerätes setzt sachgemäßen Transport, fach- digkeit bevor Sie mit der Installation des Ge- gerechte Lagerung, Aufstellung und Montage rätes beginnen. sowie sorgfältige Bedienung und Instandhal- tung voraus.

  • Seite 7: Lieferumfang

    UMG 605 Lieferumfang Anzahl Art.Nr. Bezeichnung 52 16 xxx UMG605 XX 33 03 084 Installations- und Inbetriebnahmeanleitung. 51 00 116 CD mit folgendem Inhalt: - Programmiersoftware „GridVis“, - Funktionsbeschreibungen, GridVis, UMG605 .. - GSD-Datei „u6050c2d.GSD“ für Profibus DP V0 10 01 807 Schraubklemme, steckbar, 2polig.

  • Seite 8: Anwendungshinweise

    UMG 605 Anwendungshinweise Bitte lesen Sie die vorliegende Bedienungsan- Dieses Gerät ist ausschließlich durch Fach- leitung sowie alle weiteren Publikationen, die kräfte zu betreiben und instandzuhalten. zum Arbeiten mit diesem Produkt (insbeson- dere für die Installation, den Betrieb oder die Fachkräfte sind Personen, die aufgrund ihrer...
  • Seite 9 UMG 605 Achtung! Wird das Gerät nicht gemäß der Be- triebsanleitung betrieben, so ist der Schutz nicht mehr sichergestellt und es kann Gefahr von dem Gerät aus- gehen. Leiter aus Einzeldrähten müssen mit Aderendhülsen versehen werden. Nur Schraubsteckklemmen mit der...

  • Seite 10: Produktbeschreibung

    UMG 605 Produktbeschreibung Bestimmungsgemäßer Gebrauch Die Strommesseingänge des UMG605 wer- Das UMG605 ist für die Messung der Span- den über externe ../1A oder ../5A Stromwand- nungsqualtität nach EN61000-4-30 in der ler angeschlossen. Gebäudeinstallation, an Verteilern, Leistungs- schaltern und Schienenverteilern vorgesehen.

  • Seite 11: Leistungsmerkmale Umg605

    UMG 605 Leistungsmerkmale UMG605 - Messung in IT-, TN- und in TT-Netzen, - 4 Spannungsmesseingänge, 4 Strommesseingänge, - Kontinuierliche Abtastung der Spannungs- und Strommesseingänge, - Messung der Spannungsqualität nach DIN EN61000-4-30:2009 Klasse S, - Flickermessung nach DIN EN61000-4-15:2011 Klasse F3, - Analyse und Auswertung nach DIN EN50160 mit der zum Lieferumfang gehörenden...

  • Seite 12: Bedienungskonzept

    UMG 605 Bedienungskonzept Sie können das UMG605 über mehrere Wege programmieren und Messwerte abrufen. • Direkt am Gerät über 2 Tasten und das Display. Sie können die Werte in der Para- meterliste (siehe Anhang) ändern und die Messwerte aus den Messwertanzeigen ab- rufen.

  • Seite 13: Programmiersoftware Gridvis

    UMG 605 Programmiersoftware GridVis Das UMG605 kann mit der zum Lieferumfang RS232 gehörenden Programmiersoftware GridVis programmiert und ausgelesen werden. Hierfür muss ein PC über eine serielle Schnittstelle/ Ethernet an das UMG605 angeschlossen wer- Abb.13.1 Anschluss eines UMG605 an einen den.

  • Seite 14: Messung

    UMG 605 Messung Das UMG605 misst lückenlos und berechnet alle Effektivwerte über ein 200ms Intervall. Das UMG605 misst den echten Effektivwert (TRMS) der an denn Messeingängen angeleg- ten Spannungen und Ströme.

  • Seite 15: Dreiphasen-4-Leitersysteme

    UMG 605 Dreiphasen-4-Leitersysteme Das UMG605 kann in Dreiphasen-4-Leitersys- teme (TN-, TT-Netz) (50Hz, 60Hz) mit geerde- 230/400V 50/60Hz tem Nulleiter eingesetzt werden. Die Körper der elektrischen Anlage sind geerdet. Die Spannung Leiter zu Neutralleiter darf ma- ximal 300V AC betragen. Das UMG605 ist nur für Umgebungen in de- nen die Bemessungs-Stoßspannung von 4kV...

  • Seite 16: Dreiphasen-3-Leitersysteme

    UMG 605 Dreiphasen-3-Leitersysteme Das UMG605 kann in ungeerdeten Dreipha- sen-3-Leitersysteme (IT-Netz) eingesetzt wer- den. Die Spannung Leiter zu Leiter darf maxi- 115V mal 480V AC (50Hz, 60Hz) betragen. 120V Das UMG605 ist nur für Umgebungen geeig- 127V net, in denen die Bemessungs-Stoßspannung 200V von 4kV (Überspannungskategorie III) nicht...
  • Seite 17 UMG 605 230/400V 50/60Hz 400V 50/60Hz Impedanz Impedanz AC/DC AC/DC Erdung des Erdung des Systems Systems Spannungsmessung Spannungsmessung Hilfsenergie Hilfsenergie UMG605 UMG605 Abb. Prinzipschaltbild, UMG605 im IT-Netz Abb. Prinzipschaltbild, UMG605 im IT-Netz mit ohne N.

  • Seite 18: Installation

    UMG 605 Installation Einbauort Das UMG605 kann in Schaltschränken oder in Installationskleinverteilern nach DIN 43880 eingebaut werden. Die Montage erfolgt auf einer 35mm Trag- schiene nach DIN EN 60715. Die Einbaulage ist beliebig. Abb.22.1 UMG605 auf Tragschiene nach DIN EN 60715.

  • Seite 19: Versorgungsspannung

    UMG 605 Versorgungsspannung Versorgungsspannung Für den Betrieb des UMG605 ist eine Ver- sorgungsspannung erforderlich. Die Art und Sicherung Höhe, der erforderlichen Versorgungsspan- nung, ist auf dem Typenschild vermerkt. Trennvorrichtung Stellen Sie vor dem Anlegen der Versorgungs- spannung sicher, dass Spannung und Fre- quenz mit den Angaben auf dem Typenschild übereinstimmen!

  • Seite 20: Spannungsmessung

    UMG 605 Spannungsmessung Das UMG605 ist für die Messung von Wech- selspannungen in 300V Netzen, in den Über- spannungen der Kategorie III vorkommen können, ausgelegt. Das UMG605 kann nur dann Messwerte er- mitteln, wenn an mindestens einem Span- nungsmesseingang eine Messspannung von Trennschalter größer 10Veff anliegt.

  • Seite 21: Frequenzmessung

    UMG 605 Frequenzmessung Das UMG605 ist für die Messung in Netzen geeignet, in denen die Grundschwingung der Spannung im Bereich 15Hz bis 440Hz liegt. Für die automatische Ermittlung (Weitbereich) der Netzfrequenz, muss am Spannungsmes- seingang V1 eine Spannung L1-N von größer 10Veff anliegen.
  • Seite 22 UMG 605 Hauptmessung, Eingänge 1-3 Vierleiteranschluss Abb. Messung in einem Dreiphasen-4-Leiter- Abb. Messung über 3 Spannungswandler in netz mit unsymmetrischer Belastung. einem Dreiphasen-4-Leiternetz mit unsymme- trischer Belastung. Abb. Messung über 2 Spannungswandler in Abb. Messung in einem Dreiphasen-4-Leiter- einem Dreiphasen-4-Leiternetz mit unsymme- netz mit symmetrischer Belastung.
  • Seite 23 UMG 605 Abb. Messung über 2 Stromwandler in einem Dreiphasen-3-Leiternetz mit symmetrischer Belastung. Abb. Messung in einem Dreiphasen-4-Leiter- netz mit unsymmetrischer Belastung.
  • Seite 24 UMG 605 Dreileiteranschluss Abb. Messung in einem Dreiphasen-3-Leiter- Abb. Messung in einem Dreiphasen-3-Leiter- netz mit unsymmetrischer Belastung. netz mit unsymmetrischer Belastung. Abb. Messung in einem Dreiphasen-3-Leiter- Abb. Messung in einem Dreiphasen-3-Leiter- netz mit unsymmetrischer Belastung. netz mit unsymmetrischer Belastung.
  • Seite 25 UMG 605 Abb. Messung in einem Dreiphasen-3-Leiter- Abb. Messung in einem Dreiphasen-3-Leiter- netz mit unsymmetrischer Belastung. netz mit unsymmetrischer Belastung. Abb. Messung in einem Einphasen-3-Leiter- Abb. Messung einer Phase in einem Dreipha- netz. I3 und U3 werden nicht berechnet und sen-4-Leiternetz.
  • Seite 26 UMG 605 Hilfsmessung, Eingang V4 Dreileiteranschluss Abb. Messung in einem Dreiphasen-4-Leiter- Abb. Messung in einem Dreiphasen-3-Leiter- netz mit symmetrischer Belastung. netz mit symmetrischer Belastung. Für die Messung mit der Hilfsmessung (V4) muss für die Frequenzermittlung eine Spannung an der Hauptmessung angeschlossen sein.
  • Seite 27 UMG 605...

  • Seite 28: Strommessung

    UMG 605 Strommessung Das UMG605 ist für den Anschluss von Strom- wandlern mit Sekundärströmen von ../1A und ../5A ausgelegt. Es können nur Wechselströme und keine Gleichströme gemessen werden. Jeder Strommesseingang kann dauerhaft mit 6A oder für 1 Sekunde mit 100A belastet wer- den.
  • Seite 29 UMG 605 Beim Anschluss der Spannungsmessung Achtung! muss folgendes beachtet werden: Spannungen die erlaubten Netz- Nennspannungen überschreiten, • Um das Gerät stromlos und spannungslos müssen über Spannungswandler an- zu schalten ist eine geeignete Trennvorrich- geschlossen werden. tung vorzusehen. • Die Trennvorrichtung muss in der Nähe des Gerät plaziert, für den Benutzer gekenn-...
  • Seite 30 UMG 605 Amperemeter Wollen Sie den Strom nicht nur mit dem Stromwandleranschlüsse kurzschließen! UMG605, sondern auch zusätzlich mit einem Die Sekundäranschlüsse der Strom- Amperemeter messen, so muss das Ampere- wandler müssen an diesen kurzge- meter in Reihe zum UMG605 geschaltet wer- schlossen sein, bevor die Stromzu- den.
  • Seite 31 UMG 605 Summenstrommessung Erfolgt die Strommessung über zwei Strom- Beispiel wandler, so muss das Gesamtübersetzungs- Die Strommessung erfolgt über zwei Strom- verhältnis der Stromwandler im UMG605 pro- wandler. Beide Stromwandler haben ein grammiert werden. Übersetzungsverhältnis von 1000/5A. Die Summenmessung wird mit einem Summen- stromwandler 5+5/5A durchgeführt.

  • Seite 32: Direktmessung

    UMG 605 Direktmessung Stromrichtung Nennströme bis 5A können mit dem UMG605 Die Stromrichtung kann am Gerät oder über auch direkt gemessen werden. Dabei ist zu vorhanden serielle Schnittstellen für jede Pha- beachten, dass jeder Strommesseingang se einzeln korrigiert werden. dauerhaft mit 6A oder für 1 Sekunde mit max.
  • Seite 33 UMG 605...

  • Seite 34: Schnittstellen

    UMG 605 Schnittstellen RS232 Abschirmung Mit einem RS232-Anschlusskabel können Sie Für Verbindungen über die RS232 Schnittstel- das UMG605 mit einem PC verbinden. le ist ein verdrilltes und abgeschirmtes Kabel Die erzielbare Entfernung zwischen zwei Ge- vorzusehen. Um eine ausreichende Schirm- räten mit RS232-Schnittstelle ist vom verwen-...
  • Seite 35 UMG 605 Com1 Abb.33.2 Steckerbelegung für das PC-Verbin- dungskabel (Art.Nr. 08 02 427). Abb.:33.1 Beispiel, ein UMG605 über die RS232 Schnittstelle mit einem PC verbinden.

  • Seite 36: Rs485

    UMG 605 RS485 Abschlusswiderstände Bus-Struktur Am Anfang und am Ende eines Segments wird Alle Geräte werden in einer Busstruktur (Linie) das Kabel mit Widerständen (120Ohm 1/4W) angeschlossen. In einem Segment können bis terminiert. zu 32 Teilnehmer zusammengeschaltet wer- den. Am Anfang und am Ende eines Segments Das UMG605 enthält keine Abschlusswider-...
  • Seite 37 UMG 605 Abschirmung Für Verbindungen über die RS485 Schnittstel- le ist ein verdrilltes und abgeschirmtes Kabel vorzusehen. Um eine ausreichende Schirm- wirkung zu erreichen, muss die Abschirmung an beiden Enden des Kabels großflächig mit der Montageplatte oder Schrankteilen verbun- den werden.

  • Seite 38: Rs485 Profibus Dp V0 Slave

    RS485 Profibus DP V0 Slave Der Profibusanschluss beim UMG605 ist als 9 polige DSUB Buchse ausgeführt. Zum Anschluss empfehlen wir einen 9 poligen Pro- fibusstecker z.B. der Firma Phoenix vom Typ „SUBCON-Plus-ProfiB/AX/SC“ mit der Artikel- nummer 2744380. (Janitza Art.Nr.:13.10.539) Profibusanschluss Abb.36.1 UMG605 mit Profibusschnittstelle.
  • Seite 39 UMG 605 Anschluss der Busleitungen Die ankommende Busleitung wird an die Klemmen 1A und 1B angeschlossen. Die Bus- leitung für das nächste Gerät in der Linie wird an die Klemmen 2A und 2B angeschlossen. Folgt kein Gerät mehr in der Linie, so muss die Busleitung mit Widerständen terminiert...

  • Seite 40: Digitale Ein- Und Ausgänge

    UMG 605 Digitale Ein- und Ausgänge Digitale Ausgänge Das UMG605 hat 2 Transistorschaltausgänge. Diese Ausgänge sind über Optokoppler galva- nisch von der Auswerteelektronik getrennt. • Die digitalen Ausgänge können Gleich- strom- oder Wechselstromlasten schal- ten. • Die digitalen Ausgänge können, unabhän- gig von der Polung der Versorgungsspan- nung Lasten schalten.
  • Seite 41 UMG 605 UMG605 UMG605 Digitale Ausgänge Digitale Ausgänge Digital Digital Output 1 Output 1 Digital Digital Output 2 Output 2 Abb.39.1 Anschluss von Wechselspannungs- Abb.39.2 Anschluss von Gleichstrom-Relais Relais an die digitalen Ausgänge. an die digitalen Ausgänge.
  • Seite 42 UMG 605 Digitale Eingänge UMG605 Das UMG605 hat 2 digitale Eingänge an wel- Digitale Eingänge 1-2 che Sie je einen Signalgeber anschließen kön- nen. Digital Input 1 An einem digitalen Eingang wird ein Eingangs- signal erkannt wenn eine Spannung von min-...
  • Seite 43 UMG 605 S0 Impulseingang UMG605 An jedes UMG605 mit Eingängen für 24V Digitale Eingänge 1-2 können sie auch S0 Impulsgeber nach DIN EN62053-31 anschließen. Sie benötigen nur eine externe Hilfsspan- Digital nung von 20..28V DC und je einen externen Input 1 1,5kOhm Widerstand.

  • Seite 44: Temperaturmesseingang

    UMG 605 Temperaturmesseingang Am Temperaturmesseingang können Tempe- raturfühler mit einem Widerstandsbereich von 400Ohm bis 4kOhm angeschlossen werden. Die Gesamtbürde (Fühler + Leitung) von 4kOhm darf nicht überschritten werden. Abb.42.1 Beispiel, Temperaturmessung mit ei- nem KTY83. Verwenden Sie für den Anschluß des Temperaturfühlers eine abgeschirm-...
  • Seite 45 UMG 605...

  • Seite 46: Parametrieren

    UMG 605 Parametrieren Bedienung Um die Installation und die Inbetriebnahme des UMG605 ohne PC zu erleichtern, besitzt das UMG605 ein Display, die Tasten 1 und 2 und die Service-Taste. Wichtige Parameter wie Stromwandler und Geräteadresse sind in der Parameterliste (sie- he Anhang) aufgelistet können direkt am Gerät...

  • Seite 47: Anzeige-Modus

    UMG 605 Anzeige-Modus N L1 Nach einer Netzwiederkehr befindet sich das Gerät im Anzeige-Modus. Im Anzeige-Modus können Sie mit den Tas- ten 1 und 2 zwischen den Messwertanzeigen blättern. Wählen Sie mit Taste 1 die Phase für die Messwerte. RxD TxD...

  • Seite 48: Programmier-Modus

    UMG 605 Programmier-Modus Im Programmier-Modus können die wichtigs- ten, für den Betrieb des UMG605 notwendi- gen Einstellungen, angezeigt und geändert werden. In der Parameterliste im Anhang sind die Ad- ressen für die wichtigsten Einstellungen auf- gelistet. Weitere Einstellungen können Sie mit...

  • Seite 49: Display-Passwort

    UMG 605 Display-Passwort Um ein versehentliches Ändern der Program- mierdaten direkt am Gerät zu erschweren, können Sie ein 4-stelliges Display-Passwort programmieren. Werkseitig ist kein Display- Passwort eingestellt. In der werkseitigen Voreinstellung wird kein Display-Passwort abgefragt. Content Homepage-Passwort Sie können den Zugriff auf die Homepage des UMG605 über ein Passwort schützen.

  • Seite 50: Messung

    UMG 605 Messung Das UMG605 hat 4 Messkanäle für die Span- nungsmessung (V1..V4 gegen Vref) und 4 Messkanäle für die Strommessung (I1..I4). Messspannungen und Messströme für die Messkanäle 1-4 müssen aus dem gleichen Netz stammen. Address Content Hauptmessung (Messkanäle 1-3) Zur Hauptmessung gehören die Messkanäle...
  • Seite 51 UMG 605 Hilfsmessung (Messkanal 4) Zur Hilfsmessung gehört nur der Messkanal 4. Verwenden Sie den Messkanal 4 für die Mes- sung in einphasigen Systemen oder in drei- phasigen Systemen mit symmetrischer Belas- tung. Address Content Die Einstellungen für die Frequenz und die relevante Spannung werden automatisch aus den Einstellungen für die Hauptmessung...

  • Seite 52: Spannungswandlerverhältnis

    UMG 605 Spannungswandlerverhältnis Das Spannungswandlerverhältniss für die Hauptmessung können Sie unter den Adres- sen 002 und 003 einstellen. Das Spannungswandlerverhältniss für die Hilfsmessung können Sie unter den Adressen 012 und 013 einstellen. Address Content Werkseitig ist für alle 4 Spannungswandlerein- gänge ein Spannungswandlerverhältnis von...

  • Seite 53: Stromwandlerverhältnis

    UMG 605 Stromwandlerverhältnis Das Stromwandlerverhältniss für die Haupt- messung können Sie unter den Adressen 000 und 001 einstellen. Das Stromwandlerverhältniss für die Hilfsmes- sung können Sie unter den Adressen 010 und 011 einstellen. Address Content Werkseitig ist für alle 4 Stromwandlereingänge ein Stromwandlerverhältnis von 5A/5A pro-...

  • Seite 54: Schnittstellen

    UMG 605 Schnittstellen RS485 Das UMG605 verfügt über 4 serielle Schnitt- stellen: Für den Betrieb der RS485-Schnittstelle müs- - RS485 sen folgende Daten programmiert werden: - RS232 - Geräteadresse, - Ethernet - Baudrate, - Profibus - Betriebsart. Alle Schnittstellen können gleichzeitig verwen- Die werksseitige Voreinstellung und die Ein- det werden.

  • Seite 55: Ethernet

    UMG 605 Ethernet Feste IP-Adresse In einfachen Netzwerken ohne DHCP-Server UMG605 muss die Netzwerkadresse direkt am Gerät eingestellt werden. BootP BootP erlaubt die vollautomatische Einbin- Patch-Kabel Patch-Kabel Switch dung eines UMG605 in ein bestehendes Netz- werk. BootP ist ein älteres Protokoll und hat Abb.

  • Seite 56: Profibus

    UMG 605 Profibus Gerätestammdatei Profibusprofile Die Gerätestammdatei für das UMG605 hat Das UMG605 kann 16 Profibusprofile verwal- den Dateinamen „0B41.GSD“ und ist auf der ten. Jedes Profibusprofil enthält maximal 128 zum Lieferumfang gehörenden CD enthalten. Datenbytes. Das erste Datenbyte des Ausgabebereiches der SPS enthält immer die Profilnummer des...

  • Seite 57: Aufzeichnungen

    UMG 605 Aufzeichnungen werkseitigen Voreinstellung UMG605 sind 2 Aufzeichnungen vorkonfigu- riert. Die Anpassung und die Erweiterung von Aufzeichnungen erfolgt über „GridVis„. Aufzeichnung 1 Aufzeichnung 2 Es werden mit der Zeitbasis von 15 Minuten Es werden mit der Zeitbasis von 1 Stunde fol-...

  • Seite 58: Inbetriebnahme

    UMG 605 Inbetriebnahme Frequenzmessung Versorgungsspannung anlegen Für die Frequenzmessung muss im Span- Die Höhe der Versorgungsspannung für das UMG605 ist dem Typenschild zu entnehmen. nungsmesspfad L1-N die gemessene Span- nung größer 10V sein. Versorgungsspannung, die nicht der Typen- Nur erkannte Frequenzen im Bereich 15Hz bis schildangabe entsprechen, können zu Fehl-...

  • Seite 59: Messspannung Anlegen

    UMG 605 Messspannung anlegen Das UMG605 ist für die Messung von Span- nungen von bis zu 300VAC gegen Erde und 520VAC Leiter gegen Leiter geeignet. Das UMG605 ist nicht für die Messung von Gleichspannungen geeignet. Spannungen über 300VAC gegen Erde müssen über Span- nungswandler angeschlossen werden.

  • Seite 60: Drehfeldrichtung

    UMG 605 Drehfeldrichtung Messstrom anlegen Überprüfen Sie in der Messwertanzeige Das UMG605 ist für den Anschluss von ../1A UMG605 Richtung und ../5A Stromwandlern ausgelegt. Spannungs-Drehfeldes. Über die Strommesseingänge können nur Üblicherweise liegt ein „rechtes“ Drehfeld vor. Wechselströme und keine Gleichströme ge- messen werden.

  • Seite 61: Kontrolle Der Leistungsmessung

    UMG 605 Kontrolle der Leistungsmessung Schließen Sie alle Stromwandlerausgänge, außer einem kurz und überprüfen Sie die an- gezeigten Leistungen. Das UMG605 darf nur eine Leistung in der Phase mit dem nicht kurzgeschlossenen Stromwandlereingang angezeigen. Trifft dies nicht zu, überprüfen Sie den Anschluss der Messspannung und des Messstromes.

  • Seite 62: Systeminformationen

    UMG 605 Systeminformationen L1 L2 L3 L4 Messbereichsüberschreitung Messbereichsüberschreitungen werden, so- lange sie vorliegen, angezeigt, und können nicht quittiert werden. Eine Messbereichs- überschreitung liegt dann vor, wenn mindes- tens einer der vier Spannungs- oder Strom- messeingänge außerhalb seines spezifizierten RxD TxD...

  • Seite 63: Seriennummer

    UMG 605 Seriennummer Firmware Release RxD TxD Input Output L1 L2 L3 L4 RxD TxD Input Output L1 L2 L3 L4 Abb. Messwertanzeige mit Seriennummer. Abb. Messwertanzeige für die Firmware Re- lease. Datum Uhrzeit L1 L2 L3 L4 L1 L2 L3 L4...

  • Seite 64: Service Und Wartung

    UMG 605 Service und Wartung Batterie Das Gerät wird vor der Auslieferung verschie- denen Sicherheitsprüfungen unterzogen und Die interne Uhr wird aus der Versorgungsspan- mit einem Siegel gekennzeichnet. Wird ein Ge- nung gespeist. Fällt die Versorgungsspannung rät geöffnet, so müssen die Sicherheitsprüfun- aus, so wird die Uhr über die Batterie versorgt.

  • Seite 65: Entsorgung

    UMG 605 Entsorgung Service Das UMG605 kann als Elektronikschrott ge- Sollten Fragen auftreten, die nicht in diesem mäß den gesetzlichen Bestimmungen der Handbuch beschrieben sind, wenden Sie sich Wiederverwertung zugeführt werden. Die fest bitte direkt an den Hersteller. eingebaute Lithiumbatterie muss getrennt ent- Für die Bearbeitung von Fragen benötigen wir...

  • Seite 66: Vorgehen Im Fehlerfall

    UMG 605 Vorgehen im Fehlerfall Fehlermöglichkeit Ursache Abhilfe Keine Anzeige. Externe Sicherung für die Ver- Sicherung ersetzen. sorgungsspannung hat ausge- löst. Gerät defekt. Gerät zur Reparatur an den Herstel- ler einschicken. Keine Stromanzeige. Messspannung nicht ange- Messspannung anschließen. schlossen. Messstrom nicht angeschlos- Messstrom anschließen.
  • Seite 67 UMG 605 Fehlermöglichkeit Ursache Abhilfe Span- Angezeigte Messung in der falschen Phase. Anschluss überprüfen und ggf. nung ist zu klein oder korrigieren. zu groß. Spannungswandler falsch pro- Spannungswandler-Überset- grammiert. zungsverhältnis am Spannungs- wandler ablesen und program- mieren. Angezeigte Span- Messbereichsüberschreitung.
  • Seite 68 UMG 605 Fehlermöglichkeit Ursache Abhilfe Wirkleistung zu klein Das programmierte Strom- Stromwandler-Übersetzungsverhältnis oder zu groß. wandler-Übersetzungsver- am Stromwandler ablesen und pro- hältnis ist falsch. grammieren. Der Strompfad ist dem fal- Anschluss überprüfen und ggf. korri- schen Spannungspfad zu- gieren. geordnet.
  • Seite 69 UMG 605 Fehlermöglichkeit Ursache Abhilfe Trotz obiger Maßnah- Gerät defekt. Gerät zur Überprüfung an den Herstel- men funktioniert das ler mit einer genauen Fehlerbeschrei- Gerät nicht. bung einschicken.

  • Seite 70: Technische Daten

    UMG 605 Technische Daten Allgemein Nettogewicht : 350g Geräteabmessungen : ca. l=107,5mm, b=90mm, h=82mm (nach DIN 43871:1992) Entflammbarkeitsklasse Gehäuse : UL 94V-0 Einbaulage : beliebig Befestigung/Montage : Hutschiene 35mm (nach IEC/EN60999-1, DIN EN 50022) Batterie : Typ Lithium CR2032, 3 V Umgebungsbedingungen im Betrieb Das UMG605 ist für den wettergeschützten, ortsfesten Einsatz vorgesehen.

  • Seite 71: Versorgungsspannung

    UMG 605 Versorgungsspannung Die Versorgungsspannung muss über einen UL gelisteten Leitungsschutzschalter oder G- Sicherungseinsatz an das UMG605 angeschlossen werden. Bei der Verwendung von G-Siche- rungseinsätzen muss auch der Sicherungshalter UL gelistet sein. Leitungsschutzschalter : 6A, Typ C (zugelassen nach UL/IEC) G-Sicherungseinsatz, 5 x 20 mm : 0,6A Auslösecharakteristik M (mittelträge)

  • Seite 72: Schutzklasse

    UMG 605 Schutzklasse Schutzklasse II nach IEC 60536 (VDE 0106, Teil 1), d. h. ein Schutzleiteranschluss ist nicht erforderlich! Fremdkörper- und Wasserschutz : IP20 nach EN60529 September 2000, IEC60529:1989...

  • Seite 73: Ein- Und Ausgänge

    UMG 605 Ein- und Ausgänge 2 Digitale Eingänge Impulseingang (S0) Maximale Zählfrequenz : 20Hz Schalteingang Reaktionszeit (Jasic-Programm) : 200ms Eingangssignal liegt an : 18V .. 28V DC (typisch 4mA) Eingangssignal liegt nicht an : 0 .. 5V DC, Strom kleiner 0,5mA 2 Digitale Ausgänge, Halbleiterrelais, nicht kurzschlussfest.

  • Seite 74: Temperaturmesseingang

    UMG 605 Temperaturmesseingang Updatezeit : ca. 200ms Anschließbare Fühler : PT100, PT1000, KTY83, KTY84 Gesamtbürde (Fühler + Leitung) : max. 4kOhm Fühlertyp Temperaturbereich Widerstandsbereich Messunsicherheit KTY83 -55 ° .. +175 °C 500 Ohm .. 2,6 kOhm ± 1,5% rng KTY84 -40 °...

  • Seite 75: Schnittstellen

    UMG 605 Schnittstellen RS232 : 5 polige Schraubklemmen. Protokoll : Modbus RTU/Slave Übertragungsrate 9600bps, 19.2kbps, 38.4kbps, 115.2kbps RS485 : 2 polige Schraubklemmen. Protokoll, Modbus RTU : Modbus RTU/Slave, Modbus RTU/Master Übertragungsrate : 9.6kbps, 19.2kbps, 38.4kbps, 57.6kbps, 115.2kbps, 921.6kbps RS485 : Stecker, SUB D 9-polig...

  • Seite 76: Messunsicherheit

    UMG 605 Messunsicherheit Die Messunsicherheit des UMG605 gilt für die Verwendung der folgenden Messbereiche. Der Messwert muss innerhalb der angegebenen Grenzen liegen. Außerhalb dieser Grenzen ist die Messunsicherheit nicht spezifiziert. Messwert Messunsicherheiten Spannung ± 0,2% nach DIN EN 61557-12:2008 Strom L ±...

  • Seite 77: Messeingänge

    UMG 605 Messeingänge Spannungsmessung Dreiphasen 4-Leitersysteme (L-N/L-L) : max. 277V/480V Dreiphasen 3-Leitersysteme (L-L) : max. 480V Resolution : 0,01V Crest-faktor : 2 (bezogen auf 480Vrms) Überspannungskategorie : 300V CAT III Bemessungsstoßspannung : 4kV Impedanz : 4MOhm/Phase Leistungsaufnahme : ca. 0,1VA...

  • Seite 78: Strommessung

    UMG 605 Strommessung Nennstrom : 5A Bemessungsstrom : 6A Resolution : 1mA Crest-factor : 2 (bezogen auf 6Arms) Überspannungskategorie : 300V CAT III Bemessungsstoßspannung : 4kV Leistungsaufnahme : ca. 0,2 VA (Ri=5mOhm) Überlast für 1 Sek. : 100A (sinusförmig) Abtastfrequenz...

  • Seite 79: Anhang

    UMG 605 Anhang Parameterliste Einstell- Vorein- Adr. Format Bezeichnung bereich Einheit stellung 000 float Stromwandler, primär, L1..L3 0 .. 1000000 001 float Stromwandler, sekundär, L1..L3 1 .. 5 002 float Spannungswandler, primär, L1..L3 0 .. 1000000 003 float Spannungswandler, sekundär, L1..L3 1 ..
  • Seite 80 UMG 605 Einstell- Vorein- Adr. Format Bezeichnung bereich Einheit stellung 100 int TFTP Konfigurationsdatei autom. abholen 0 .. 9999 0 = Abgeschaltet x = File Nummer 101 int TFTP Errorhandling 0 .. 1 0 = Im Fehlerfall erscheint das Konfigurations Menü...
  • Seite 81 UMG 605 Einstell- Vorein- Adr. Format Bezeichnung bereich Einheit stellung 200 int Geräteadresse, Modbus/Profibus 1 .. 255 201 int Baudrate, RS232 0 .. 4 0 = 9600Bit/s 1 = 19200Bit/s 2 = 38400Bit/s 3 = 57600Bit/s 4 =115200Bit/s 202 int Baudrate, RS485 0 ..
  • Seite 82 UMG 605 Einstell- Vorein- Adr. Format Bezeichnung bereich Einheit stellung 205 int DHCP-Modus 0 .. 3 0 = fest IP 1 = BootP 2 = DHCP-Client 3 = Zeroconf 300 int IP-Adresse, xxx --- --- --- 0 .. 255 301 int IP-Adresse, --- xxx --- --- 0 ..
  • Seite 83 UMG 605 Einstell- Vorein- Adr. Format Bezeichnung bereich Einheit stellung 400 short 1 .. 31 401 short Monat 1 .. 12 402 short Jahr 0 .. 9999 xxxx 403 short Stunde 0 .. 23 404 short Minute 0 .. 59...

  • Seite 84: Messwertanzeigen

    UMG 605 Messwertanzeigen Folgende Messwerte können Sie sich, in der werkseitigen Voreinstellung, mit den Tasten 1 und 2 im Display anzeigen lassen. Die verwendeten Messwert-Bezeichnungen sind abgekürzt und haben folgende Bedeutung: Wirkleistung = Wirkleistung, Bezug Blindleistung = Blindleistung, induktiv Wirkarbeit = Wirkarbeit, Bezug mit Rücklaufsperre...

  • Seite 85: Konformitätserklärung

    UMG 605 Konformitätserklärung Das UMG605 erfüllt die Schutzanforderungen der: Richtlinie 89/336/EWG in Verbindung mit DIN EN61326-1:2006 sowie der Richtlinie 2006/95/EG in Verbindung mit EN 61010-1 (2002-08) Sicherheitsbestimmungen Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte : EN61010-1 08:2002, IEC 61010-1:2001 Schutzklasse : II (Gerät ohne Schutzleiter)

  • Seite 86: Maßbilder

    UMG 605 Maßbilder Vorderansicht Seitenansicht...
  • Seite 87 UMG 605 Anschlussbeispiel UMG605...

  • Seite 88: Primärstrom Einstellen

    UMG 605 Kurzanleitung Primärstrom einstellen Sie haben drei gleiche Stromwandler mit einem Stromwandlerverhältnis von 200A/5A. Sie möchten den Primärstrom von 200A programmieren. Hierfür müssen Sie auf der Adresse 000 den Wert 200 für den Primärstrom eingetragen. Der Sekundärstrom ist auf Adresse 001 werkseitig auf 5A voreingestellt.
