Bedienerhandbuch
10.3
Eingangsschleife und Ausgangsschleife
Die größte zulässige Systemkonfiguration besteht aus einem G9SR-AD-Modul,
das durch maximal zwei G9SR-BC-Module mit zusätzlichen
Sicherheitseingängen und maximal drei G9SR-EX-Modulen mit zusätzlichen
Sicherheitsausgängen erweitert ist.

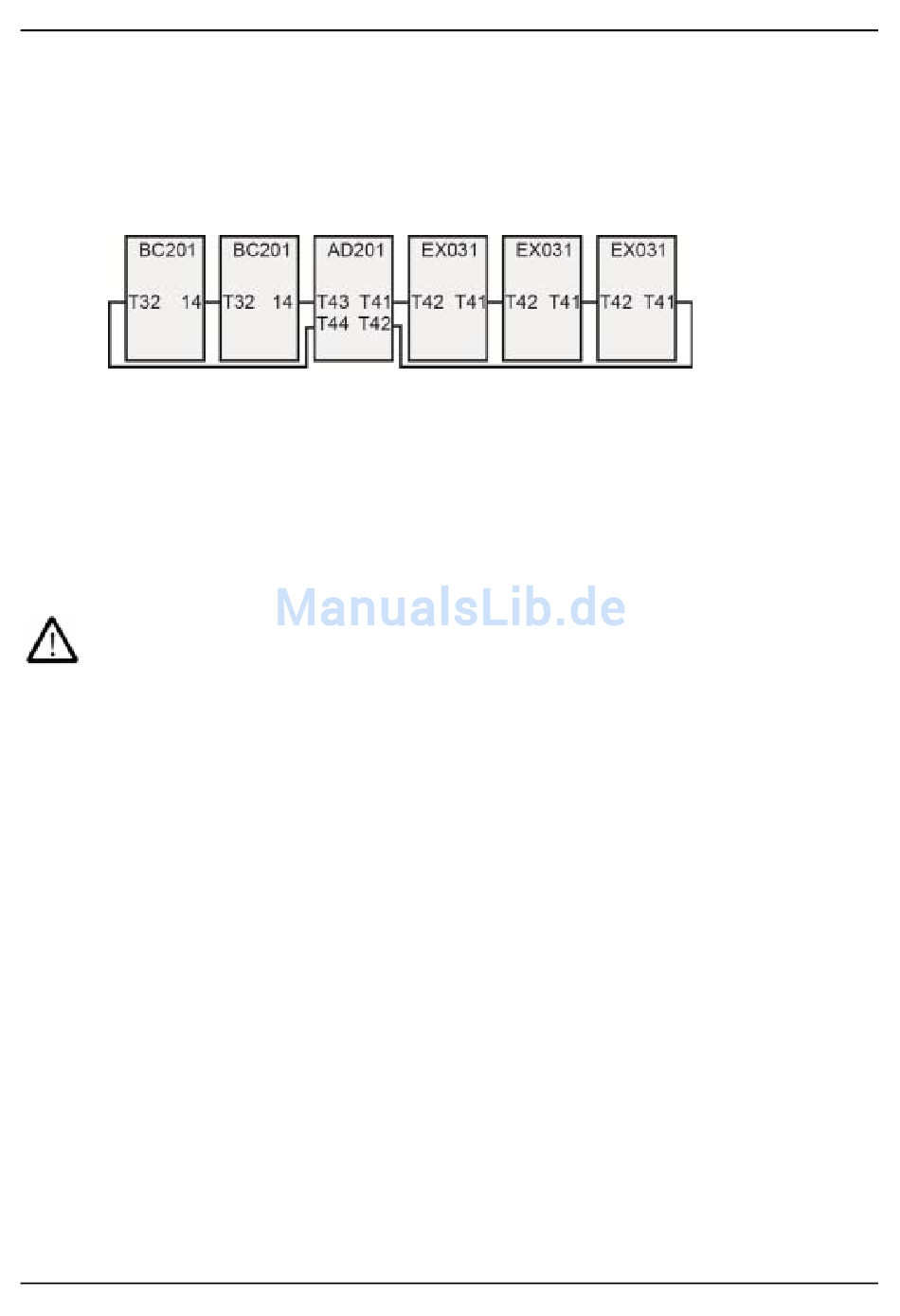

Abbildung 13 – Maximalkonfiguration
Diese Konfiguration umfasst:
* drei Sicherheitseingänge - zwei an den G9SR-BC-Modulen
* einen Sicherheitsausgang mit zwei Schließerkontakten am G9SR-AD
* drei Sicherheitsausgänge mit drei Schließerkontakten an den G9SR-Ex-Modulen
Achtung!
- einer am G9SR-AD-Modul
Die maximale Kabellänge der Eingangsschleife beträgt 20 Meter.
Die maximale Kabellänge der Ausgangsschleife beträgt 2 Meter.
Die maximale Kabelimpedanz im Sicherheitseingangs-Stromkreis
muss weniger als 250 Ohm betragen.
G9SR
Seite 51 von 79
