Bedienerhandbuch
6
G9SR-Modul: G9SR-BC□-□
6.1
Einführung
An das Modul G9SR-BC□-□können ein zweikanaliger
Eingangssensor und 2 Ausgangssignale angeschlossen werden.
Die Ausgänge müssen Gleichstromlasten mit jeweils maximal
2 A Laststrom sein.
Dieses Modul kann eigenständig verwendet werden oder als
zusätzlicher Eingang für das Modul G9SR-AD□-□.
Siehe auch Abschnitt 10.1 Eingangsschleife auf Seite 49
6.2

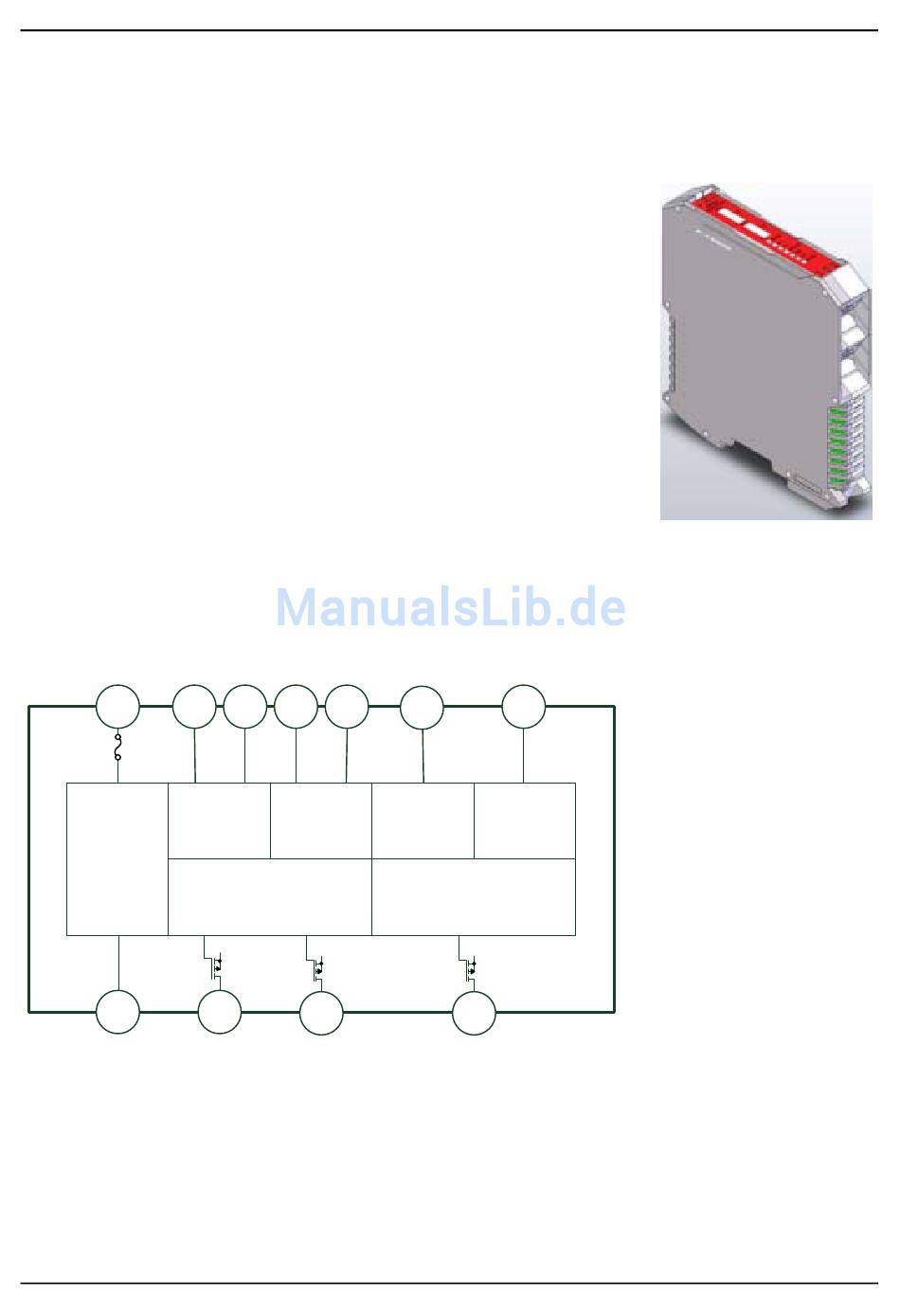

Interne Beschaltung des G9SR-BC□-□
A1
T11
Safety
Power
Input 1
supply
circuit
A2
Abbildung 2 – Interne Beschaltung des G9SR-BC□-□
T12
T21
T22
Safety
Input 2
Safety Output
Control
14
24
T31
T32
Restart
EDM
Auxiliary Output
Control
44
G9SR
Seite 19 von 79
