Bedienerhandbuch
8.5

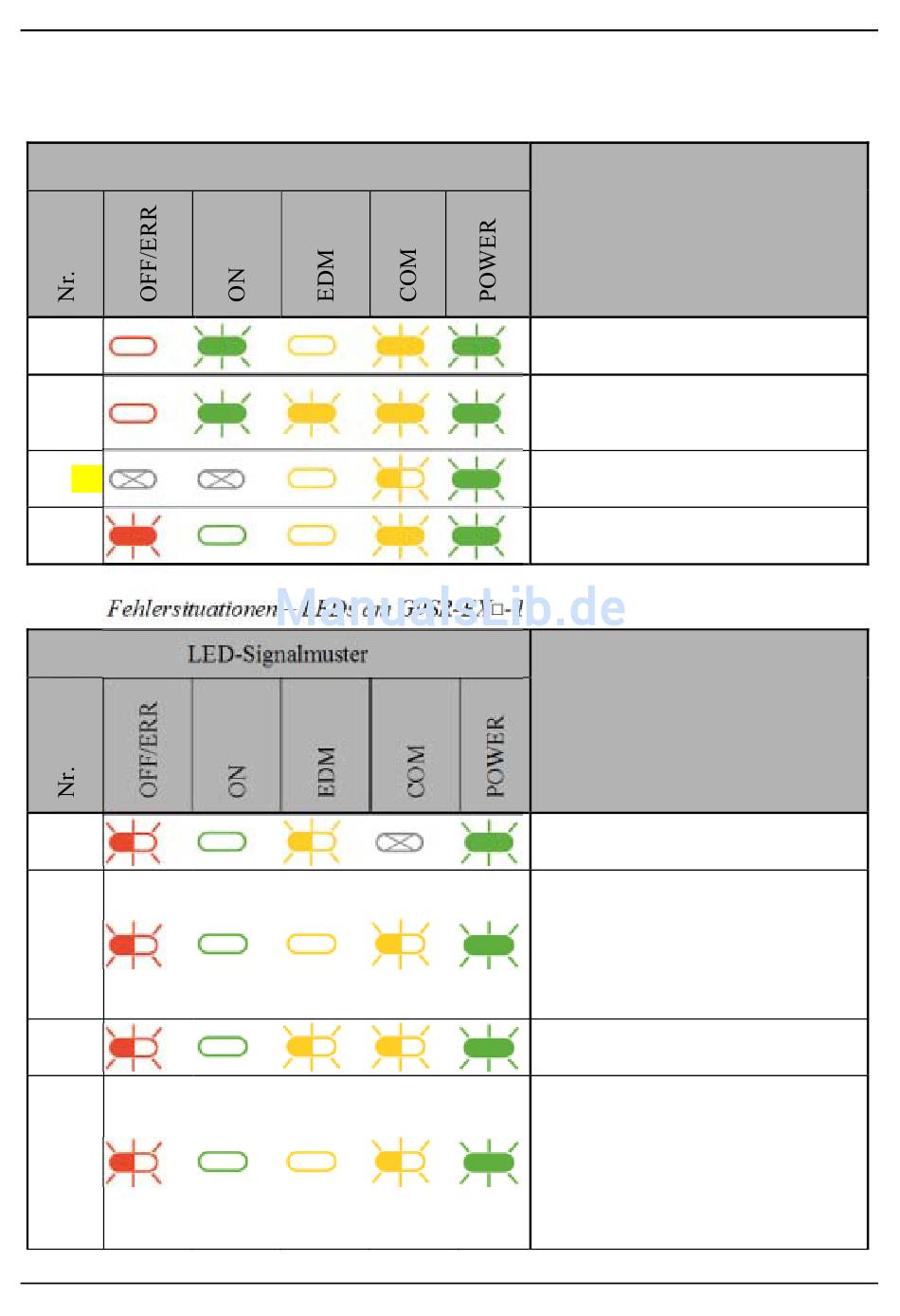

LED-Beispiele – G9SR-EX□-T90-□
8.5.1
Normalbetrieb – LEDs am G9SR-EX□-T90-□
LED-Signalmuster
1.
2.
3.
4.
8.5.2
Fehlersituationen – LEDs am G9SR-EX□-T90-□
LED-Signalmuster
1.
2.
3.
4.
Beschreibung
Ausgänge aktiv.
Ausgangsschleife aktiv.
Ausgänge aktiv.
Ausgangsschleife aktiv.
EDM aktiviert.
Ein- oder Ausschaltverzögerung im
Ablauf.
Ausgänge nicht aktiv.
Ausgangsschleife aktiv.
Beschreibung
Fehler am EDM-Eingang
Fehler beim zyklischen Test.
Fehler, aufgrund eines anderen
Moduls, das über die
Ausgangsschliefe angeschlossen ist.
Falscher Modultyp an die
Ausgangsschleife angeschlossen.
Verzögerungszeiteinstellung nicht
korrekt
ERR und COM blinken schnell
(3 x pro Sek.) =
Kommunikationsfehler eines anderen
Moduls ERR und COM blinken
langsam (1 x pro Sek.) =
Kommunikationsfehler bei diesem
Modul
G9SR
Seite 37 von 79
