Bedienerhandbuch
10.1
Eingangsschleife
Eine Eingangsschleife erhöht die Anzahl an Sicherheitseingängen.
•
Bei G9SR-AD□-□-Modulen werden die Klemmen T43 und T44 für die
Eingangsschleife verwendet.
•
Bei G9SR-BC□-□-Modulen werden die Klemmen T32 (EDM-Eingang)
und 14 verwendet.

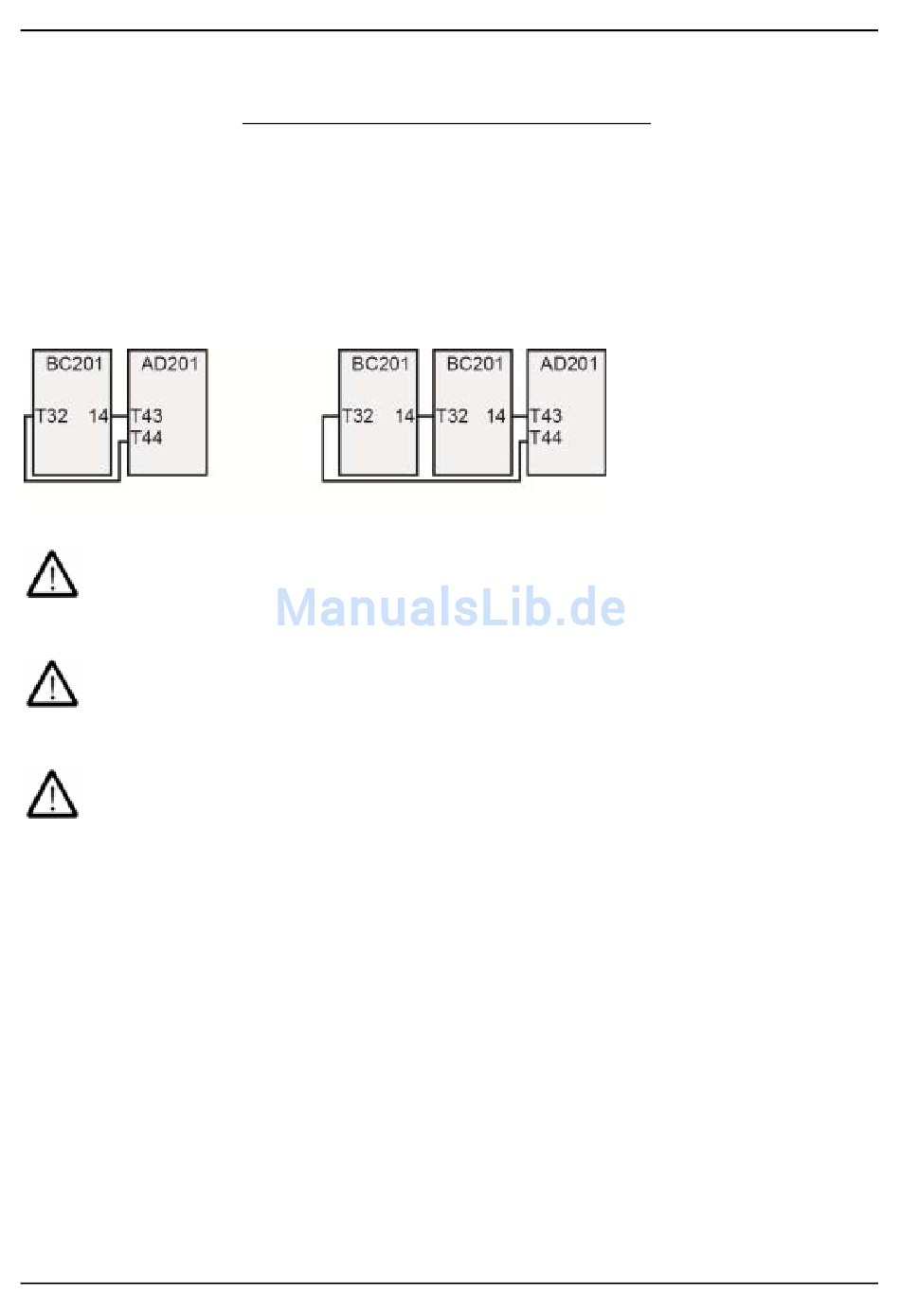

Verbinden Sie die Module entsprechend dem folgenden Verdrahtungsschema.
!
Achtung
!
Achtung
!
Achtung
Die maximale Kabellänge jedes Drahts der Eingangsschleife
beträgt 20 Meter.
Die maximale Kabelimpedanz im Sicherheitseingangs-Stromkreis
muss weniger als 250 Ohm betragen.
Wenn das Modul G9SR-BC als Sicherheitseingang in einer
Eingangsschleifen-Konfiguration arbeitet, können die beiden
Ausgangsklemmen „13" und „14" nicht zur Ansteuerung
zusätzlicher Lasten verwendet werden.
Achten Sie darauf, dass an diese beiden Klemmen keine Last
angeschlossen ist, wenn das Modul in einer Eingangsschleife
verwendet wird.
G9SR
Seite 49 von 79
