Bedienerhandbuch
8.4

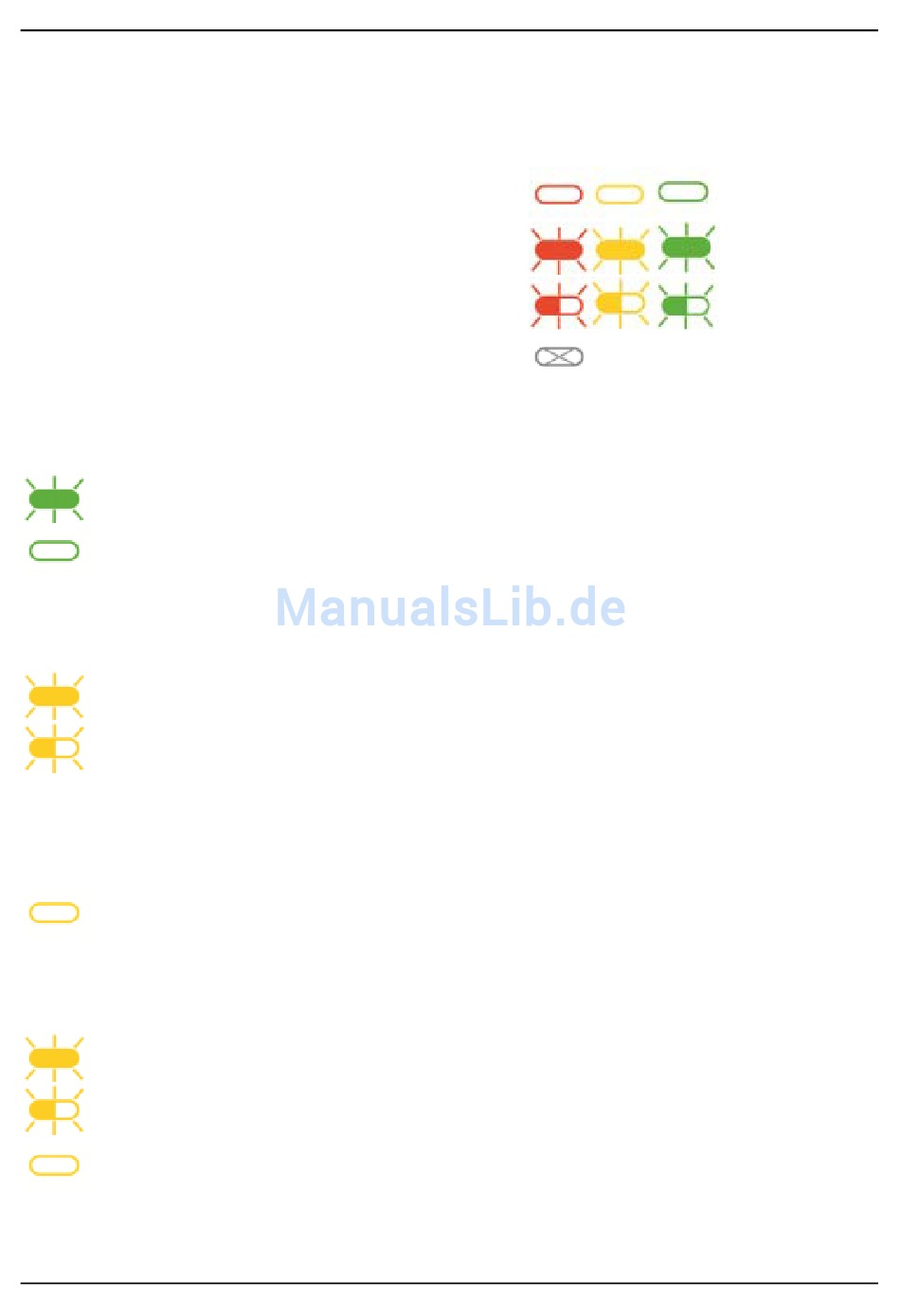

LEDs beim G9SR-EX□-T90-□
Die LEDs zeigen den Status des Modul und ggf. Fehler an.
Eine LED kann folgende
Zustände haben: AUS
EIN
BLINKEN
Nicht zutreffend dargestellt als
8.4.1
LED „POWER" = Spannungsversorgung
Farbe: Grün
EIN bei ordnungsgemäßer Spannungsversorgung des Moduls.
AUS, wenn keine Versorgungsspannung anliegt.
8.4.2
LED „COM"
Farbe: Gelb
EIN, wenn die Kommunikationsleitung ein gültiges Signal sendet oder empfängt.
BLINKEN bei Ablauf einer Ein- oder Ausschaltverzögerung.
Blinkt schnell und ERR blinkt schnell
= Kommunikationsfehler eines anderen Moduls
Blinkt langsam und ERR blinkt langsam
= Kommunikationsfehler bei diesem Modul
AUS, wenn an T42 kein gültiges Eingangssignal empfangen wird.
8.4.3
LED „EDM"
Farbe: Gelb
EIN bei aktivierter EDM-Funktion.
BLINKEN, wenn bei der externen Relaisüberwachung ein Fehler auftritt.
AUS, wenn EDM-Funktion deaktiviert ist.
dargestellt als
dargestellt als
dargestellt als
= Eingang
= Externe Relaisüberwachung
G9SR
Seite 35 von 79
