Bedienerhandbuch
10 Kombinieren von G9SR-Modulen
Das Modul G9SR-AD□-□ kann mit den Modulen G9SR-BC□-□ und G9SR-EX□-T90-□
kombiniert werden.
Mögliche Kombinationen sind:
1) Erweiterung eines G9SR-AD mit bis zu zwei G9SR-BC zum Aufbau einer
Eingangsschleife. Siehe auch Abschnitt 10.1 Eingangsschleife auf Seite 49
2) Erweiterung eines G9SR-AD mit bis zu drei G9SR-EX zum Aufbau einer
Ausgangsschleife. Siehe auch Abschnitt 10.2 Ausgangsschleife auf Seite 50
3) Erweiterung eines G9SR-AD mit bis zu zwei G9SR-BC plus bis zu drei
G9SR-EX. Diese Konfiguration dient zum Aufbau einer Eingangs- und einer
Ausgangsschleife. Siehe auch Abschnitt 10.3 Eingangsschleife und
Ausgangsschleife auf Seite 51
Achtung!
Für BC-Module können separate Netzteile verwendet werden, indem die 0-V-Leitungen
aller Netzteile miteinander verbunden werden.

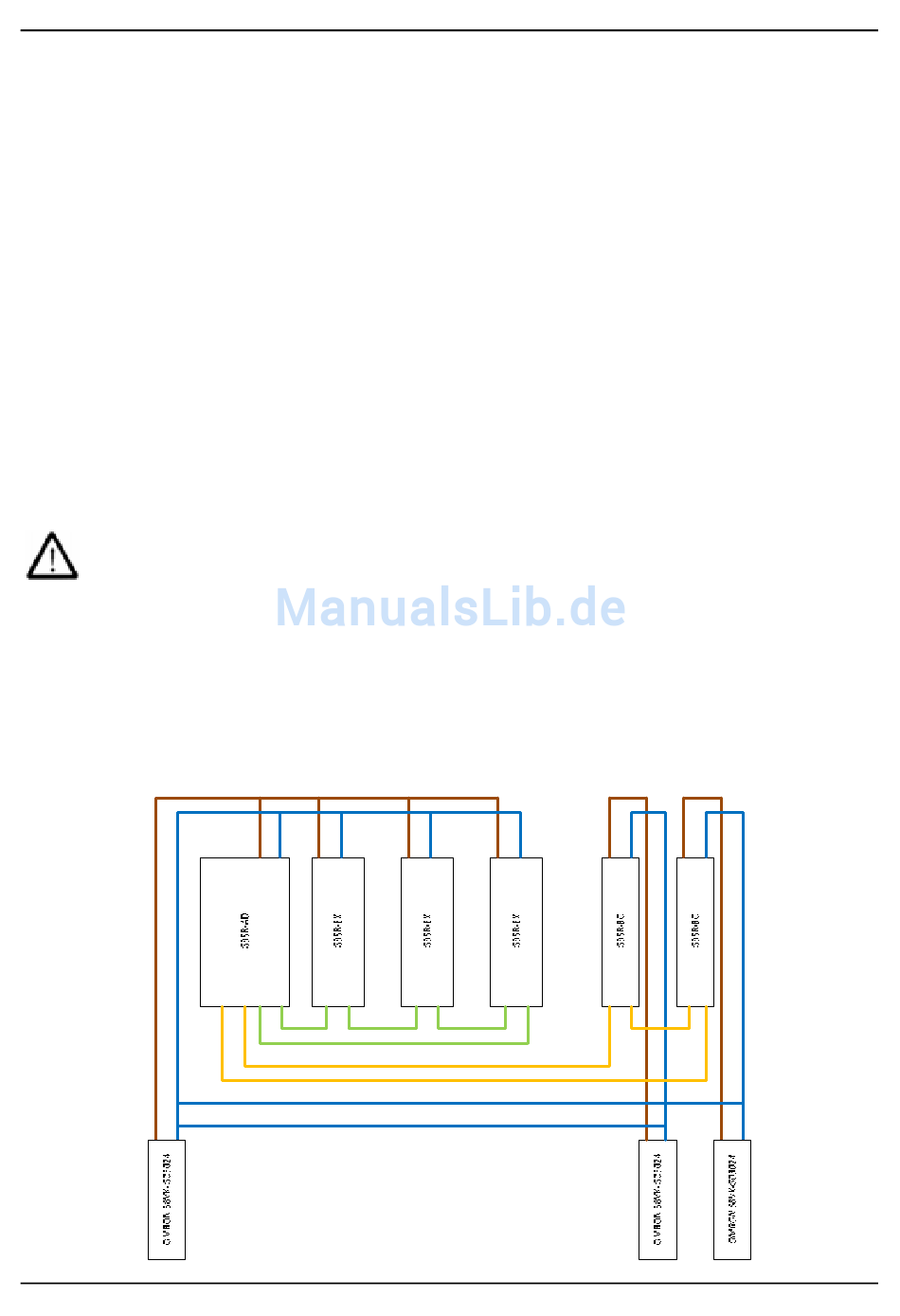

Nachfolgend ist ein Beispiel für ein G9SR-System dargestellt, das an mehrere Netzteile
angeschlossen ist.
Common 0V
+
-
Seite 48 von 79
Verwenden Sie für die AD- und EX-Module immer ein
gemeinsames Netzteil.
A1 A2
A1
A2
T43 T44 T42 T41
T42 T41
A1
A2
A1
A2
T42 T41
T42 T41
Max 20 mt.
Max 20 mt.
A1 A2
A1 A2
T32 14
T32 14
+
-
+
-
G9SR
