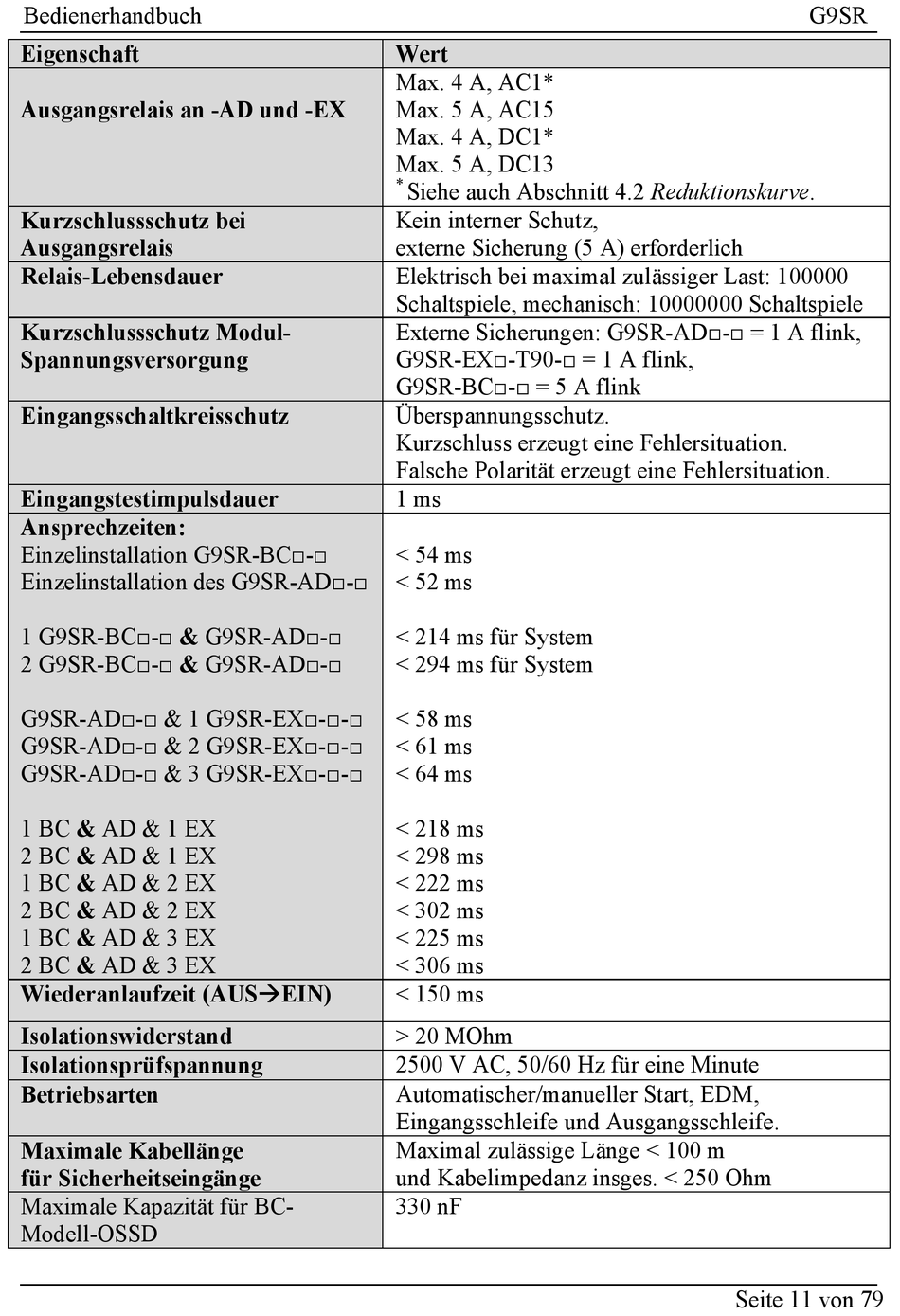

Eigenschaft
Ausgangsrelais an -AD und -EX
Kurzschlussschutz bei
Ausgangsrelais
Relais-Lebensdauer
Kurzschlussschutz Modul-
Spannungsversorgung
Eingangsschaltkreisschutz
Eingangstestimpulsdauer
Ansprechzeiten:
Einzelinstallation G9SR-BC□-□
Einzelinstallation des G9SR-AD□-□
1 G9SR-BC□-□ & G9SR-AD□-□
2 G9SR-BC□-□ & G9SR-AD□-□
G9SR-AD□-□ & 1 G9SR-EX□-□-□
G9SR-AD□-□ & 2 G9SR-EX□-□-□
G9SR-AD□-□ & 3 G9SR-EX□-□-□
1 BC & AD & 1 EX
2 BC & AD & 1 EX
1 BC & AD & 2 EX
2 BC & AD & 2 EX
1 BC & AD & 3 EX
2 BC & AD & 3 EX
Wiederanlaufzeit (AUSEIN)
Isolationswiderstand
Isolationsprüfspannung
Betriebsarten
Maximale Kabellänge
für Sicherheitseingänge
Maximale Kapazität für BC-
Modell-OSSD
Wert
Max. 4 A, AC1*
Max. 5 A, AC15
Max. 4 A, DC1*
Max. 5 A, DC13
*
Siehe auch Abschnitt 4.2 Reduktionskurve.
Kein interner Schutz,
externe Sicherung (5 A) erforderlich
Elektrisch bei maximal zulässiger Last: 100000
Schaltspiele, mechanisch: 10000000 Schaltspiele
Externe Sicherungen: G9SR-AD□-□ = 1 A flink,
G9SR-EX□-T90-□ = 1 A flink,
G9SR-BC□-□ = 5 A flink
Überspannungsschutz.
Kurzschluss erzeugt eine Fehlersituation.
Falsche Polarität erzeugt eine Fehlersituation.
1 ms
< 54 ms
< 52 ms
< 214 ms für System
< 294 ms für System
< 58 ms
< 61 ms
< 64 ms
< 218 ms
< 298 ms
< 222 ms
< 302 ms
< 225 ms
< 306 ms
< 150 ms
> 20 MOhm
2500 V AC, 50/60 Hz für eine Minute
Automatischer/manueller Start, EDM,
Eingangsschleife und Ausgangsschleife.
Maximal zulässige Länge < 100 m
und Kabelimpedanz insges. < 250 Ohm
330 nF
