Bedienerhandbuch
8.6

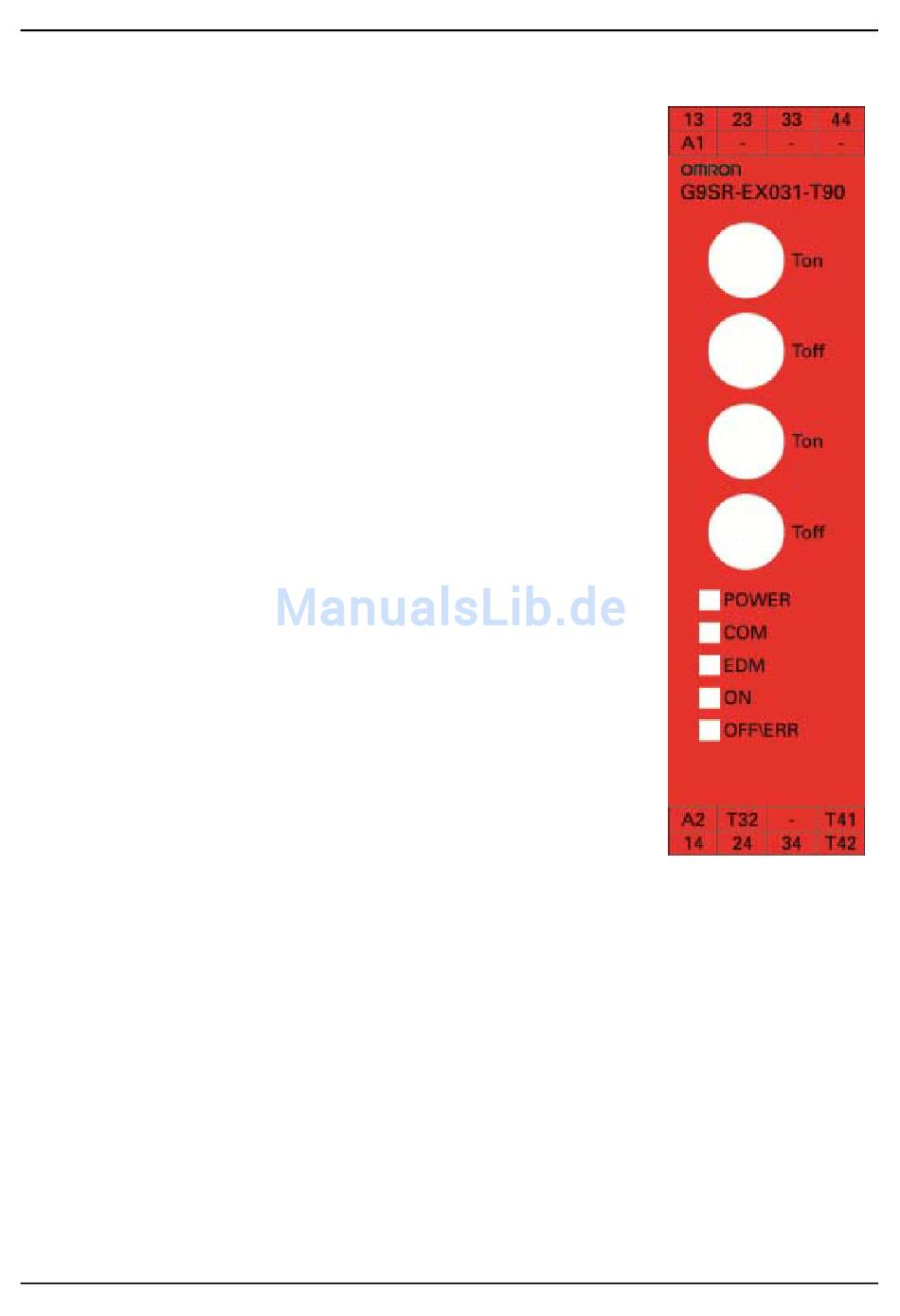

Klemmen und Signalbezeichnungen beim G9SR-EX□-T90-□
• 13
Relaisausgang 1.1 (Schließer)
• 23
Relaisausgang 2.1 (Schließer)
• 33
Relaisausgang 3.1 (Schließer)
• 44
Hilfsausgang (Status)
• A1 Spannungsversorgung
• A2 Masse der Spannungsversorgung
• T32 Eingang der externen Relaisüberwachung (EDM)
• T41 Ausgangsschleife OUT
• 14
Relaisausgang 1.2 (Schließer)
• 24
Relaisausgang 2.2 (Schließer)
• 34
Relaisausgang 3.2 (Schließer)
• T42 Ausgangsschleife IN
Seite 38 von 79
G9SR
