Notice de montage et d'utilisation
Branchement comme appareil de commande du moteur
Avertissement
• Risque de blessure pouvant être provoqué par des décharges élec-
triques.
• Le branchement doit obligatoirement être effectué par un électricien
spécialisé autorisé !
• Si la SWC52 commande plus d'un moteur, les moteurs doivent être
découplés par des commutations à relais. Ce découplage n'est pas
nécessaire pour les moteurs Becker avec fin de course électronique.
Observez le courant de commutation de l'appareil.

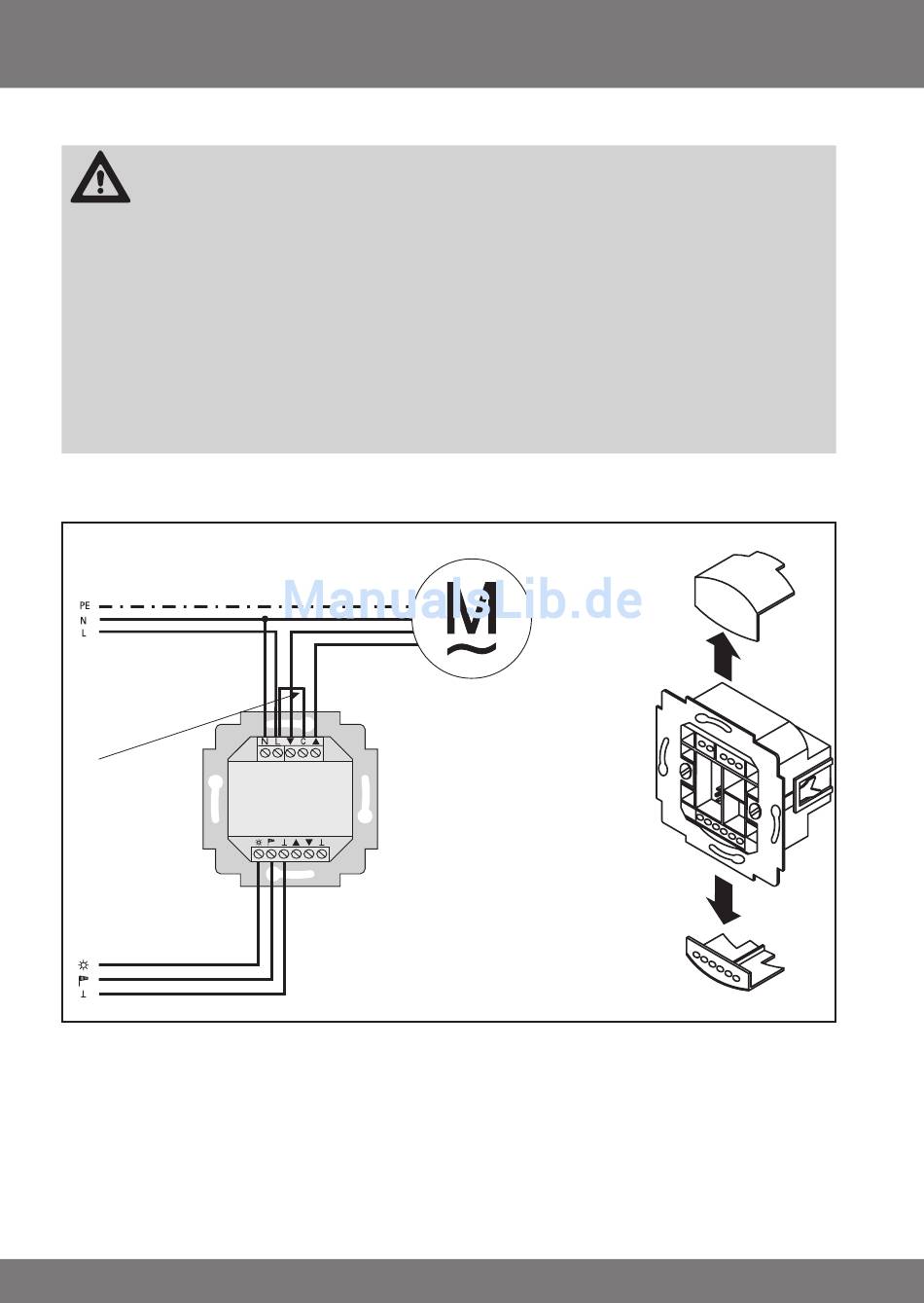

1. Pour brancher le bloc d'alimentation de la SWC52, procédez comme suit :
2. Replacez les capuchons de protection sur le bloc d'alimentation.
pont
3. Fixez le bloc d'alimentation dans la boîte.
4. Insérez l'élément de commande dans le cadre et introduisez-le dans le bloc
d'alimentation.
56
moteur tubulaire
vert/jaune
bleu
brun/noir
noir/brun
SWC52
capteur
central
