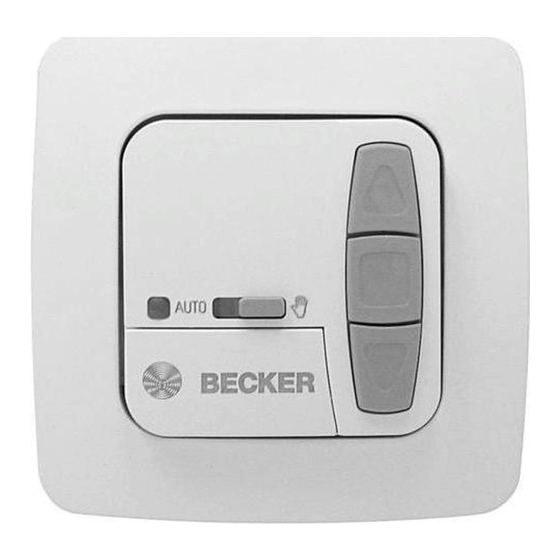

Becker Centronic UnitControl UCS520 Bedienungsanleitung
Einzelsteuergerät mit funkempfanger
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Centronic
UnitControl UCS520
Bedienungsanleitung
DE
Einzelsteuergerät
mit Funkempfänger
Wichtige Informationen für den Elektroanschluss.
Operating Instructions
GB
Individual controller
with radio receiver
Important information about the electric supply connection.
Notice d'utilisation
FR
Commande individuelle
avec récepteur radio
Informations importantes pour le branchement électrique.
Gebruiksaanwijzing
NL
Individuele besturing
met draadloze ontvanger
Belangrijke informaties voor de elektrische aansluitingen.
Inhaltsverzeichnis
Verwandte Anleitungen für Becker Centronic UnitControl UCS520
Inhaltszusammenfassung für Becker Centronic UnitControl UCS520
- Seite 1 Centronic UnitControl UCS520 Bedienungsanleitung Einzelsteuergerät mit Funkempfänger Wichtige Informationen für den Elektroanschluss. Operating Instructions Individual controller with radio receiver Important information about the electric supply connection. Notice d‘utilisation Commande individuelle avec récepteur radio Informations importantes pour le branchement électrique. Gebruiksaanwijzing Individuele besturing met draadloze ontvanger Belangrijke informaties voor de elektrische aansluitingen.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ....................4 Gewährleistung ..................4 Sicherheitshinweise .................. 5 Bestimmungsgemäße Verwendung ............6 Montage/Anschluss .................. 6 Anzeigen und Tastenerklärung ..............9 Erklärungen .....................10 Funktionen ..................... 11 Einlernen des Funks .................12 Werkseinstellung ..................14 Programmierung ..................14 Reinigung ....................15 Was tun wenn ... ? ..................15 Technische Daten ..................15 Contents General ....................16... -
Seite 4: Allgemeines
Eine einfache Bedienung zeichnet dieses Gerät aus. Gewährleistung BeckerAntriebe GmbH ist von der gesetzlichen und vertraglichen Gewährleis- tung für Sachmängel und Produkthaftung befreit, wenn ohne unsere vorherige Zustimmung eigene bauliche Veränderungen und/oder unsachgemäße Instal- lationen gegen unsere vorgegebenen Montagerichtlinien vorgenommen, aus- geführt oder veranlasst werden. -
Seite 5: Sicherheitshinweise
Bestimmungen für nasse und feuchte Räume nach VDE 100, sind beim Anschluss einzuhalten. • Nur in trockenen Räumen verwenden. • Verwenden Sie nur unveränderte Becker Originalteile. • Halten Sie Personen aus dem Fahrbereich der Anlagen fern. • Halten Sie Kinder von Steuerungen fern. -
Seite 6: Bestimmungsgemäße Verwendung
Bedienungsanleitung Bestimmungsgemäße Verwendung Die UCS520 darf nur für die Ansteuerung von Sonnenschutzanlagen verwendet werden. Der Anschluss von Fremdgeräten muss in Rücksprache mit dem Fachhandel durchgeführt werden. • Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem Stö- rungsrisiko betrieben werden dürfen (z.B. Krankenhäuser, Flughäfen). •... -
Seite 7: Anschluss Als Antriebssteuergerät
• Anschluss nur durch eine Elektrofachkraft! • Wird mehr als ein Antrieb über die UCS520 angesteuert, müssen die Antriebe durch Relaissteuerungen entkoppelt werden. Diese Ent- kopplung entfällt bei Becker-Antrieben mit elektronischer Endab- schaltung. • Beachten Sie den Schaltstrom des Gerätes. -
Seite 8: Anschluss Als Gruppensteuergerät
Bedienungsanleitung Anschluss als Gruppensteuergerät Achtung Wird die Steuerung z.B. als Gruppensteuergerät verwendet, darf keine Brücke zwischen den Klemmen L und C eingelegt sein! 1. Entfernen Sie die Schutzkappen. 2. Schließen Sie das Netzteil der UCS520 wie folgt an: 3. Setzen Sie die Schutzkappen wieder auf das Netzteil. 4. -
Seite 9: Anzeigen Und Tastenerklärung
Anzeigen und Tastenerklärung... -
Seite 10: Erklärungen
Bedienungsanleitung Erklärungen Hand/Auto Schiebeschalter In der Schiebeschalterstellung „ “ werden nur manuelle Fahrbefehle und Not- signale ausgeführt (z.B.: EINFAHREN, STOPP, AUSFAHREN per Tastendruck). In der Schiebeschalterstellung „AUTO“ werden automatische Fahrbefehle und automatische Funkbefehle ausgeführt (Steuersignale über Gruppensteuerein- gänge) Kontrollleuchte Ein Notsignal wird durch das Aufl euchten der Kontrollleuchte signalisiert. Ein Notsignal liegt an, wenn ein dauerhaftes Schaltsignal an den Gruppen- oder Einzelsteuereingängen für länger als 5 Sekunden anliegt. -
Seite 11: Gruppensteuergerät
Gruppensteuergerät Wird die UCS520 als Gruppensteuergerät eingesetzt, können andere Gruppen- steuergeräte/Antriebssteuergeräte angesteuert werden. Diese Steuerung kann externe Schaltsignale weiterleiten. Durch diese Funktion ist es möglich, Gruppen zu verbinden und gemeinsame Schaltbefehle auszuführen. Der Codierschalter 2 muss auf der oberen Position stehen. -
Seite 12: Einlernen Des Funks
Bedienungsanleitung Einlernen des Funks UCS520 in Lernbereitschaft bringen a) UCS520 in Lernbereitschaft bringen durch Einschalten der Spannung Schalten Sie die Spannung ein. Die UCS520 geht für 3 Minuten in Lernbereitschaft. b) UCS520 in Lernbereitschaft bringen mit der Einlerntaste Drücken Sie die Einlerntaste für 3 Sekunden. Die Lernbereitschaft wird über die Kontrollleuchte angezeigt. -
Seite 13: Sender Löschen
Sender löschen Sender einzeln löschen Drücken Sie die Lerntaste am Mastersender für 3 Sekunden. Die Quittierung erfolgt durch ein „Nicken“ des Behanges. Jetzt drücken Sie die Lerntaste des zu löschenden Senders für 3 Sekunden. Die Quittierung erfolgt durch ein „Nicken“ des Behanges. Anschließend drücken Sie noch einmal die Lerntaste des zu löschenden Sen- ders für 10 Sekunden. -
Seite 14: Werkseinstellung
Bedienungsanleitung Werkseinstellung Codierschaltereinstellung: 1. Untere Position Notsignalfunktion an 2. Untere Position Antriebsteuergerät 3. Untere Position Ohne Funktion Programmierung Zwischenposition programmieren Vorraussetzung: Die Sonnenschutzanlage befi ndet sich in der eingefahrenen Endlage. 1. Drücken Sie die Programmiertaste Zwischenposition und halten Sie diese gedrückt. -
Seite 15: Reinigung
Reinigung Reinigen Sie das Gerät nur mit einem feuchten Tuch. Verwenden Sie kein Reini- gungsmittel, da dieses den Kunststoff angreifen kann. Was tun wenn ... ? Störung Ursache Abhilfe Antrieb läuft nicht. Falscher Anschluss. Anschluss prüfen. Antrieb läuft in die Falscher Anschluss. - Seite 52 Becker-Antriebe GmbH 35764 Sinn/Germany...
