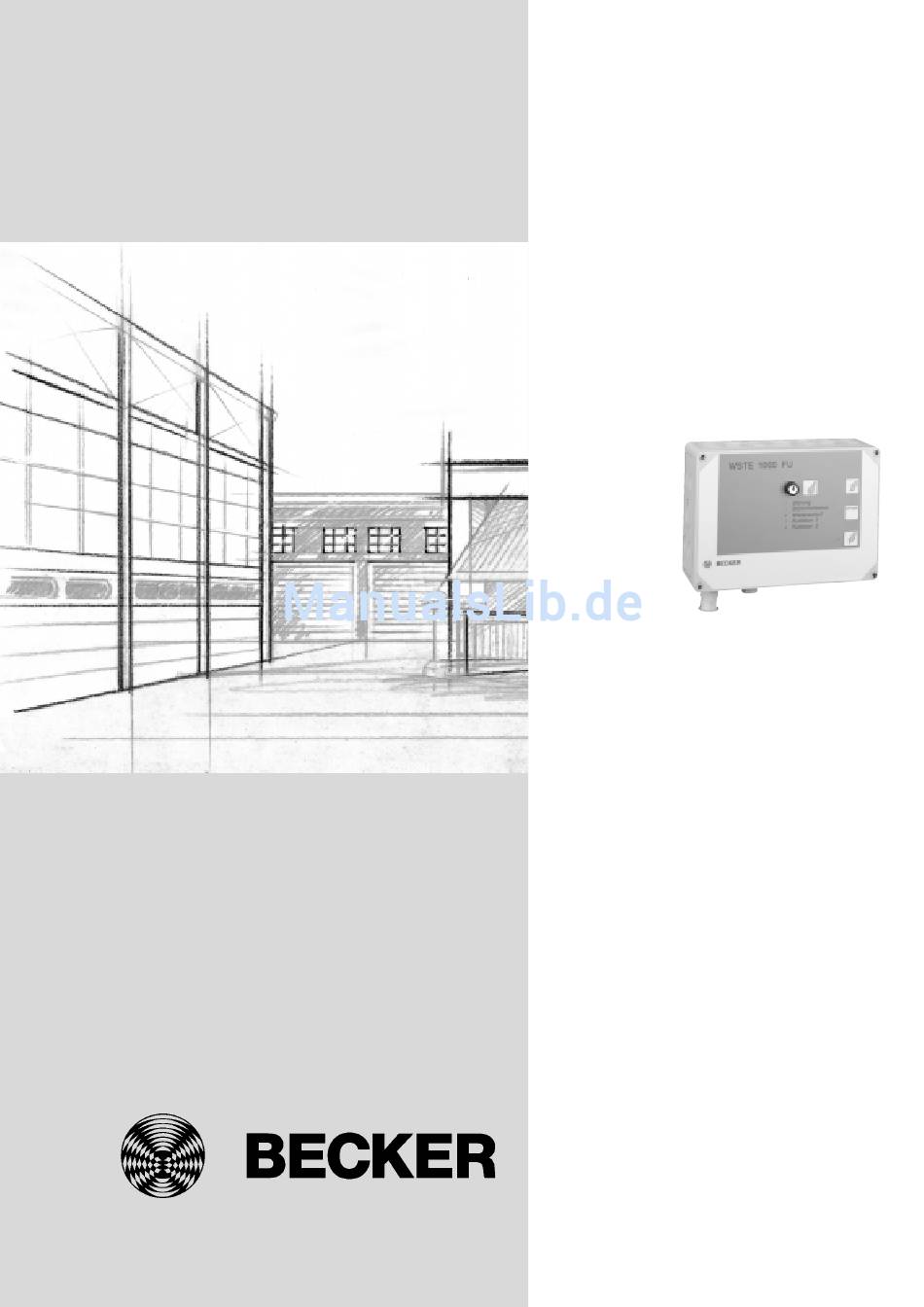

Betriebsanleitung WSTE 1000 FU Inhaltsverzeichnis zur Montage- und Betriebsanleitung der Torsteuerung WSTE 1000 FU Seite Einleitung ..............................Garantiedaten ............................. Übersicht der Funktionen und Anschlüsse ....................Montageanleitung ............................Elektrischer Anschluß ..........................Inbetriebnahme der Steuerung Kontrolle der Laufrichtung ........................Einstellung der Endlagenschalter ......................

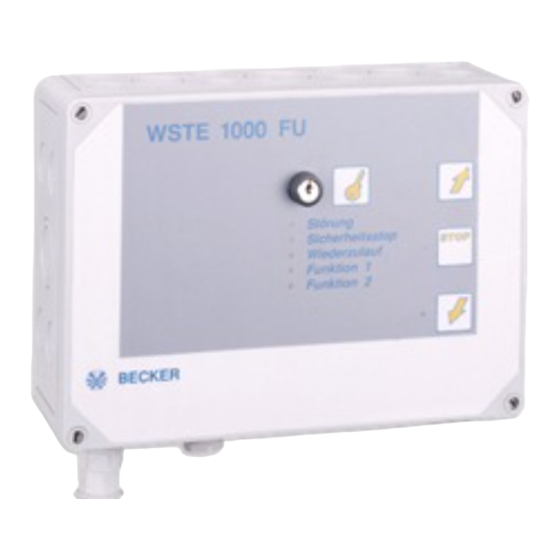

Betriebsanleitung WSTE 1000 FU Einleitung Vielen Dank für den Kauf der BECKER Torsteuerung WSTE 1000 FU Die Steuerung WSTE 1000 FU ist ein hochwertiges Qualitätsprodukt mit vielen Vorteilen und Leistungsmerkmalen: · Beschleunigen und Verzögern des Antriebs durch Frequenzmodulation · kontaktlose Ansteuerung des Antriebes ·...
Betriebsanleitung WSTE 1000 FU Funktionen und Anschlüsse Die BECKER Umrichtersteuerung besteht aus der elektronischen Torsteuerung WSTE 1000 FU und dem Frequenzumrichter FU-Modul. Diese Steuerung ist nur für die Verwendung von BECKER Antrieben für Frequenz- umformer-Betrieb vorgesehen (nur diese Torantriebe besitzen die entsprechenden Anschlußkabel, die aufgrund der EMV benötigt werden).
(18-adrig) ist an den Klemmen der Schnittstelle (FR, -, A, B, +) und an den Klemmen Endschalter gemäß Schaltplan in der WSTE 1000 und im FU-Modul anzuschließen (entfällt, wenn der Anschluß bereits im Hause Becker erfolgte). Die Anschlußpläne der WSTE 1000 FU finden Sie auf den Seiten 14 und 15 dieser Betriebsanleitung.
Betriebsanleitung WSTE 1000 FU Elektrischer Anschluß Bild 1 Bild 2 Bei Festanschluß (z.B. direkter Anschluß unter Putz), muß in die Netzzuleitung der Steuerung ein Hauptschalter geschaltet werden. Wird die Steuerung über das vormontierte Kabel mit Netzstecker angeschlossen, kann dieser Stecker als abschließbarer Hauptschalter verwendet werden.
Betriebsanleitung WSTE 1000 FU Einstellung der Endlagen Einstellung untere Endlage Mit der Taste AB fahren Sie das Tor in die untere Endlage (Totmann-Betrieb). Nähern Sie sich ggf. durch „Tippen“ an die gewünschte Endlage des Tores. Stellen Sie den Endschalternocken für AB (S6) gemäß der Betriebsanleitung des verwendeten Aufsteckantriebs ein.
Sie diese deshalb vor der Inbetriebnahme auf den richtigen Widerstandswert. 2. Not-Aus-Taster (ZH 1/494 sowie die geltenden EN-Richtlinien sind zu beachten) Die Steuerung WSTE 1000 FU wird optional mit einem Not-Aus-Taster geliefert. Zusätzlich kann an den Klemmen A2 und B2 ein externer Not-Aus-Taster angeschlossen werden. Die Brücke zwi-...
Seite 9
Betriebsanleitung WSTE 1000 FU 3. Schlupftürschalter/Federbruchsicherung An den Klemmen A2 und B2 kann ein Schlupftürschalter und der Schaltkontakt der Federbruchsicherung ange- schlossen werden (alle Kontakte müssen in Serie geschaltet sein). Bei der Installation dieser Sicherheitseinrichtungen muß die Drahtbrücke entfernt werden.
Bei Ansprechen der Unterschienenabschaltung oder der Lichtschranke stoppt das Tor und fährt dann in die obere Endlage. Ist die WSTE 1000 FU mit DW-Leiste ausgerüstet, wird diese Leiste durch die „DW-Testung” überwacht. Bei nega- tiver Testung (siehe hierzu auch Hinweise auf Seite 11 und 12) wird beim nächsten Schließen des Tores die Tor- bewegung nur noch im „Totmann-Betrieb”...
„Freigabe Wiederzulauf“) Zykluszählerabfrage Die Steuerung WSTE 1000 FU speichert die Anzahl der Toröffnungen (z.B. zu Wartungszwecken). Diese kann entweder über das Bediengerät oder über die LEDs in der Frontseite abgerufen werden. Abruf über Display s. S. 16. Abruf über LEDs: Drücken Sie den roten Programm-Taster rechts unten in der Steuerung, bis die LEDs AUF und AB (auf der Front-...
(je nach Steuerung verschieden) der DW-Kontakt schalten muß (durch Aufsetzten auf den Boden) und somit einen Impuls gibt. Wird dieser Öffner-Impuls von der DW-Auswertung erkannt, bleibt die Steuerung in Selbsthaltung. Ist bei der Steuerung WSTE 1000 FU der Wiederzulauf aktiviert, schließt das Tor weiterhin von selbst. - Die DW-Testung erfolgte positiv! - Wird dieser Öffner-Impuls von der DW-Auswertung nicht erkannt, weil z.B.
Betriebsanleitung WSTE 1000 FU Was tun, wenn...? Fehlercode-Tabelle Mit Hilfe der Leuchtdioden auf der Frontseite der WSTE 1000 FU oder über das Display ist es möglich eine schnelle Fehleranalyse durchzuführen: Grundsätzlich werden Fehler nur im Betriebsmodus angezeigt. ö ä t...
Abb 1.1 zeigt den aktuellen Zählerstand des Zykluszählers. Beispiel: Zyklus = 12345 Abb. 1.1 In Abb. 1.2 wird die aktuelle Softwareversion der WSTE 1000 FU angezeigt. Beispiel: Version 1.01 Abb. 1.2 Über das Betätigen der ENTER-Taste gelangen Sie wieder zurück in den Torbetrieb. (Abb.
Seite 17
Betriebsanleitung WSTE 1000 FU Menü 2 Menüführung Nur in diesem Menü können die einzelnen Parameter verändert werden! Mit den beiden äu- ßeren Tasten ist es möglich, durch das Menü zu blättern. Soll der angezeigte Parameter verändert oder eine Aktion ausgelöst werden, muß für ca. 1 Sekunde die ENTER-Taste ge- drückt werden.
Seite 18
Betriebsanleitung WSTE 1000 FU Einstellung Boost Über den in Abb 2.9 angezeigten Parameter läßt sich die Spannung am Motor beim Anlauf einstellen. Beispiel: Boost=10 V (Abb. 2.9) Abb. 2.9 Diese Spannung beeinflußt das Motormoment im unteren Frequenzbereich. Sollte es Schwierigkeiten beim Anlaufen eines Tores geben, so kann unter Umständen eine Veränderung dieses Wertes Abhilfe schaffen.
Betriebsanleitung WSTE 1000 FU Torverlauf / Funktionsprinzip der WSTE 1000 FU Funktionsbeschreibung Nach Betätigen eines Aufbefehls beschleunigt das Tor bis zu seiner eingestellten Auffahrgeschwindigkeit P3. Es fährt mit dieser Geschwindigkeit bis zu dem oberen Vorendschalter, bremst ab auf Schleichganggeschwindigkeit P1 und fährt in seine obere Endlage. Solange ein Aufbefehl anliegt, z.B. durch eine Lichtschranke, bleibt das Tor geöffnet.
