Linde E300 Gebrauchsanweisung Seite 37

Unit A
EINHEIT A
Rechter oder linker Port
ist geplugged
Einheit A wird immer
ganz rechts montiert,
wenn der rechte Port
geplugged ist
Einheit A wird immer
ganz links montiert,
wenn der linke Port
geplugged ist

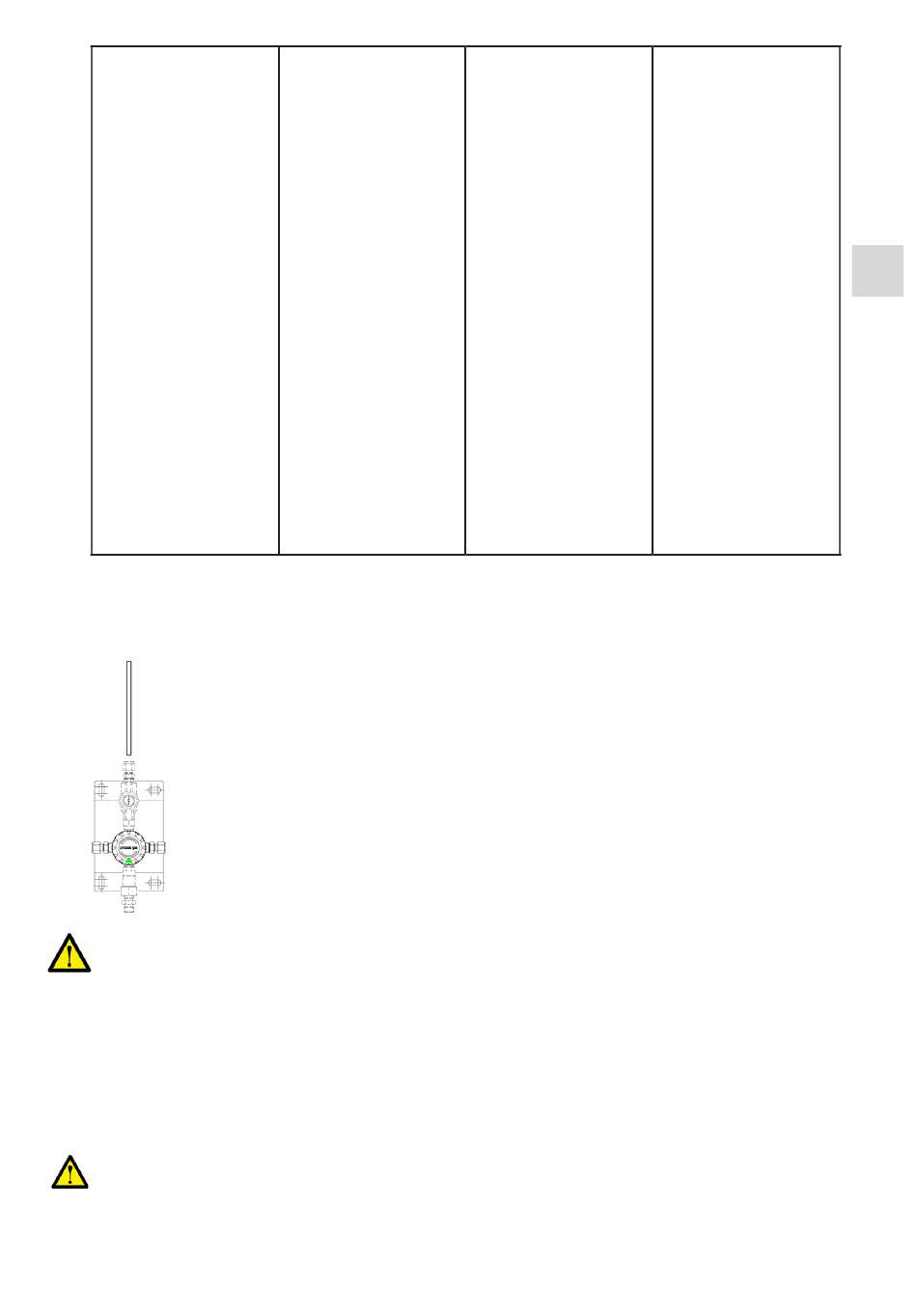

6.5.1. INSTALLATION DER ENTLÜFTUNGSLEITUNG
Abbildungen und Bilder in dieser Anleitung dienen dem grundlegenden Verständnis und können von der
tatsächlichen Version abweichen.
Klemmringverbindungen siehe Punkt 6.4
Einheit C
ACHTUNG!
•
Kein Verkanten der Verbindungen bei der Montage
•
Erdung, Absicherung, Messung der Elektroinstallation durch zertifiziertes Unternehmen
•
Installation der Spülleitung
Nach der Installation Lecktest mit niedrigem Druck vor dem Betrieb durchführen.
Wenn keine Leckage vorhanden ist, Druckprüfung mit Betriebsdruck durchführen.
7. BETRIEB
ACHTUNG!
•
Handventile müssen immer langsam und vorsichtig geöffnet werden, um Druckstöße im System zu ver-
meiden und andere Komponenten zu schützen.
Unit B
EINHEIT B
Einheit mit Absper-
rventil oder Verbind-
ungsstück
Diese Einheit NIE ganz
links montieren (gilt für
die Hochdruckerweiter-
ung für die linke Seite)
Diese Einheit NIE ganz
rechts montieren (gilt
für die Hochdrucker-
weiterung für die rechte
Seite)
37/40
Unit D
Unit C
EINHEIT C
Einheit mit Abgasventil
Einheit C direkt neben
der Entspannungssta-
tion montieren,
wenn KEINE Einheit
mit Druckanzeige
vorhanden ist (Einheit
D)
Einheit C an zweiter
Stelle neben der
Entspannungsstation
montieren, wenn eine
Einheit mit Drucka-
nzeige vorhanden ist
(Einheit D)
Diese Einheit NIE
ganz rechts montieren
(gilt für die
Hochdruckerweiterung
für die rechte
Seite)
Fitting for
Process
Connection
N14M
EINHEIT D
Einheit mit Drucka-
nzeige
Einheit D immer an
erster Stelle neben
der Entspannungssta-
tion montieren (gilt für
Hochdruckerweiterun-
gen für die rechte und
linke Seite)
Diese Einheit NIE
ganz rechts montieren
(gilt für die
Hochdruckerweiterung
für die rechte
Seite)
