6.3. VORBEREITUNG UND LIEFERUMFANG
Abbildungen und Bilder in dieser Anleitung dienen dem grundlegenden Verständnis und können von der
tatsächlichen Version abweichen.

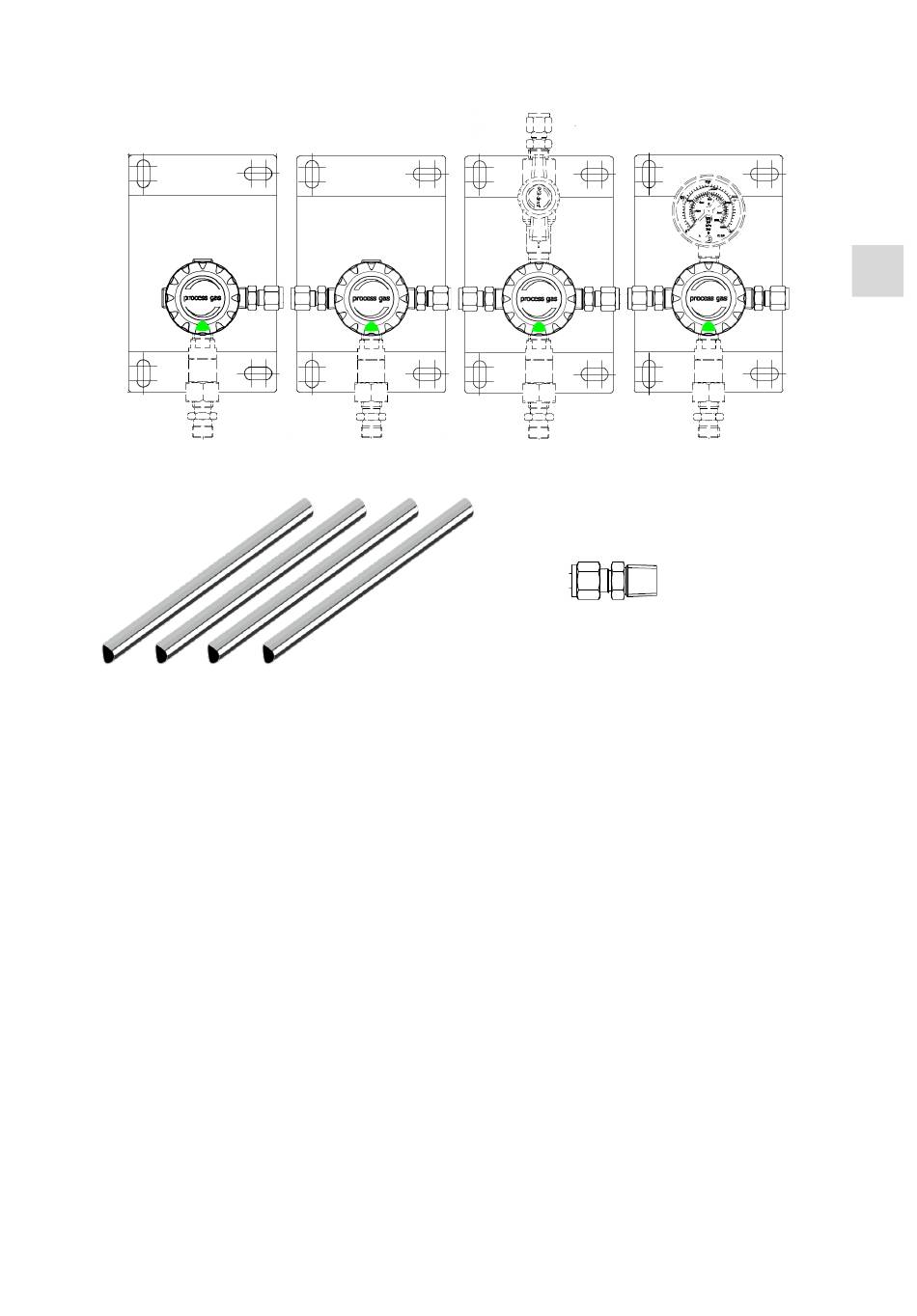

Einheit A
Plastikkappen von den Rohrleitungsenden entfernen!
Länge Rohrleitung
L030 – 300 mm
L100 – 1000 mmm
Anzahl Rohrleitungen & Einheit
Erweiterungslevel 1
1 Rohr, 1 Einheit -> 2 Prozesseingänge
Erweiterungslevel 2
2 Rohre, 2 Einheiten ->3 Prozesseingänge
Erweiterungslevel 3
3 Rohre, 3 Einheiten -> 4 Prozesseingänge
Erweiterungslevel 4
4 Rohre, 4 Einheiten -> 5 Prozesseingänge
Einheit B Einheit C
35/40
Einheit D
1x Anschlussstück zum Verbinden von
Erweiterung und Entspannungsstation
N14M
