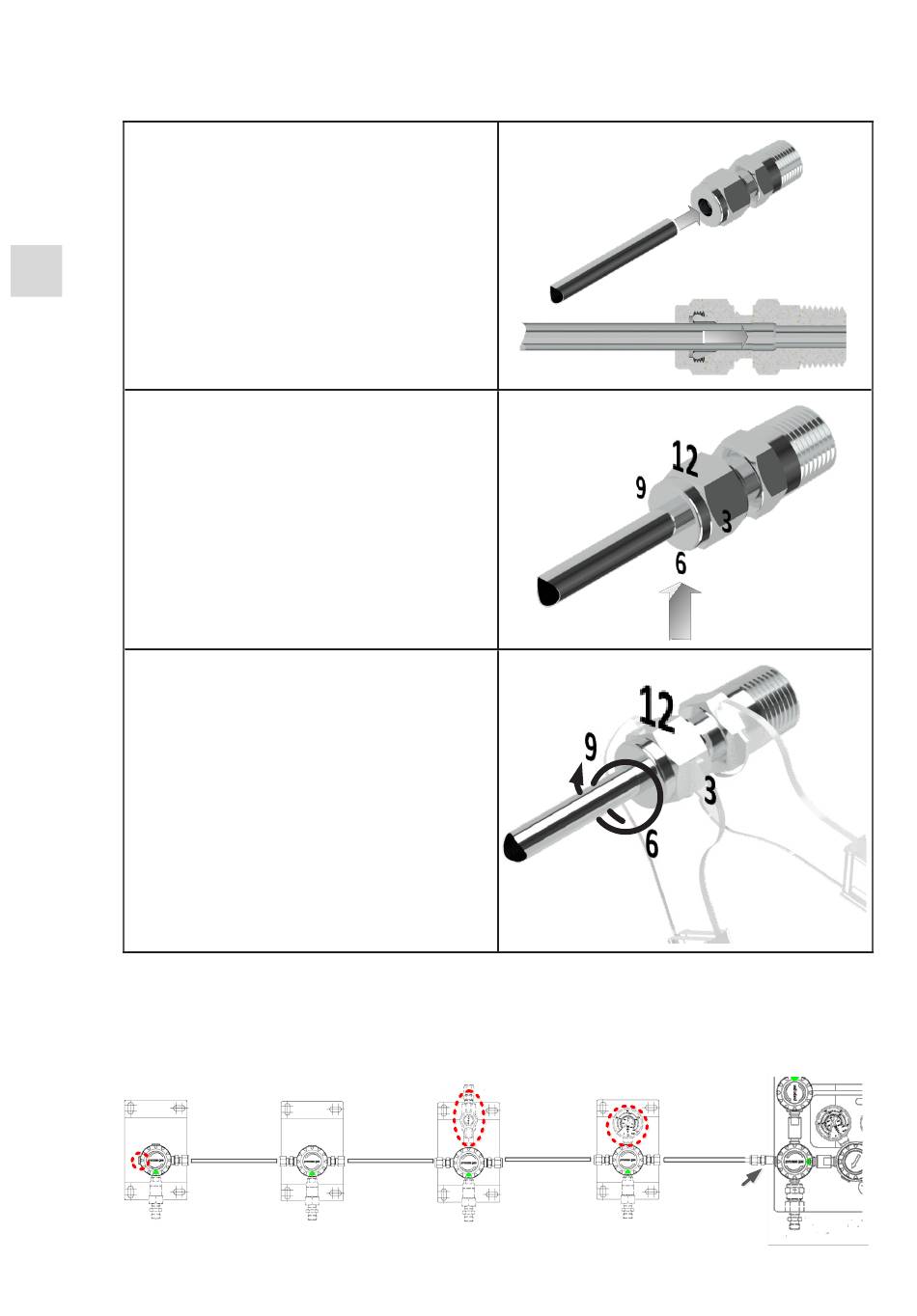

6.4. INSTALLATION ROHRE UND KLEMMRINGE
Abbildungen und Bilder in dieser Anleitung dienen dem grundlegenden Verständnis und können von der
tatsächlichen Version abweichen.
Das Rohr in die Rohrverschraubung einsetzen, bis
es auf der Schulter aufsitzt; die Überwurfmutter
fingerfest anziehen.
Hochdruckanwendungen mit hohem Sicherheits-
faktor:
Die Überwurfmutter anziehen, bis sich das Rohr
nicht mehr von Hand drehen oder nicht mehr axial
DE
im Fitting bewegen lässt.
Die Überwurfmutter an der 6-Uhr-Position marki-
eren.
Den Verschraubungskörper festhalten und die
Überwurfmutter mit 1 ¼ Umdrehungen auf die
9-Uhr-Position anziehen (erste Installation 1 1/4
Umdrehungen für Rohrleitungen größer als 1/8
Zoll und 3/4 Umdrehungen für Rohrleitungen
mit 1/8 Zoll oder kleiner, Wiederinstallation 1/4
Umdrehungen für alle Rohrleitungen).
6.5. INSTALLATION
Abbildungen und Bilder in dieser Anleitung dienen dem grundlegenden Verständnis und können von der
tatsächlichen Version abweichen.
Klemmringverbindungen siehe Punkt 6.4
Einheit A
Einheit C
Einheit B
36/40
Anschlussstück zum
Verbinden von
Erweiterung und
Entspannungsstation
Einheit D
N14M
