- Seite 1 TPS - System 1000 Version 2.2 Deutsch...
- Seite 2 Der schnelle Einstieg ins TPS-System 1000. ð ð Zur sicheren Anwendung des Systems beachten Sie bitte die detaillierten Sicherheitshinweise der Gebrauchsanweisung. © 1997 Leica Geosystems AG, ® Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Automatische Zielerfassung ATR1 (Option) 21 Erster Kontakt Beleuchtung Instrumentenbeschreibung Batterie laden Konfiguration Zentrieren mit dem Laser-Lot Funktionsumfang Horizontieren mit elektronischer Libelle Benutzereinstellung Bedienungskonzept Benutzereinstellung mit Speichermaske Anzeige / Tastatur wählen Messen von Winkel und Strecke Vordefinierte Speichermaske Messelemente Einheiten, Sprache Getrennte Winkel- und Distanzmessung GSI-Speicherformat Grundlagen zum Messen / Speichern... -
Seite 4: Erster Kontakt

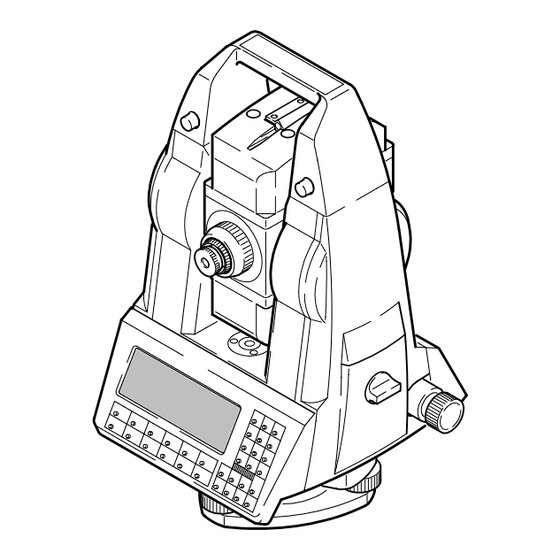

Erster Kontakt Instrumentenbeschreibung 1 Fussschraube 2 Tastatur 3 Display 4 Richtglas 5 Traggriff 6 Fernrohr mit EDM (TC), mit EDM + ATR (TCA); EGL1 (Option) 7 Koaxiale Optik für Winkel- und Streckenmessung 8 Höhentrieb 9 Seitentrieb 10 Batteriefach 11 Drehknopf für Dreifussverriegelung 12 Dosenlibelle 13 Speicherkartenfach... -
Seite 5: Batterie Laden
Batterie laden ‹ 230V ±10% Œ 115V+10/-20% ‚ ƒ GEB87 ‹ GKL23 Œ GKL23-1 GEB87 Ladezeit: 1,5 Stunden externe Batterien: GEB70: 1,5 Stunden GEB71: 5,0 Stunden... -
Seite 6: Zentrieren Mit Dem Laser-Lot
Zentrieren mit dem Laser-Lot Das Laser-Lot ist in der Stehachse der TPS1000-Instrumente mit dem Zusatz "L" eingebaut. Durch die Projizierung eines roten Punktes auf den Boden wird die Zentrierung des Instruments wesentlich erleichtert. HAUPT-MENÜ : PROGRAMME 14:03 BELEUCHTUNG 14:03 Kontrast 70% x Anzeige 80% ¨... -
Seite 7: Horizontieren Mit Elektronischer Libelle
Horizontieren mit elektroni- HAUPT-MENÜ : PROGRAMME 14:03 scher Libelle ‚ ELEKTR. LIBELLE 14:03 Neigung L: 0°09'20" Neigung Q: 0°03'10" ELEKTR. LIBELLE 14:03 ƒ Neigung L: 0°00'00" ð Neigung Q: 0°00'00" „ HAUPT-MENÜ : PROGRAMME 14:03 Das Instrument kann ohne Verdrehung um 90° / 180° mit den Fussschrauben horizontiert werden. -
Seite 8: Bedienungskonzept
Bedienungskonzept Anzeige / Tastatur Eingabe- Uhrzeit Batterieanzeige Statusfeld Tasten Titelzeile 14:03 HAUPT-MENÜ : PROGRAMME 1 Orientierung 2 Bogenschnitt 3 Absteckung Dialog-Ebene 4 Spannmass 5 Freie Station 6 Satzmessung Belegung der Funktionstasten • +/- EXTRA KONF DATEN AUFST MESS Shift CE CODE af... - Seite 9 Instrument EIN/AUS-schalten. Dialogabhängige Funktionstasten; Belegung wird in der letzten Zeile der Anzeige dargestellt. 2. Ebene der Funktionstasten. On-Line Hilfe für den aktuellen Dialog; immer verfügbar Steuertasten, zum Setzen des Zeilenfokus und Blättern in der Anzeige. Dialog mit den eingestellten Werten bestätigen, weiter zum nächsten Dialog.
-
Seite 10: Messen Von Winkel Und Strecke
Messen von Winkel und Strecke ‚ HAUPT-MENÜ : PROGRAMME 14:03 MESS\ MESS-MODUS (GSI) 14:03 Punkt-Nr. Remark 1 ----- Refl.-Höhe : 0.000 m 259°42'23" ‚ 88°02'13" Horiz.Dist. : 14.235 m HzØ αNUM DIST ZIEL Streckenmessung auslösen. Hz-Orientierung setzen... -
Seite 11: Messelemente
Messelemente Hz = Horizontalwinkel V = Vertikalwinkel Reflektor- höhe Höhen- differenz Instrumenten- höhe... -
Seite 12: Getrennte Winkel- Und Distanzmessung
Getrennte Winkel- und Einmessung unzugänglicher Punkte. Distanzmessung MESS\ MESS-MODUS (GSI) 14:03 Punkt-Nr. Remark 1 ----- Refl.-Höhe : 1.600 m 259°42'23" 88°02'13" Horiz.Dist. : 12.254 m αNUM DIST ZIEL HzØ Streckenmessung auslösen. Der Vertikalwinkel bleibt nach der Distanzmessung festgehalten. Sie können nun den unzugänglichen Punkt zur Horizontalwinkel- messung anzielen. -
Seite 13: Speicherkarte
Grundlagen zum Messen / Speichern Speicherkarte Auf der Speicherkarte werden im Verzeichnis GSI die Messdaten gespeichert. Speicherkarte formatieren HAUPT-MENÜ: PROGRAMME 14:03 EXTRA\EXTRA FUNKTIONEN 14:03 EXTRA\KARTE FORMATIEREN 14:03 EXTRA\KARTE FORMATIEREN 14:03 Formatieren abgeschlossen Speicherplatz auf speich.karte Total 523776 Byte Frei 509952 Byte Beim Formatieren der Speicherkarte werden alle Daten auf der Speicherkarte unwiderruflich gelöscht !!! -
Seite 14: Station Einrichten / Orientieren Mit Einem Anschlusspunkt
Station einrichten / Orientie- Möglichkeiten der Orientierung: ren mit einem Anschlusspunkt • Orientierung mit einem Anschlusspunkt • durch Eingabe des Azimutes (siehe Beispiel Seite 32) • mit Hilfe des Programms "Orientierung und Höhen- übertragung". HAUPT-MENÜ: PROGRAMME 14:03 AUFST\ START-ANZEIGE 14:03 Benutzereinstellung &... - Seite 15 AUFST\1-PT. ORIENTIERUNG 14:03 Station Anschluss KIRCHE Instr.-Höhe : 1.500 m Refl.-Höhe : 0.000 m ∆Horiz.Dist : ----- m EINGB αNUM DIST • Geben Sie die Stationsnummer ein. • Wenn Koordinaten in der Datendatei vorhanden sind, den Suchprozess mit starten; oder •...
-
Seite 16: Messen Und Speichern
Messen und Speichern HAUPT-MENÜ: PROGRAMME 14:03 MESS\ MESS-MODUS (GSI) 14:03 Punkt-Nr. Remark 1 ----- Refl.Höhe 1.500 m 286°55'50" 91°16'20" Horiz.Dist. : ----- m αNUM DIST REC ZIEL HzØ Distanz messen Distanz Daten speichern, mit + Daten messen Distanz falls speichern aktiviert wurde Die gespeicherten Werte entsprechen nicht unbedingt den ange- zeigten Werten. -
Seite 17: Koordinaten Speichern
Koordinaten speichern Bei Instrumentenlieferung werden standardmässig Winkel und Distanz gespeichert (Benutzereinstellung "Polar"). Zur Speicherung von Koordinaten: MESS\ MESS-MODUS (GSI) 14:03 aF... aF...\DIVERSE FUNKTIONEN 14:03 aF...\BENUTZER & DATEIEN 14:03 Benutzereinstellung & Dateien Ben.Einstlg: Polar(Standard) Datenträger: Memory-Card Mess-Datei :1√ FILE01.GSI Daten-Datei:2√ FILE02.GSI WAHL Polar(Standard) Wahl der Benutzereinstellung "Cartesian". -
Seite 18: Zielpunktdaten (Ppm/Prisma/Exzentrizität)
Zielpunktdaten (ppm/Prisma/ MESS\ MESS-MODUS (GSI) 14:03 Exzentrizität) MESS\ ZIELPUNKT-DATEN 14:03 Inkrement Lfd. PktNr : Refl.-Höhe : 1.500 m Remark 1 ----- Remark 2 ----- Remark 3 ----- PPM D EIN EXZEN INDIV αNUM PRISM Wahl des Prismas Eingabe der Ziel-Exzentrizität ppm-Korrekturen einstellen. -
Seite 19: Codierung
Codierung ist im Messdialog und bei der manuellen Dateneingabe aktiv. HAUPT-MENÜ: PROGRAMME 14:03 MESS\ MESS-MODUS (GSI) 14:03 MESS\ STANDARD-CODE 14:03 Codierung eingeben Code WALD Info 1 WEG1 Info 2 START Info 3 ----- Info 4 ----- αNUM REP C Eingaben speichern. Standardmässig ist der Code frei definierbar. -
Seite 20: Erweiterte Funktionen
Erweiterte Funktionen EDM Messprogramm MESS\ MESS-MODUS (GSI) 14:03 aF... aF...\DIVERSE FUNKTIONEN 14:03 aF...\EDM MESSPROGRAMM 14:03 Messprogramm wählen: EDM-Typ TCM1100 aktiv : Standard-Messung STAND PRÄZI SCHNL MITTL EDM-Messmodus wählen. Zur Auswahl stehen je nach Instrument: Standard Präzisionsmessung Schnellmessung Tracking Mittelbildung = Schnelles Tracking... -
Seite 21: Automatische Zielerfassung Atr1 (Option)
Automatische Zielerfassung Messen mit ATR1: ATR1 (Option) MESS\ MESS-MODUS (GSI) 14:03 aF... aF...\DIVERSE FUNKTIONEN 14:03 1 Benutzereinstellung & Datei 2 EDM-Messprogramm 3 Kompensator/Hz-Korrekturen ATR LOCK L.UNT LETZT ON => OFF => kein Zeichen Prisma grob anzielen, keine Fokussierung notwendig. Wird eine Distanzmessung ausgelöst, erfolgt die Feinanzielung automatisch. -
Seite 22: Beleuchtung
Beleuchtung Beispiel für Anzeigebeleuchtung: BELEUCHTUNG 14:03 Kontrast 70% x Anzeige 80% ¨ Fadenkreuz : Einw.Licht : 100% ¨ : 100% ¨ Laser ANZGE FADEN L_LOT STAND <-/-> Standardwerte setzen Intensität ändern ON/OFF <<- <- -> ->> -25% +25% Werte bestätigen. Gleiches Vorgehen für Fadenkreuz ( = ) und die Optionen Laser-Lot ( =... -
Seite 23: Konfiguration
Konfiguration Funktionsumfang Standardmässig startet das Instrument mit einem reduzierten Funktionsumfang. Damit haben Sie Zugriff auf alle wichtigen Funktionen für Ihre Vermessungsaufgaben. Auf Wunsch kann auf den vollständigen Funktionsumfang umge- schaltet werden. HAUPT-MENÜ: PROGRAMME 14:03 KONF\ SYSTEM-KONFIG. 14:03 KONF\ FUNKTIONSUMFANG 14:03 Auswahl Funktionsumfang Alle Menüs und Tasten NEIN... -
Seite 24: Benutzereinstellung
Benutzereinstellung In der Benutzereinstellung werden folgende Parameter definiert: • Instrumentenkonfiguration, Einheiten • Speichermaske: bestimmt die Daten, die auf der Speicherkarte gespeichert werden. • Anzeigemaske: bestimmt die Daten, die im Mess-Dialog angezeigt werden. Sie können geeignete Benutzereinstellungen für unterschiedliche Anwendungen definieren, z.B. Industrielle Vermessung, Kataster- vermessung. - Seite 25 Wahl von Benutzereinstellung Bei der Wahl einer spezifischen Benutzereinstellung wird automa- und Speichermaske tisch eine vordefinierte Speichermaske zugeordnet. HAUPT-MENÜ : PROGRAMME 14:03 KONF\ SYSTEM-KONFIG. 14:03 KONF\BENUTZEREINSTELLUNG 14:03 Benutzereinstellungen: Ben.Einstlg Polar(Standard) Sprache : DEUTSCH REC Format : GSI(8 Zeichen) Distanz : Meter 3 Dez.
-
Seite 26: Vordefinierte Speichermaske
Vordefinierte Speichermaske Drei vorgegebenen Speichermasken stehen zur Wahl. Polar Cartesian Polar+Cartesian Punktnummer Punktnummer Punktnummer Nord Schrägdistanz Höhe Schrägdistanz ppm/mm leer leer leer Nord leer leer Höhe leer leer ppm/mm 9-12 leer leer leer Die Daten werden in der Reihenfolge gespeichert, die in der Speichermaske definert ist (keine Sortierung ! ) Die vorgegebenen Speichermasken können mit geändert... -
Seite 27: Einheiten, Sprache
Die Instrumenten- und Einheitenkonfiguration können unter Einheiten, Sprache gesetzt werden. Die Konfigurationseinstellungen werden in der gewählten Benutzereinstellung gespeichert. HAUPT-MENÜ: PROGRAMME 14:03 KONF\ SYSTEM-KONFIG. 14:03 KONF\BENUTZEREINSTELLUNG 14:03 Benutzereinstellungen: Ben.Einstlg :Polar(Standard) Sprache : DEUTSCH Rec.Format : GSI(8 Zeichen) Distanz Meter 3 Dez. Winkel : 360°'"... -
Seite 28: Gsi-Speicherformat
GSI-Speicherformat Es stehen 2 GSI-Formate zur Auswahl, die sich bei der Wortlänge unterscheiden. Die Wahl erfolgt in der "Benutzereinstellung" (Seite 24). GSI-8 GSI-16 8-stellige Punktnamen 16-stellige Punktnamen 5-stellige Koordinaten bei 9-stellige Koordinaten bei 3 Nachkommastellen 3 Nachkommastellen 84...10 +12345123 *84. .10 +0000123456789123 WI ZS * Kennzeichnung vor jedem GSI-16 Datenblock. -
Seite 29: Programme
Programme Einige oft benutzte Vermessungsprogramme werden in einem praktischen Beispiel dargestellt. Hilfreich für die Ausführung des Beispiels im Freien können eine Kreide und/oder Schnur sein. Anwendungsbeispiel Sie werden mit der Vermessung eines geplanten Hauses beauftragt. Dazu haben Sie ein lokales, zweidimensionales Netz berechnet. Annahme: Die Kirche ist von Station (1) aus exakt auf Norden gerichtet. - Seite 30 Koordinaten der Punkte Punkt Ost (E) Nord (N) • Markieren Sie Punkt 1 an beliebiger Stelle. • Stellen Sie Ihr Instrument auf.
-
Seite 31: Koordinateneingabe
Koordinateneingabe Eingabe von Punkten und Koordinaten am Theodolit. HAUPT-MENÜ : PROGRAMME 14:03 DATEN\DATEI/PUNKT WÄHLEN 14:03 DATEN\ MANUELLE EINGABE 14:03 Koordinaten eingeben Daten-Datei :2 √ FILE02.GSI Indiv.PktNr : 100.000 m Nord 100.000 m Höhe ----- m EDIT Speichern von 2D- (3D-) Punkten in Datendatei "FILE02.GSI". Geben Sie hier alle Punkte samt Koordinaten für das Beispiel ein. -
Seite 32: Station Einrichten Mit Orientierung Durch Winkeleingabe
Station einrichten mit Orientierung durch Winkel- HAUPT-MENÜ : PROGRAMME 14:03 eingabe AUFST\ START-ANZEIGE 14:03 Benutzereinstellung & Dateien Ben.Einstlg : Cartesian Datenträger : Memory-Card Mess-Datei :1√ FILE01.GSI Daten-Datei :2√ FILE02.GSI 1-ORI STAT WAHL Station einrichten Wahl der Benutzereinstellung "Cartesian", um Koordinaten zu speichern. - Seite 33 Stationsparameter: • Stationsnummer • Ostwert (E), Nordwert (N), Höhe (H) • Instrumentenhöhe (hi) • Orientierung: bekanntes Azimut (hier Hz = 0) Geben Sie Stationsnummer und Instrumentenhöhe direkt ein: AUFST\ STATIONS-DATEN 14:03 Station-Nr. : Instr.-Höhe : 1.700 m Stat. Ost 100.000 m Stat.
-
Seite 34: Absteckung
Absteckung Voraussetzung: die Station muss bereits eingerichtet und orientiert sein. • Starten Sie das Programm "Absteckung" aus dem Hauptmenü. ABSTK\ PUNKT SUCHEN 14:03 Nr. des Absteckpkt. eingeben Datenträger : Memory-Card :2 √ Suchen in FILE02.GSI Pkt/Code-Nr : SUCHE αNUM EINGB Wählen Sie die Datendatei, in der Sie die Punktkoordinaten gespeichert haben. - Seite 35 Grobe Absteckung Sie ist eine Hilfe zur Positionierung. Die Differenz zwischen dem Sollazimut und dem abgelesenen Hz-Winkel erlaubt die ungefähre Positionierung in Richtung des Absteckpunktes. ABSTK\ POLYGONAL 14:03 Punkt-Nr. Azimut 50°10'00" 25°15'00" Längs ----- m Quer ----- m ABSTK Station "Längs"...
- Seite 36 Polare Absteckung ABSTK\ POLARE ABSTECKUNG 14:03 Punkt-Nr. ∆Hz 22°21'08" 0°00'00" ∆Dist 2.856 m ∆Höhe :HOCH 0.154 m Höhe 32.543 m +∆Hz POSIT αNUM DIST ZIEL Distanz messen ƒ Werte in Messdatei speichern ‚ Vorgang wiederholen, bis Position mit ausreichender Genauig- keit erreicht ist.
-
Seite 37: Bogenschnitt
Bogenschnitt Bestimmung von Koordinaten eines unbekannten Punktes (5) und Orientierung durch Messung von Winkel und Distanz zu zwei 0°00'00" bekannten Punkten. Bekannt: Punkt 2 (E2, N2) Punkt 3 (E3, N3) Punkt 1 (E1, N1) Unbekannt: Punkt 5 (E5, N5), Orientierung * Wählen Sie zwei Punkte, die mit der unbekannten Station eine günstige Geometrie... - Seite 38 BOGEN\ STATIONS-DATEN 14:03 Station-Nr. : Instr.-Höhe : 1.650 m IMPOR αNUM • Stations-Nr. eingeben (5), • Instrumentenhöhe eingeben, • • Ersten Zielpunkt mit Reflektorhöhe eingeben, • Punkt anzielen, = Messen und Speichern • Zweiten Zielpunkt mit Reflektorhöhe eingeben, • Punkt anzielen, = Messen und Speichern...
- Seite 39 BOGEN\ERGEBNISSE(L.SQRS) 14:03 Station-Nr. : Anzahl Pkte : Instr.-Höhe : 1.650 104.256 m Nord 108.587 m SETZE SPEIC ‚ Koordinaten und Orientie- Werte speichern rung setzen. Das Programm berechnet die Koordinaten mit einer a-priori Genauigkeit der bekannten Punkte von 2.5 cm. Wahl einer anderen Genauigkeit unter (= KONF) nach dem Programmauf- ruf.
-
Seite 40: Bezugslinie
Bezugslinie Bei bestehender Baugrube erfolgt die Punktbestimmung mit Hilfe von Schnurgerüsten. 0°00'00" Bekannt: Station 5 (E5, N5), Orientie- rung, Punkt 12 (E12, N12), ebenso 11, 13, 14 Unbekannt: Lage des Punktes 12, als Schnittpunkt der Linien 11 - 12 und 12 - 13 •... - Seite 41 • Eingabe von Absteckpunkt 12L • = Distanz messen • Iteration, bis die Verlängerung der Referenzlinie (Punkt 12L) auf dem Holzgerüst gefunden ist (∆Parallel=0). SCHNR\MESSUNG/ ERGEBNIS 14:03 Punkt-Nr. ∆Parallel 0.000 m ∆Längs 1.587 m ∆Höhe 0.235 m Höhe 0.021 m DIST ZIEL ∆Parallel...
-
Seite 42: Menüorganisation
Menüorganisation HAUPT-MENÜ : PROGRAMME 14:03 EXTRA KAL KONF DATEN AUFST MESS aF... MESS-MODUS (GSI) EXTRA Messen 1 Online-Betrieb(GeoCOM) Speichern 2 Speicherkarte formatieren Zielpunkt-Daten 3 Fernsteuerungs-Modus - Pt.Nr. (Refl.Höhe) - Inkrement - Prismen-Wahl Prismen definieren KALIBRIERUNG - ppm Komp.-Indexfehler (l,q) reduziert(atm +temp) V-Indexfehler (i) komplett meteo + geo Ziellinienfehler (c) - Seite 43 AUFSTELLEN Stationskoordinaten DIVERSE FUNKTIONEN Orientierung: 1 Benutzeinstell. & Datei - 1-Pkt-Orientierung 2 EDM-Messprogramm - Hz-Eingabe(STAT) 3 Kompensator/Hz-Korrekt. 4 EDM Test(Sign/Frequenz) DATEN 5 Beep / Hz-Sektor Suchen 6 V-Winkel-Anzeige Eingeben 7 Abschaltung, Sleep 8 Zubehör, Sektor Def. - Okular - Vors.-Linse ATR EIN/AUS LOCK EIN/AUS LOCK Unterbruch(L.UNT)
- Seite 44 Leica Geosystems AG Geodesy CH-9435 Heerbrugg (Switzerland) 664955-2.3.0de Phone +41 71 727 31 31 Fax +41 71 727 46 73 Gedruckt in der Schweiz - Copyright Leica Geosystems AG, Heerbrugg, Schweiz 1997 www.leica.com Urfassung...
