Remarque: bruits causés par des boucles de terre sérieuses ne peuvent pas être éliminées par
ENS!
ATTENTION: Pour l'ajustage d'ENS l'amplificateur doit être installé de façon correcte,
raccordé à la source audio et aux autres composants normalement intégrés dans un
système audio mobil. Ne jamais introduire des éléments en métal dans les ouvertures de
l'amplificateur. Pour ajuster le réglage ENS, utilisez seulement un petit tournevis en
matière synthétique, pas en métal, qui peut passer par l'ouverture du potentiomètre.
Ajustage d'ENS recommandé:
1. Débranchez le système audio. Déconnectez les haut-parleurs du canal que vous allez
ajuster.
2. Marquez la position du potentiomètre 'LEVEL' du canal que vous allez ajuster.
3. Tournez le potentiomètre 'LEVEL' du canal que vous allez ajuster à fond dans le sens des
aiguilles d'un montre.
4. Connectez un petit haut-parleur d'essai au canal que vous désirez ajuster.
5. Vérifiez que le volume de la source audio est totalement au minimum (dans le sens inverse
des aiguilles d'une montre).
6. Mettez en marche le moteur de la voiture et branchez le système audio.
7. Utilisez un petit tournevis en matière synthétique et ajustez le potentiomètre ENS pour les
canaux auxquels le haut-parleur d'essai a été connecté. Écoutez le haut-parleur et ajustez
le niveau ENS afin de ramener le bruit au minimum.
8. Rajustez le potentiomètre 'LEVEL' à la position (originale) marquée, déconnectez le haut-
parleur d'essai et reconnectez les haut-parleurs originaux.
9. Répétez les étapes 1 à 8 pour les autres canaux que vous désirez ajuster ENS.
4.3.5 Filtre
Lorsque le commutateur LPF est en position 'LPF', le signal d'entrée passera par le filtre passe-
bas. Lorsque le commutateur LPF est en position 'FLAT', le signal ne passera pas par le filtre
passe-bas.
Lorsque le commutateur HPF est en position 'HPF', le signal passera par le filtre passe-haut.
Lorsque le commutateur HPF est en position 'FLAT', le signal ne passera pas par le filtre passe-
haut.
Quand le signal d'entrée a été filtré déjà auparavant dans le système audio (par exemple par la
sortie subwoofer de la source audio ou par un autre amplificateur), ce commutateur doit être mis
en position 'FLAT'.
4.3.6

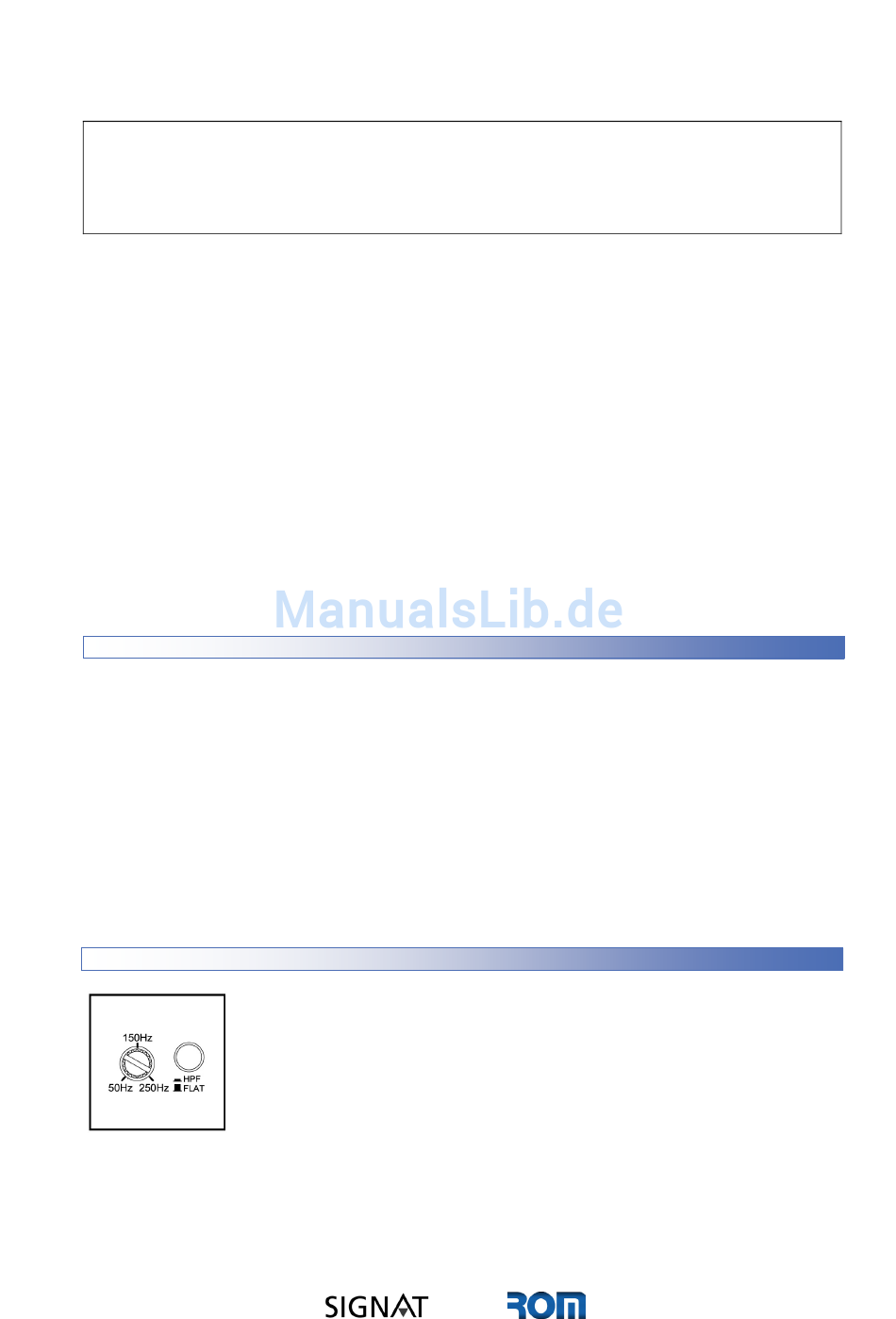

Filtre passe-haut

Si le filtre passe-haut a été enclenché, seulement les fréquences plus
hautes que la fréquence de coupure pourront passer. Mettez le
commutateur HPF en position 'HPF' pour utiliser ce type de filtrage.
Maintenant la fréquence de coupure peut être ajustée individuellement de
50Hz jusqu'à 250Hz. Tournez dans le sens des aiguilles d'une montre pour
choisir une fréquence plus haute. Tournez dans le sens contraire des
aiguilles d'une montre pour choisir une fréquence plus basse.
LPF / HPF
HPF
