4.3.7

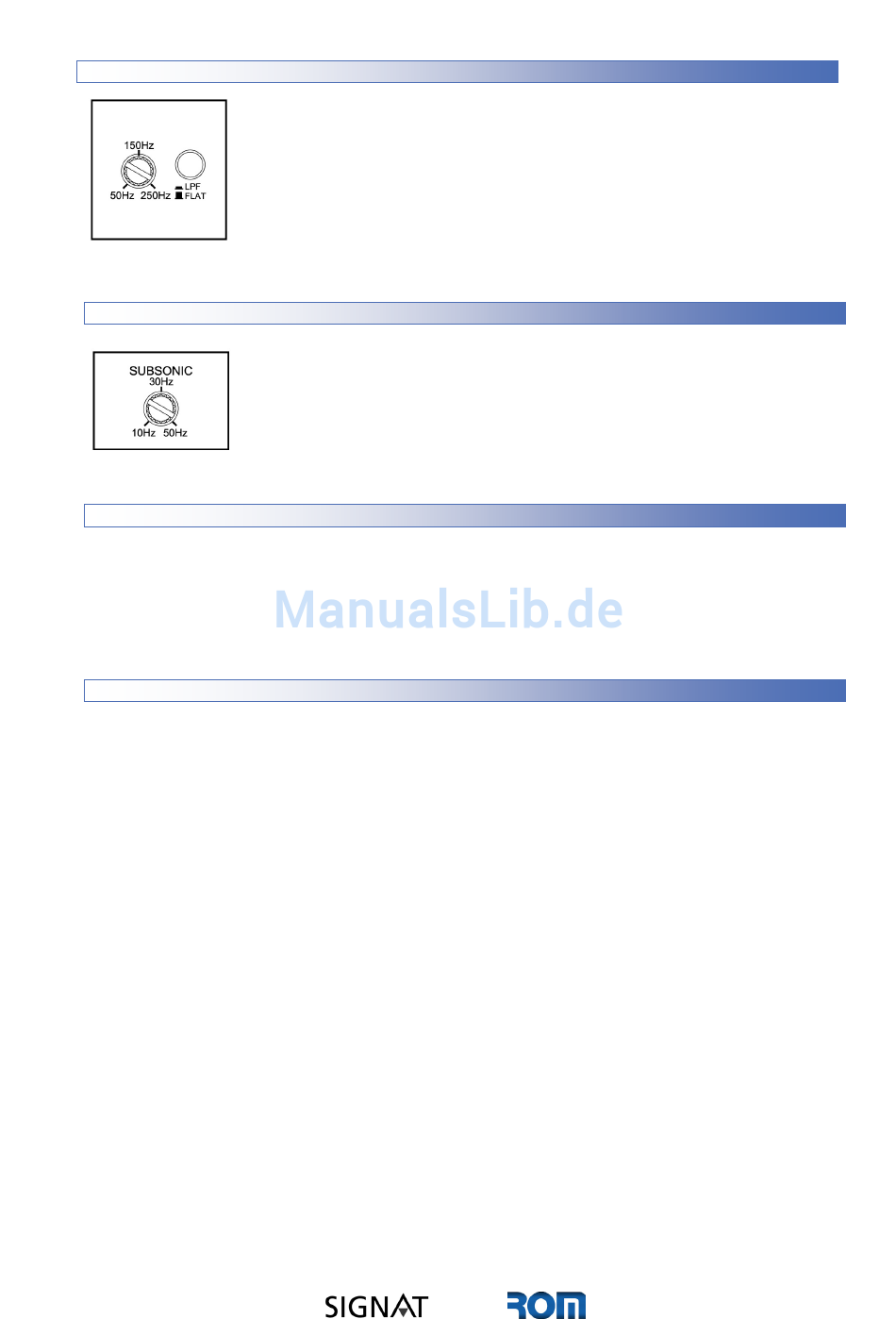

Tiefpass Weiche

Die Tiefpasweiche Filter läßt lediglich Frequenzen unterhalb der
eingestellten Grenzfrequenz passieren.
Um das Filter zu aktivieren, ist der Schalter LPF auf LPF Position zu
stellen. Nun kann die Grenzfrequenz mittels des Drehreglers LPF
zwischen 50Hz und 250Hz individuell eingestellt werden. Drehen im
Uhrzeigersinn erhöht, bzw. Drehen entgegen dem Uhrzeigersinn
verringert die Grenzfrequenz.
4.3.8

Subsonic Weiche

Die Grenzfrequenz der Subsonic Weiche ist einstellbar von 10Hz bis
50Hz. Im Grunde funktioniert die Subsonic Weiche wie eine Hochpass
Weiche mit grosser Flankensteilheit. Diese Weiche erlaubt eine
Absenkung der niedrigsten Frequenzen die größtenteils unhörbar sind
und nur unnötig den Verstärker und Subwoofer beanspruchen.
4.3.9 Betriebsanzeige
Einer aufleuchtende LED im SIGNAT Logo an der Oberseite des Verstärkers zeigt den
normalen Betriebszustand des Gerätes an. Erlischt die Betriebsanzeige, ist die Endstufe
deaktiviert oder eine der Schutzschaltungen hat die Endstufe aus Sicherheitsgründen
abgeschaltet.
4.3.10 Schutzschaltungen
Dieser ROM Verstärker weist diverse integrierte elektronische Schutzschaltungen auf, die die
Elektronik sowie die angeschlossenen Lautsprecher weitgehend vor Schäden schützen.
Der LED im SIGNAT Logo an der Oberseite des Verstärkers bietet eine visuelle Anzeige
eines Problems. Falls der LED erlischt, hat eine der integrierten Schutzschaltungen das Gerät
elektronisch abgeschaltet. In diesem Fall bitte sofort das System ausschalten und den Fehler
beheben, bevor die Endstufe wieder aktiviert wird.
Folgende Ursachen können die Schutzschaltungen auslösen:
Überhitzung des Gerätes: der Verstärker wird ausschalten indem die Temperatur den
sicheren Wirkungspegel übersteigt. Der Verstärker wird ausgeschaltet bleiben bis er
genügend abgekühlt ist. Achtung! Die Außenseite des Verstärkers kann zu heiß sein um zu
berühren bevor ab zu schalten. Lasse zuerst die Endstufe abkühlen, dann wieder aktivieren.
Elektrische Überlast: der Verstärker wird ausschalten indem der elektrische Strombedarf
einen sichen Pegel übersteigt. Dies kann verursacht werden durch zu niedrige Impedanzen
der angeschlossenen Lasten oder eine fehlerhafte Einstellung der Eingangsempfindlichkeit
(LEVEL).
Kurzschluss: der Verstärker wird ausschalten infolge eines Kurzschluss (möglich verursacht
durch eine schwache Isolation, beschädigte Schwingspule usw.)
Gleichspannung am Ausgang: der Verstärker wird ausschalten indem eine gefährliche
Gleichspannung am Ausgang auftretet. Die ROM Schutzschaltung verhindert weitere
Beschädigung am Lautsprecher. Solch eine Gleichspannung deutet meistens auf einen
internen Defekt der Ausgangstransistoren.
LPF
SUBSONIC
31
