Câble de télécommande: au moins 1.5 mm²
Des diamètres incorrects puissent provoquer un son de qualité inférieure et même enflammer et
détruire l'installation électrique de la voiture, ainsi que l'amplificateur !

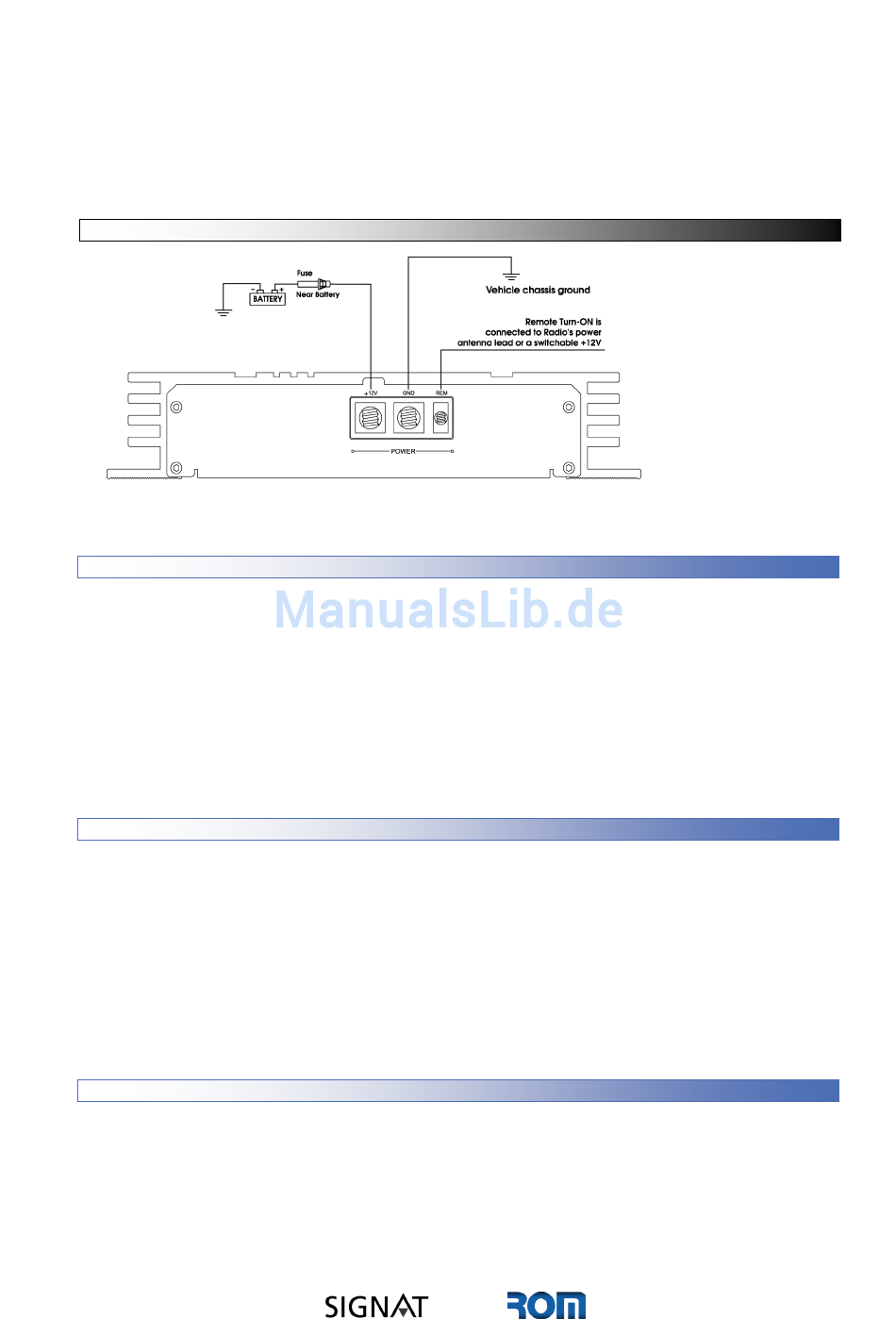

3.4 Câblage de l'alimentation
3.4.1 Câble de masse
Une prise de terre adéquate est une condition absolue pour obtenir une bonne qualité de son du
système total. Afin d'éviter des perturbations d'allumage à cause de boucles de terre, le câble de
masse doit être raccordé au métal du châssis de la voiture, en veillant à ce que le métal soit à nu
et exempt de toute trace de laque. Une bonne masse est indispensable si l'on veut obtenir un son
de qualité pour tout le système. Mettre la masse de tous les composants audio (radio, ampli,
égaliseur etc.) à un point unique sur le châssis est la solution idéale. Le câble de masse ne doit
pas plus long qu'un mètre. Raccordez le câble de masse à la prise marquée 'GND' à
l'amplificateur.
3.4.2 +12V Câble d'alimentation
Menez un câble d'alimentation de la batterie vers l'amplificateur (prise marquée « +12V ») ;
utilisez un diamètre approprié. Pour des raisons de sécurité en cas d'un accident il faut installer
dans le câble d'alimentation +12V un fusible supplémentaire (non compris dans l'emballage) à
une distance de 20cm de la batterie de la voiture. Ce fusible doit aussi protéger la voiture de tout
incendie électrique possible, provoqué par un court-circuit. La pose du fusible doit être la toute
dernière phase d'installation chez tout système avant le premier branchement. Le câble
d'alimentation +12V est à brancher directement sur la borne positive (+) de la batterie. NE PAS
mener ce câble par le système électrique de la voiture !
3.4.3 Câble de télécommande
Le câble de télécommande est relié à la prise "remote" ou "antenne automatique" de la radio.
Celui-ci n'est activé qu'après avoir mis la radio sous tension. Ainsi, l'amplificateur est mis hors
tension lorsque "remote" n'est pas activé, ce qui permet de ménager la batterie.
GND
+12V
REM
