Einstellungen - Regin Regio Rc-Dto Anweisungen

40 +C 24 V DC Spannung, gemeinsam für DI und UI
(auf digital gestellt)
41 AGnd Analoge Masse, Bezugspotential für AI und UI
(auf analog gestellt)
42-43 Keine Funktion

Einstellungen

Die WE-Werte können im Parametermenü im Display geändert werden.
Regelmodi
Der RC-DTO kann für verschiedene Regelmodi/Regelsequenzen
konfiguriert werden:
• Heizen
• Heizen oder Kühlen mit Change-Over
•
Heizen/Heizen
• Heizen/Kühlen
• Heizen/Kühlen mit VAV-Regelung und Zwangslüftungsfunktion
•
Heizen/Kühlen mit VAV-Regelung
• Kühlen
• Kühlen/Kühlen
Heizen/Kühlen mit VAV-Regelung und Zwangslüftungsfunktion
Heizen und Kühlen in Sequenz, wobei Kühlen durch Verändern des
Volumenstroms erfolgt. Durch das Kühlausgangssignal wird die Zu-
luftklappe sowohl für den Heiz- als auch für den Kühlbedarf geregelt.
Bei aktivierter Zwangslüftung wird das Kühlausgangssignal auf 100 %
gestellt, unabhängig vom eigentlichen Reglerstellsignal.
Heizen/Kühlen mit VAV-Regelung
Heizen und Kühlen werden nach dem gleichen Prinzip, wie oben,
mit VAV-Lüftung, geregelt. Es ist jedoch nicht möglich, die Klappe
zwangszuregeln. Für den Kühlausgang kann eine Mindestbegren-
zung konfiguriert werden, um eine minimale Grundlüftung für den
Raum sicherzustellen. Wenn Heizen aktiviert ist, kann für den
Volumen strom eine Maximalbegrenzung eingestellt werden. Wenn
sich die Heizung nicht im Zuluftkanal befindet und die Klappe bei
Heizbedarf nicht geöffnet werden soll, müssen Sie die Maximal-
begrenzung so einstellen, dass sie gleich dem Grundvolumenstrom ist.
Umschaltfunktion
RC-DTO hat einen Change-Over-Eingang, der den Stellantrieb an
UO1 je nach Bedarf automatisch auf Heizen oder Kühlen umstellt. An
den Eingang kann ein Fühler vom Typ PT1000 angeschlossen und so
montiert werden, dass von ihm die Vorlauftemperatur des Fan-Coils
gemessen wird.
Die Ausgangsfunktion wird auf Heizen gestellt, wenn die Vorlauf-
temperatur 22 °C (WE) über-, und auf Kühlen, wenn sie 18 °C (WE)
unterschreitet.
Alternativ kann ein potentialfreier Kontakt verwendet werden. Ist der Kon-
takt geöffnet, arbeitet der Regler mit der Heizfunktion. Bei geschlossenem
Kontakt ist die Kühlfunktion aktiv.
Um einen zufriedenstellenden Betrieb mit einem Fühler zu gewährleisten,
muss das System über kontinuierliche Primärkreislaufzirkulation verfügen.
Bei Nichtverwendung der Umschaltfunktion muss der Eingang offen
gelassen werden.
Betriebsart
Es gibt fünf verschiedene Betriebsmodi. Das Umschalten zwischen den
Modi erfolgt im Gerät.
Standby: Weder Heizen noch Kühlen sind innerhalb des Temperaturinter-
valls aktiv, welches von den einstellbaren Sollwerten (WE= Heizsollwert
-3 °C, Kühlsollwert +3 °C) gebildet wird.
Belegt: Die Raumtemperatur wird nach dem Sollwert Kühlen (WE = 24 °C)
oder Sollwert Heizen (WS = 22 °C) geregelt.
Bypass: Der Regler wird durch einen Präsenzmelder oder einen anderen
angeschlossenen Kontakt geregelt. Durch Schließen wird der Bypass
aktiviert. Die Raumtemperatur wird wie im Betriebsmodus „Belegt"
geregelt. Im Bypass-Modus wird auch die Zwangslüftung geregelt. Die
Rückstellung auf den voreingestellten Betriebsmodus erfolgt nach einer
bestimmten Zeit (WS = 10 Minuten) oder bei Nicht-Belegung (kein Signal
vom Präsenzmelder).
Nicht belegt: Weder Heizen noch Kühlen sind innerhalb des einstell-
baren Temperaturintervalls mit konfigurierbaren Min/Max-Begrenzungen
(WE Min = 15 °C, Max = 30 °C) aktiv. Dieser Modus wird aktiviert, wenn
die Präsenztaste länger als 5 Sekunden gedrückt wird.
Aus: Heizen und Kühlen sind nicht aktiv. Jedoch darf die Raumtempera-
tur die eingestellte Mindesttemperatur (WE = 8 °C) nicht unterschreiten.
Dieser Modus wird bei offenem Fenster aktiviert (oder wenn die Präsenz-
taste länger als 5 Sekunden gedrückt wird, sofern das im Parametermenü
zuvor konfiguriert wurde).
Voreingestellter Betriebsmodus
„Belegt" ist der voreingestellte Betriebsmodus. Dieser Modus kann im
Parametermenü, Parameter 45, auf Standby umgestellt werden.
Präsenzmelder
Um das Umschalten zwischen Standard-Betriebsmodus und Bypass vor
Ort zu steuern, wird ein Präsenzmelder angeschlossen.
Sollwert
Im Belegt-Modus arbeitet der Regler von einem Sollwert für Heizen
(WE = 22 °C) oder Kühlen (WE = 24 °C) aus, der mit den Tasten
ERHÖHEN oder SENKEN geändert werden kann.
Mit der ERHÖHEN-Taste wird der aktuelle Sollwert
0,5 °C mit jedem Drücken bis zur Höchstgrenze (+3 °C) erhöht. Mit der
SENKEN- Taste wird der aktuelle Sollwertin Schritten von 0,5 °C mit
jedem Drücken bis zur Höchstgrenze (-3 °C) gesenkt.
RC-DTO
Das Umschalten zwischen Heiz- und Kühlsollwert geschieht je nach
Heiz- und Kühlbedarf im Regler automatisch.
Auswahl Sollwert-Display, siehe Parameter 74.
Frostschutz
Unabhängig vom Betriebsmodus wird die Heizregelung zwangsein-
geschaltet, sobald die Raumtemperatur unter 8 °C (WS) fällt. Wenn
die Temperatur wieder über 8 °C liegt, wird automatisch zurück in den
Normalbetrieb geschaltet.
Kondensationsmelder
Bei Kondensation wird die Kühlregelung blockiert. Wenn keine
Kondensation mehr vorhanden ist, wird automatisch zurück in den
Normalbetrieb geschaltet.
Benutzung des Displays

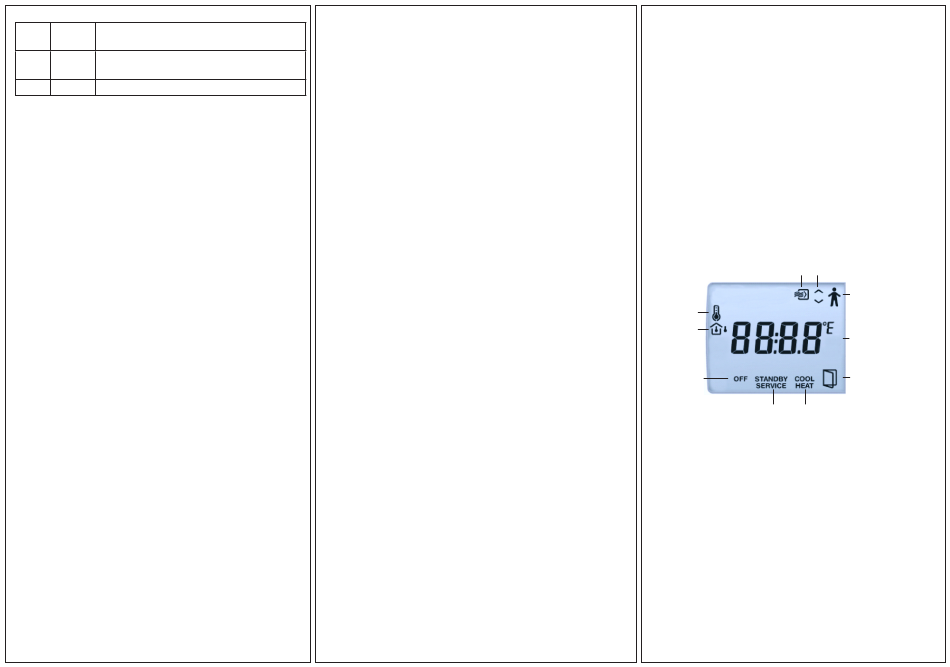

Anzeigen
Im Display erscheinen folgende Anzeigen:
Sollwert
Innen-/
Außentemp.
AUS: Nicht
belegt (zeigt
auch die
Temperatur)
oder Aus-
Anzeige (nur
AUS)
Tasten
Der RC-DTO hat folgende Tasten:
• Präsenztaste
Wird die Präsenztaste hingegen länger als 5 Sekunden ge-
drückt, schaltet der Regler unabhängig vom aktuellen Betriebs-
modus in den Betriebsmodus Aus/Nicht belegt um. Welcher
in Schritten von
Betriebsmodus beim Ausschalten aktiviert werden soll, Aus oder
Nicht belegt, kann über das Display konfiguriert werden. Die
Werkseinstellung ist, dass Nicht belegt aktiviert ist.
Zwangslüftung Veränderbarer Wert
Präsenz
Anzeige
Aktuelle Raum-
temperatur in °C mit
einer Kommastelle
Offenes Fenster
STANDBY: Stand- KÜHL./HEIZ.: Zeigt an, ob der
by-Anzeige Regler gemäß dem Heiz- oder
Kühlsollwert regelt
SERVICE: Para-
meter einstellen
