4. Bedienübersicht
Der Prozeßanzeiger bietet eine Vielzahl von
Einstellmöglichkeiten und Softwarefunktionen.
Bitte beachten Sie die nachfolgend aufgeführten
Abschnitte zur Bedienung und die Hinweise für die
Programmierung.

4.1 Anzeige- und Bedienelemente

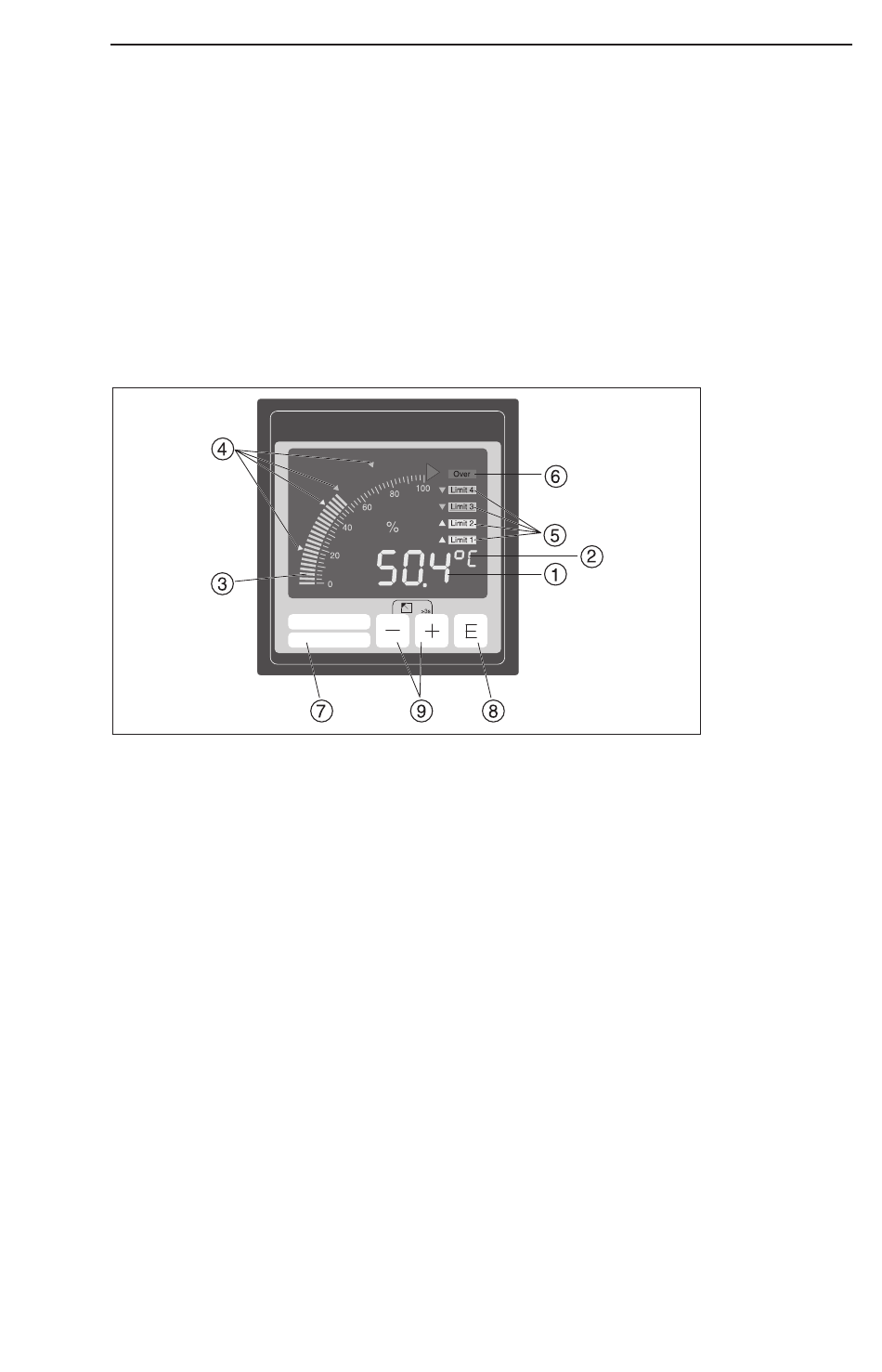

À
Meßwert:
4 stellige, 7 Segment-Anzeige. Dargestellt werden:
- momentaner numerischer Meßwert (im Betrieb).
- Dialogtext für Parametrierung.
Á
Dimension:
2x2 stellige 14 Segment-Anzeige zur Darstellung von:
- Dimension (im Betrieb).
- Dialogtext für Parametrierung.
Â
Bargraph:
Der Bargraph zeigt den skalierten Meßbereich an. Er gibt
Auskunft über den momentanen, prozentualen Meßwert.
Ã
Grenzwertmarken:
Die Grenzwertmarken zeigen im Bargraph die
gesetzten Grenzwerte an.
