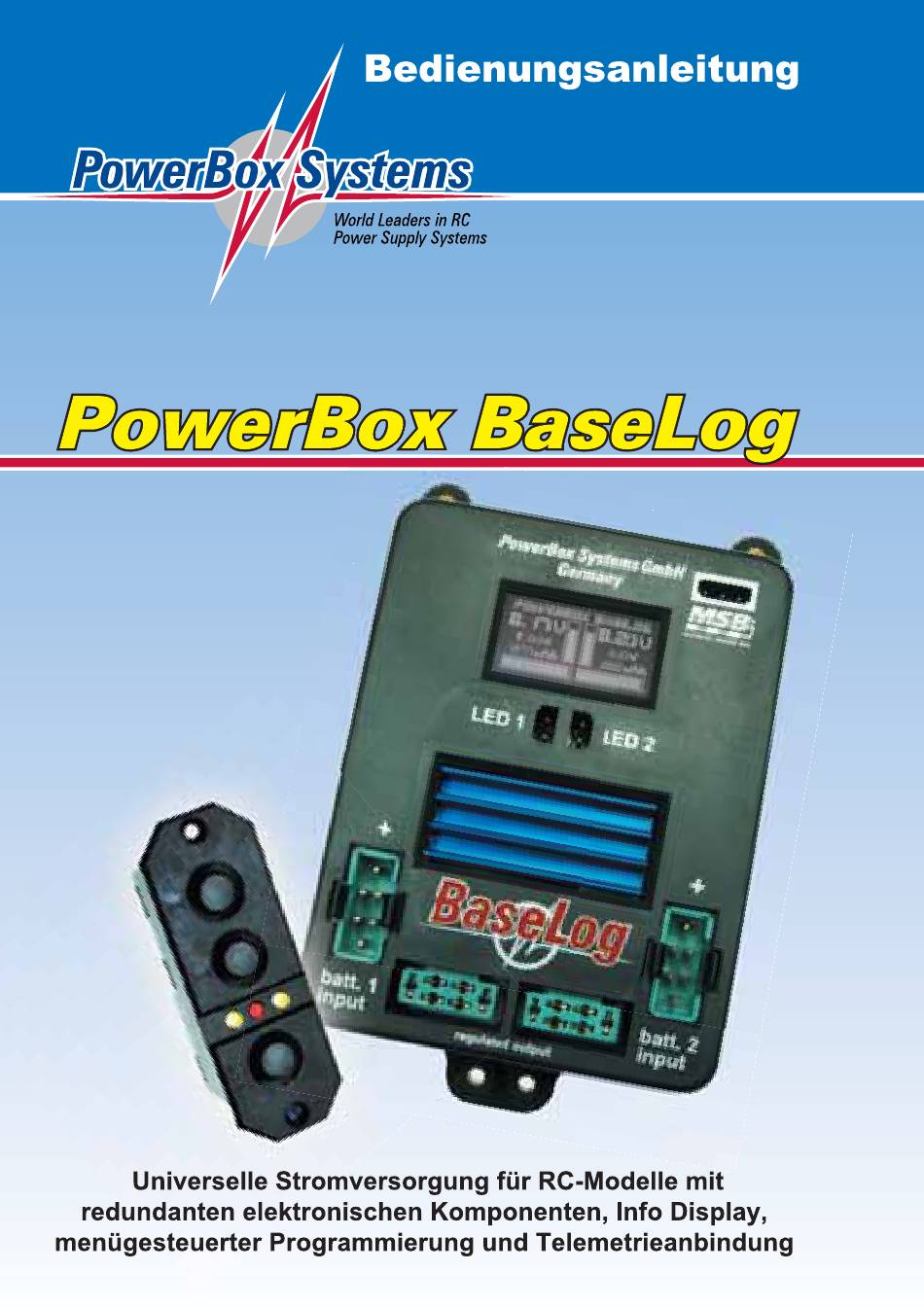

- Seite 1 Bedienungsanleitung PowerBox Systems World Leaders in RC PowerSupplySystems Universelle Stromversorgung für RC-Modelle redundanten elektronischen Komponenten, Info Display, menügesteuerter Programmierung und Telemetrieanbindung...
- Seite 2 OLED Display Oder die Möglichkeit Telemetrie Übertragung von der PowerBox BaseLog zu Sendern verschiedener Hersteller, ermöglichen eine nie dagewesene Überwachung der Akkus. Features: doppelt geregelte Ausgangsspannung Ausgangspannung wahlweise auf 5,9V Oder 7,4V einstellbar per Software mit dem SensorSchaIter - Informatives graphisches OLED Display mit der Auflösung von...
- Seite 3 2. Bedienelemente: Folgende Darstellung zeigt die wichtigsten Bedienelemente: Graphisches OLED Display Telemetrie Anschluss für M-Link, HoTT und Jeti EX Anschluss für externe LEDs Akku-AnschIüsse, Spannungseingänge. Ausgang der geregelten Spannung, über Patchkabel Verbraucher Set Taste LEDs für Einschaltstatus LED für Aktivierung und Akkutyp-EinsteIllung Schalttaste für Akku...
- Seite 4 3. Erste Schritte und Bedienung a) Anschließen - Verbinden Sie zuerst den Empfänger mit der PowerBox BaseLog, verwenden Sie dazu die beiden mitgelieferten, original Patchkabel von PowerBox Systems. - Bei Empfängern mit einem MPX Hochstromeingang Wird dieser mit dem Patchkabel...
- Seite 5 Weiche mit beiden Akkus eingeschaltet. Zum Ausschalten gehen Sie genauso vor. SET Taste drücken, warten bis die mittlere LED rot leuchtet und mit den Tasten I und II bestätigen. Die PowerBox BaseLog speichert den Ietzten Schaltzustand. heißt eine mit dem SensorSchalter ausgeschaltete Weiche bleibt aus.
- Seite 6 - Schalten Sie die PowerBox BaseLog auf beiden Akkus ein. - Drücken Sie die SET- Taste ca. 5 Sekunden lang bis das Display in folgendes Menü umschaltet: oCH€nlSTRV: ChPhCITW: OUTPUT- s.qv TEI-Et11ETQV Menüführung bei PowerBox Systems ist sehr einfach selbstlernend:...
- Seite 7 Ausgangspannung Mit der Taste II springen Sie zum nächsten Menüpunkt, Ausgangspannung für PowerBox BaseLog, „OUTPUT- VOL AGE". Hier stellen Sie mit den beiden Tasten I und II die gewünschte Ausgangspannung ein. ACHTUNG: Vergewissern Sie sich, wenn Sie die Auswahl auf 7,4V...
- Seite 8 Einstellen der Telemetrie Die PowerBox BaseLog verfügt über ein ganz besonderes Feature: Sie können hier verschiedene Fernsteuerungssysteme anschließen um alle Akkudaten direkt Display Ihrer Fernsteuerung übertragen. Unterstützt Wird M-Link, Spektrum, HoTT und Jeti EX. Ausgegeben werden beide Akkuspannungen beide Restkapazitäten...
- Seite 9 • Spektrum Verbinden Sie den 4-poligen Spektrum Telemetrie Ausgang mit dem TMI 000 und binden den TMI 000 und Ihren Empfänger gleichzeitig mit Sender. Das passende Kabel hierfür kann bei Horizon-Hobby in verschiedenen Längen bezogen werden: SPMA9579 X-Bus Extension 150mm SPMA9580 X-Bus Extension...
- Seite 10 f) Erklärung der Display Parameter Digitale Spannungsanzeige Graphische Spannungs- anzeige Akku 1 und Akku 2 Akku 1 und Akku SEI-OS 7.9BV Eingestellte Zeit, begin- Ausgangsspannung Ietzten RESET Digitale Anzeige für die Graphische Füllstandsanzeige Restkapazität in mAh Akku 1 und 2 Minimalwert Speicher - Digitale Spannungsanzeige: Diese...
- Seite 11 - Graphische Füllstandsanzeige: Die Skalierung dieser Anzeige bezieht sich auf die von Ihnen eingestellte Akkukapazität. Das heißt, Wird nur noch die Hälfte des Balkens angezeigt, ist der Akku noch halb voll, bezogen auf Ihre eingestellte Akkutyp. - Digitale Restkapazität: Diese Anzeige zeigt bei richtiger Einstellung der Akkukapazität technisch einwandfreien Zellen präzise die Restkapazität des Akkus - Ausgangsspannung: Zeigt die am Ausgang anliegende Spannung an.
- Seite 12 Regler Fehler: Die PowerBox BaseLog Weiche überprüft ständig beide Spannungs- regler unabhängig voneinander. Sollte bei einem dieser Regler ein Defekt aufkommen, Wird Ihnen diese Warnung angezeigt: povveuox BhSEL06 MALFUNCTION IAI IL 2 Möglichkeiten lösen diese Warnung aus: a) Einer Oder beide Regler geben keine Ausgangspannung Es besteht die Möglichkeit,...
- Seite 13 4. Technische Daten Betriebsspannung: Volt bis 9,0 Volt Stromversorgung: 2 x 5s NiMH/NiCd, 2s LiPo, 2s LiFeP Stromaufnahme: eingeschalteter Zustand ca. 85 mA ausgeschalteter Zustand ca. 10 PA Dropout Spannung: o,3V Servo- und Empfängerstrom: Spitze 2 x 20 A OLED Display Auflösung 128 x 64 Pixel Bus Systeme: Spektrum, Multiplex...
- Seite 14 Abmessungen: 98,80 80,20 89,80 57.5 51.3 -32-...
- Seite 15 5. Lieferumfang - PowerBox BaseLog - SensorSchalter - 2 PowerPatchkabel nach Wahl, MPX / MPX Oder MPX / JR, Futaba - 2 Extern LED's mit Halterungen - 4 Gummitüllen und Messinghülsen, vormontiert - 4 Befestigungsschrauben - Bedienungsanleitung in englisch und deutsch 6.
- Seite 16 D-86609 Donauwörth Germany 8. Haftungsausschluss: Sowohl die Einhaltung der Montagehinweise, als auch die Bedingungen beim Betrieb der PowerBox BaseLog, sowie die Wartung gesamten Fernsteuerungsanlage können von uns nicht überwacht werden. Daher übernehmen wir keinerlei Haftung für Verluste, Schäden Oder Kosten,...
- Seite 18 PowerBox Systems World Leaders in RC PowerSupplySystems PowerBox-Systems GmbH zertifiziert nach •SO 9001 :2008 Ludwig-Auer-Straße D-86609 Donauwörth Germany Tel: +49-906-22 55 9 Fax: +49-906-22 45 9 info@PowerBox-Systems.com www.PowerBox-Systems.com...
