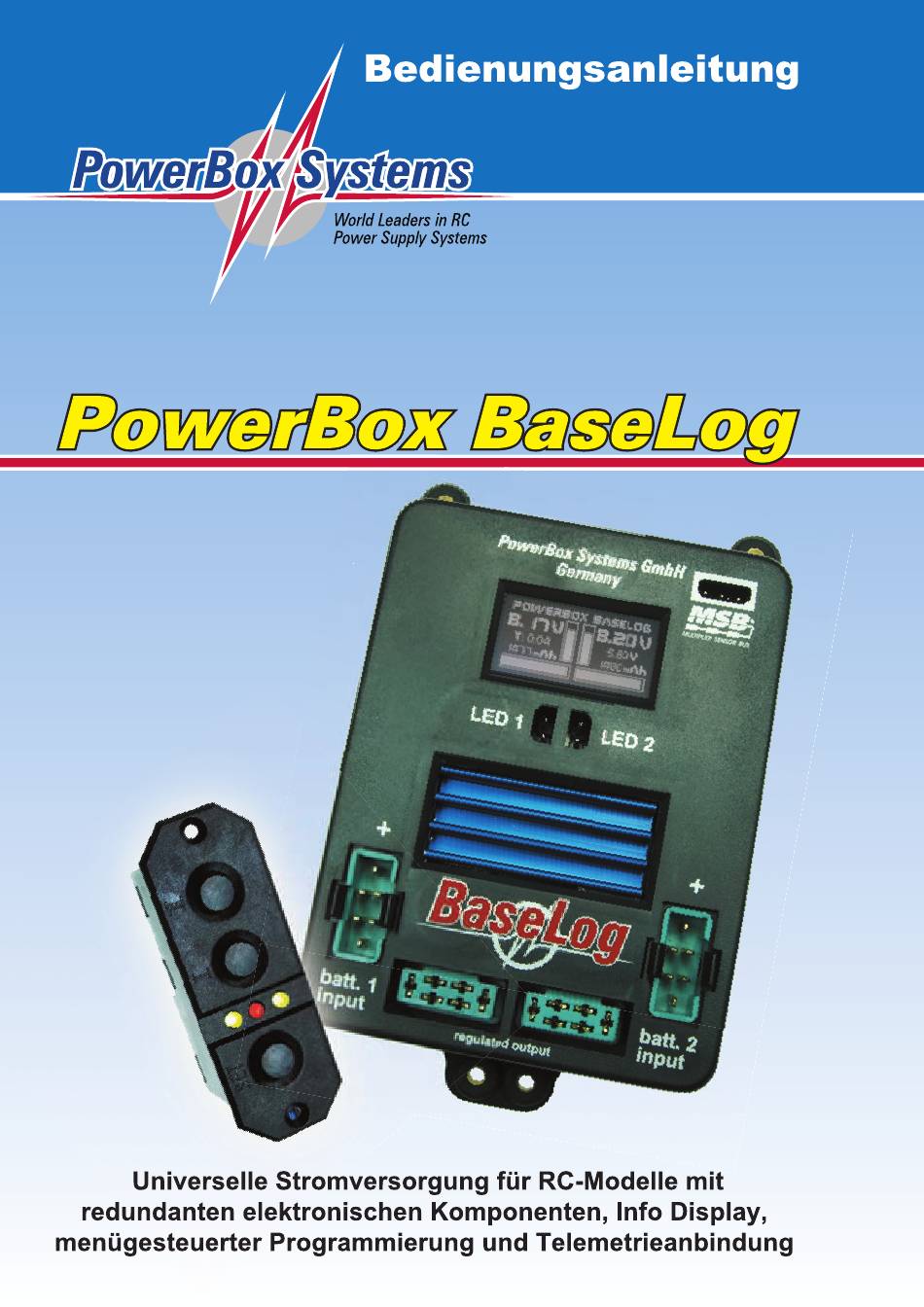

Bedienungsanleitung
Powgrßox Systems
World Leaders in RC
PowerSupplySvstems
PowerBo
Fse•
LED
LED 2
input
Universelle
Stromversorgung
für RC-Modelle
mit
redundanten
elektronischen
Komponenten,
Info Display,
menügesteuerter
Programmierung
und Telemetrieanbindung
loading

Inhaltszusammenfassung für PowerBox Systems BaseLog

  • Seite 1 Bedienungsanleitung Powgrßox Systems World Leaders in RC PowerSupplySvstems PowerBo Fse• LED 2 input Universelle Stromversorgung für RC-Modelle redundanten elektronischen Komponenten, Info Display, menügesteuerter Programmierung und Telemetrieanbindung...
  • Seite 2 Bauelemente, IC's, Microcontroller Oder elektronische Schaltungen Sind grundsätzlich doppelt ausgeführt! Neueste Innovationen der Elektronik wie das graphische OLED Display Oder die Möglichkeit der Telemetrie Übertragung von der PowerBox BaseLog zu Sendern verschiedener Hersteller, ermöglichen eine nie dagewesene Überwachung der Akkus.

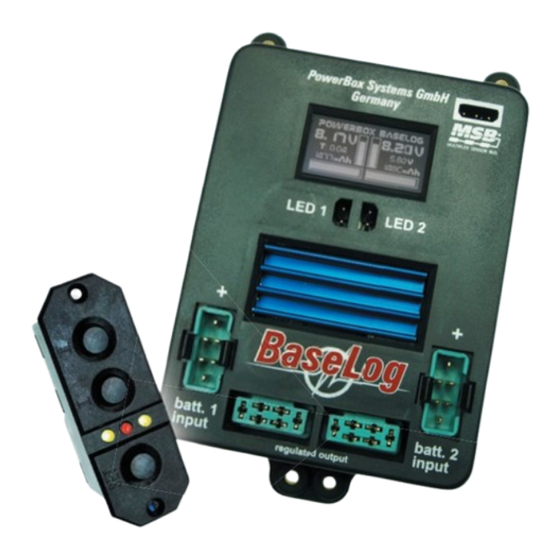

  • Seite 3 2. Bedienelemente: Folgende Darstellung zeigt die wichtigsten Bedienelemente: Graphisches OLED Display Multiplex MSB Anschluß Anschluß für externe LEDs Akku-Anschlüsse, Spannungseingänge. ,åasvBlF Ausgang der geregelten Spannung, über Patchkabel input Verbraucher Set Taste LEDs für Einschaltstatus •O LED für Aktivierung und Akkutyp-EinstelIlung Schalttaste für Akku I und...
  • Seite 4 3. Erste Schritte und Bedienung a) Anschließen - Verbinden Sie zuerst den Empfänger mit der PowerBox BaseLog, verwenden Sie dazu die beiden mitgelieferten, original Patchkabel von PowerBox Systems. - Bei Empfängern mit einem MPX Hochstromeingang Wird dieser mit dem Patchkabel MPX/MPX benutzt, der 2.
  • Seite 5 Weiche mit beiden Akkus eingeschaltet. Zum Ausschalten gehen Sie genauso vor. SET Taste drücken, warten bis die mittlere LED rot leuchtet und mit den Tasten I und II bestätigen. Die PowerBox BaseLog speichert den letzten Schaltzustand. heißt eine mit dem SensorSchaIter ausgeschaltene Weiche bleibt aus.
  • Seite 6 - Schalten Sie die PowerBox BaseLog auf beiden Akkus ein. - Drücken Sie die SET- Taste ca. 5 Sekunden lang bis das Display in folgendes Menü umschaltet: ct•FAClTY: Isoo-hh -MODE: OUTPUT- VOLTAGE: Die Menüführung bei PowerBox Systems ist sehr einfach...
  • Seite 7 Die genutzten Adressen werden weiter unten aufgeführt: CHEMMSTRY: cape,c1TY: • Mse OUTPUT- VOLThGE: der Taste II springen Sie zum nächsten Menüpunkt, Ausgangspannung für PowerBox BaseLog, „OUTPUT- VOLTAGE": CHEN\ISTRY: -MOOE: • OUTPUT- VOLThGE: I.I+V Hier stellen beiden Tasten II die gewünschte Ausgangspannung...
  • Seite 8 d) Erklärung der Display Parameter Digitale Spannungsanzeige Graphische Spannungs- Akku 1 und Akku anzeige Akku 1 und Akku 2 SEI-OG 0.9B Eingestellte T: 0:03 s.ge Zeit, begin Ausgangsspannung letzten RESET Digitale Anzeige für die Graphische Füllstandsanzeige Restkapazität in mAh Akku 1 und 2 Minimalwert Speicher - Digitale Spannungsanzeige:...
  • Seite 9 - Ausgangsspannung: Zeigt die am Ausgang anliegende Spannung an. e) Anschlüsse für telemetriefähige Empfangsysteme. Die PowerBox BaseLog verfügt über ein ganz neuartiges Feature: Sie können hier verschiedene Fernsteuerungssysteme anschließen um alle Akkudaten direkt auf das Display Ihrer Fernsteuerung zu übertragen. Unterstützt Wird der „MSB"...
  • Seite 10 RESET Lassen Sie nun beide Tasten los und die Verbrauchs- und Zeitmessung beginnt wieder bei O. g) Regler Fehler: Die PowerBox BaseLog Weiche überprüft ständig beide Spannungs- regler unabhängig voneinander. Sollte bei einem dieser Regler ein Defekt aufkommen, Wird Ihnen diese Warnung angezeigt:...
  • Seite 11 Senden Sie in jedem Fall das Gerät mit dem Reparatur Formblatt untenstehenden Serviceadresse. 4. Technische Daten Betriebsspannung: 4,0 Volt bis Volt Stromversorgung: 2 x 2 zelliger LiPo-Akku 7,4 Volt 2 x NiCd- bzw. NiMH-Akkus mit 5 Zellen, 2 x 2 zelliger LiFe-Akku (A123) eingeschalteter Zustand ca.
  • Seite 12 19.50...
  • Seite 13 5. Lieferumfang - PowerBox BaseLog - SensorSchalter - 2 PowerPatchkabeI nach Wahl, MPX / MPX Oder MPX / JR, Futaba - 2 Extern LED's mit Halterungen - 4 Gummitüllen und Messinghülsen, vormontiert - 4 Befestigungsschrauben - Bedienungsanleitung in englisch und deutsch 6.
