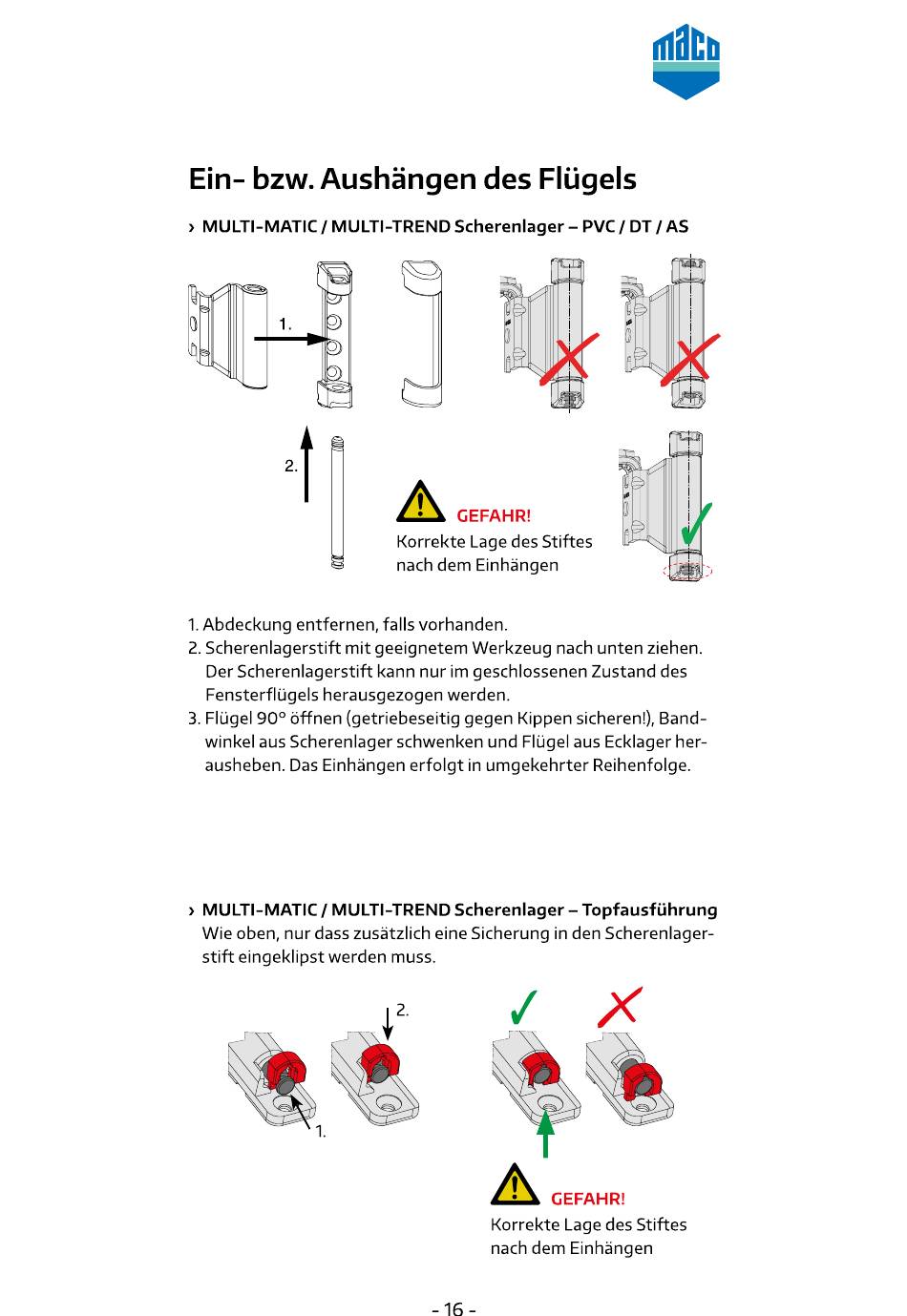

Ein- bzw. Aushängen
> / MULTI-TREND
2
1.Abdeckung entfernen, falls vorhanden.
2. Scherenlagerstift mit geeignetem Werkzeug nach unten ziehen.
Der Scherenlagerstift
Fensterflügels herausgezogen werden.
3. Flügel 900 öffnen (getriebeseitig gegen Kippen sicheren!), Band
winkel aus Scherenlager schwenken und Flügel aus Ecklager her-
ausheben. Das Einhängen erfolgt in umgekehrter
> MULTI-MATIC / MULTI-TREND
Wie oben, nur dass zusätzlich eine Sicherung in den Scherenlager-
Stift eingeklipst werden muss.
des Flügels
Scherenlager
GEFAHR!
Korrekte Lage des Stiftes
nach dem Einhängen
kann nur im geschlossenen Zustand des
Scherenlager
Korrekte Lage des Stiftes
nach dem Einhängen
-16
- PVC / DT / AS
Reihenfolge.
—Topfausführung
GEFAHR!
