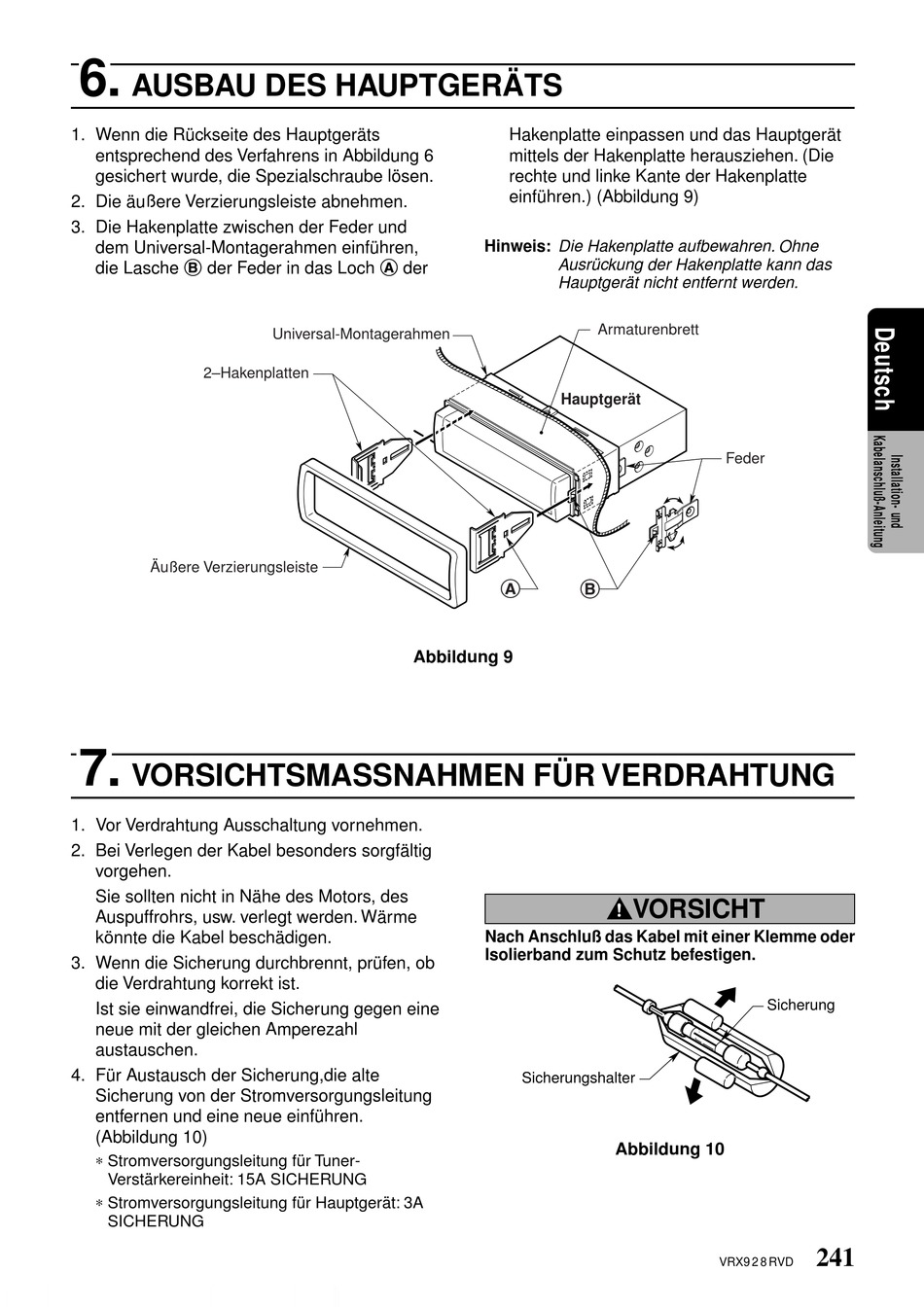

6.
AUSBAU DES HAUPTGERÄTS
1. Wenn die Rückseite des Hauptgeräts
entsprechend des Verfahrens in Abbildung 6
gesichert wurde, die Spezialschraube lösen.
2. Die äußere Verzierungsleiste abnehmen.
3. Die Hakenplatte zwischen der Feder und
dem Universal-Montagerahmen einführen,
die Lasche B der Feder in das Loch A der
2–Hakenplatten
Äußere Verzierungsleiste
7.
VORSICHTSMASSNAHMEN FÜR VERDRAHTUNG
1. Vor Verdrahtung Ausschaltung vornehmen.
2. Bei Verlegen der Kabel besonders sorgfältig
vorgehen.
Sie sollten nicht in Nähe des Motors, des
Auspuffrohrs, usw. verlegt werden. Wärme
könnte die Kabel beschädigen.
3. Wenn die Sicherung durchbrennt, prüfen, ob
die Verdrahtung korrekt ist.
Ist sie einwandfrei, die Sicherung gegen eine
neue mit der gleichen Amperezahl
austauschen.
4. Für Austausch der Sicherung,die alte
Sicherung von der Stromversorgungsleitung
entfernen und eine neue einführen.
(Abbildung 10)
∗ Stromversorgungsleitung für Tuner-
Verstärkereinheit: 15A SICHERUNG
∗ Stromversorgungsleitung für Hauptgerät: 3A
SICHERUNG
Universal-Montagerahmen
Abbildung 9
Hakenplatte einpassen und das Hauptgerät
mittels der Hakenplatte herausziehen. (Die
rechte und linke Kante der Hakenplatte
einführen.) (Abbildung 9)
Hinweis: Die Hakenplatte aufbewahren. Ohne
Ausrückung der Hakenplatte kann das
Hauptgerät nicht entfernt werden.
Armaturenbrett
Hauptgerät
A
B
VORSICHT
Nach Anschluß das Kabel mit einer Klemme oder
Isolierband zum Schutz befestigen.
Sicherungshalter
Abbildung 10
Feder
Sicherung
