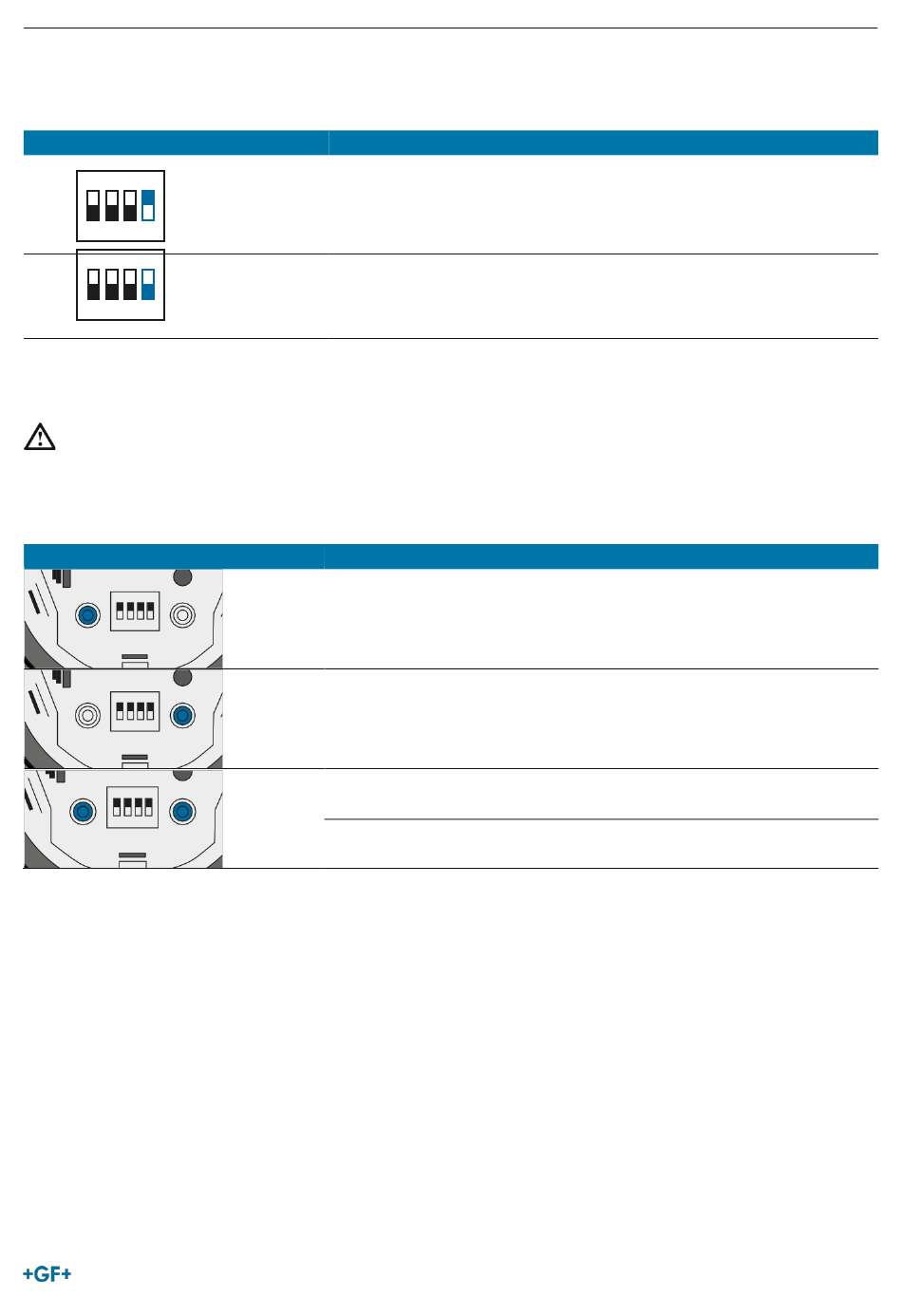

5.2.3

Mode de fonctionnement

L'interrupteur à coulisse 4 permet de basculer entre les deux modes AUTOMATIQUE (AUTO) et MANUEL (MANUEL).
ON DIP
1 2 3 4
ON DIP
1 2 3 4
5.2.4

Fonction des touches

REMARQUE !
L'affectation des 2 touches diffère selon le mode de fonctionnement (AUTOMATIQUE / MANUEL).
Mode MANUEL (Interrupteur à coulisse 4 ON)
LED2
ON DIP
1 2 3 4
S1/X-TUNE S2
LED2
ON DIP
1 2 3 4
S1/X-TUNE S2
ON DIP
1 2 3 4
S1/X-TUNE S2
* En fonction du mode de fonctionnement du servomécanisme.
Touche Fonctio
4 n
ON En mode MANUEL, la vanne peut être ouverte ou fermée manuellement par le biais des
touches.
OFF En mode AUTOMATIQUE (AUTO), le mode de régulation normal est exécuté et surveillé.
Touche Fonction
1
Aérer (ouverture ou fermeture manuelle du servomécanisme)*
2
Purger (ouverture ou fermeture manuelle du servomécanisme)*
1 et 2
Plus de 10 s (< 30 s, LED 2 clignote à 5 Hz) : redémarrage de l'appareil
Plus de 30 s (LED 2 clignote à 10 Hz) : réinitialiser l'appareil sur le réglage d'usine
Régulateur de position de type
SPC
