3.2

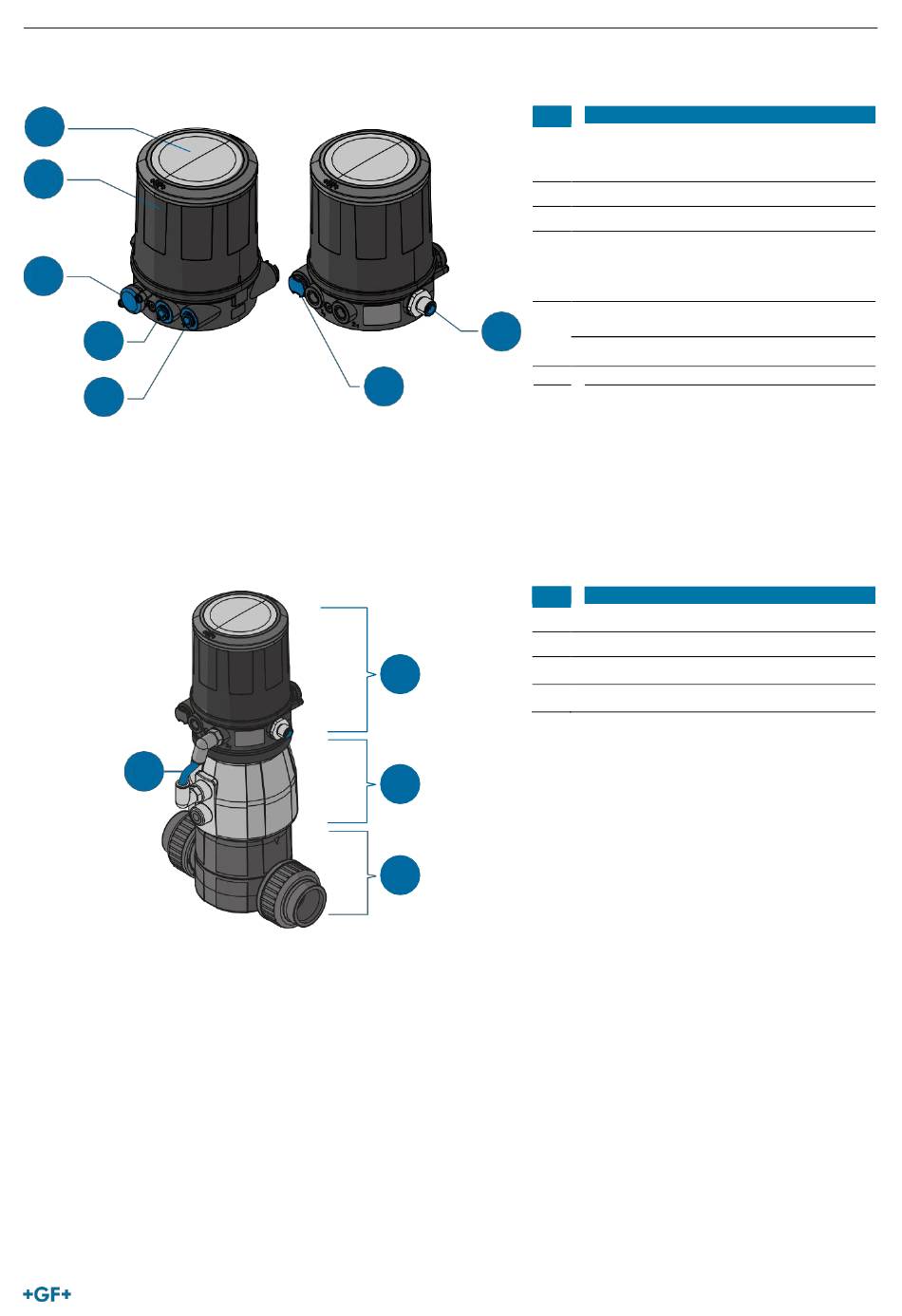

Aufbau

1
2
3
4
5
3.3

Funktion

4
Der Typ SPC Stellungsregler ist ein elektropneumatischer Stellungsregler für pneumatisch betätigte Stellventile mit einfachwirken- den Antrieben. Der Typ
SPC Stellungsregler wird auf den pneumatischen Antrieb montiert und regelt die Position des Ventils.
Der Typ SPC Stellungsregler vergleicht die aktuelle Position (Stellungs-Istwert) kontinuierlich mit der Vorgabe des externen Norm- signals (Stellungs-
Sollwert). Liegt eine Regeldifferenz vor, wird durch das elektropneumatische Stellsystem eine entsprechende Korrektur des Stellungs-Istwerts durch den
Antrieb herbeigeführt.
Nr.
1
2
3
4
5
6
6
7
7
Nr.
1
2
3
3
4
2
1
Typ SPC
Stellungsregler
Označení
Klarsichthaube
Darunter Decodiermodul mit Schiebeschal- tern
Gehäusemantel
Druckbegrenzungsventil
Abluftanschluss
Beschriftung: 3
Typ SPC*: Zusätzlicher Abluftanschluss
Beschriftung: 3.1
Steuerluftanschluss
Beschriftung: 1
Elektrischer Anschluss
Zuluftfilter
Označení
Ventil
Pneumatischer Antrieb
Typ SPC Stellungsregler
Steuerluftanschluss
45
