Betriebsanleitun
g
HINWEIS!
Bei Montage an Prozessventile mit Hubantrieb Typ Diastar Ten, Ten Plus, Sixteen, sowie Typ 025 die Montagehinweise in der Bedie- nungsanleitung des
Prozessventils beachten.
VORSICHT!
Bei Montagevorgang kein Druck auf Stellungsregler!
Unvorhersehbare Betätigungen können zu Verletzungen oder Sachschäden führen.
► Bei der Montage von Stellungsregler zum Antrieb dürfen die Steuerluftanschlüsse nicht verbunden sein.
4.1.3

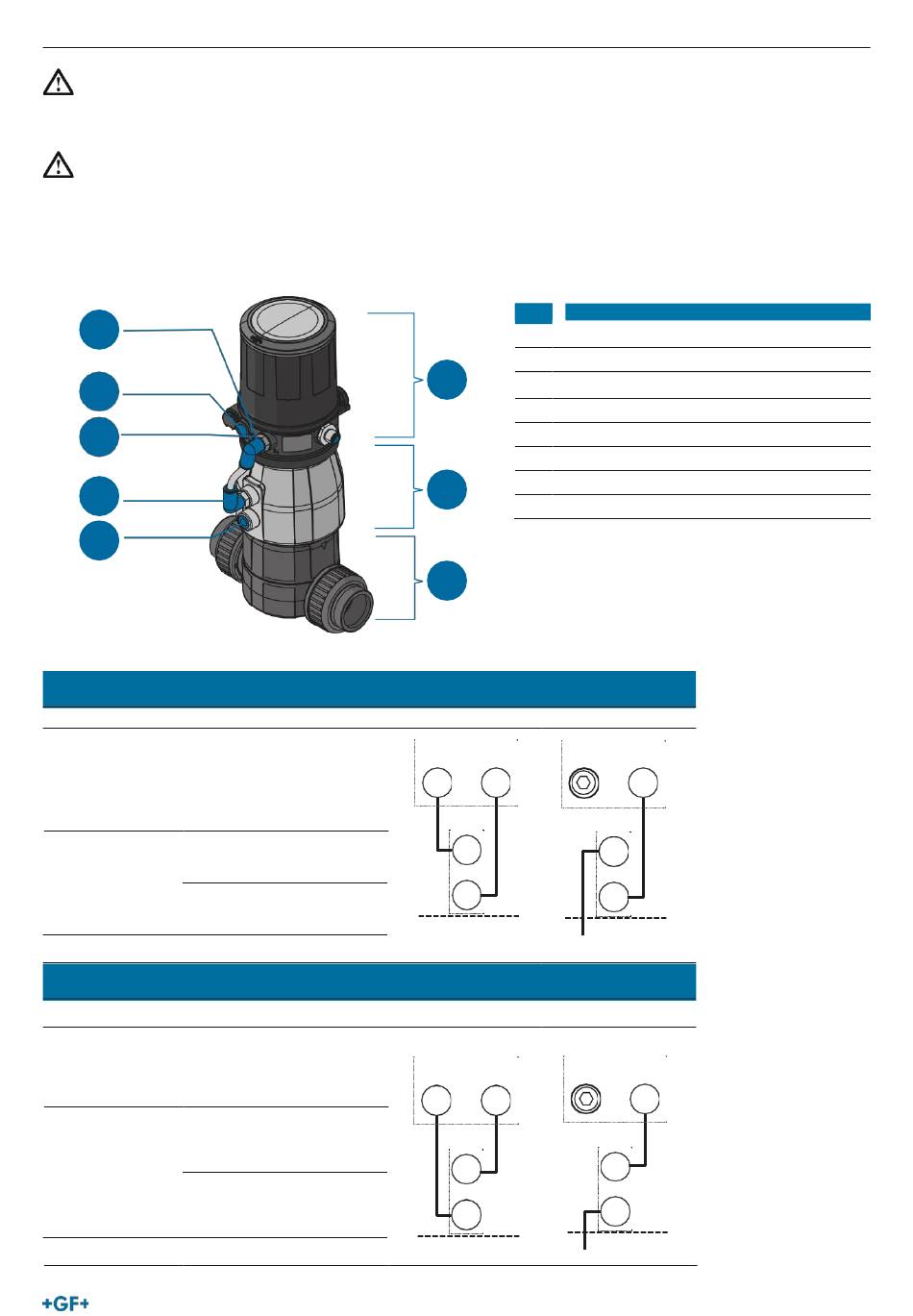

Pneumatische Verbindung mit Antrieb

1
2
3
4
5
► Pneumatische Verbindung zwischen Typ SPC Stellungsregler und Antrieb gemäss nachfolgender Tabelle herstellen.
Steuerfunktion FC
Prozessventil in Ruhestellung geschlossen (durch Federkraft)
Typ
Typ SPC Stellungs- Steuerluftausgang
regler
Antrieb Steuerlufteingang oben
Steuerlufteingang unten
Trockener Bereich
Steuerfunktion FO
Prozessventil in Ruhestellung geöffnet (durch Federkraft)
Typ
Typ SPC Stellungs- Steuerluftausgang
regler
Antrieb Steuerlufteingang oben
Steuerlufteingang unten
Trockener Bereich
Nr. Označení
1 Steuerluftanschluss 2
2 Steuerluftanschluss 2
6
3 Befestigungsschrauben max. 1,5 Nm
4 Steuerluftanschluss oben
5 Steuerluftanschluss unten
6 Typ SPC Stellungsregler
7
7 Antrieb
8 Ventil
8
Typ SPC
Typ SPC*
2 2
2
2 1 2
Typ SPC
Typ SPC*
2
2 2
2 1 2
Typ SPC
Stellungsregler
1
2
2
1
2
1
