+GF+ SPC Betriebsanleitung Seite 19

Návod k obsluze
POZNÁMKA!
Při montáži na procesní ventily s lineárním pohonem typu Diastar Ten, Ten Plus, Sixteen a typem 025 dodržujte montážní pokyny v návodu k obsluze
procesního ventilu.
UPOZORNĚNÍ!
Během montáže pozicionér netlakujte!
Nepředvídatelné uvedení do provozu může vést ke zranění nebo poškození majetku.
► Při montáži pozicionéru na pohon nesmí být připojeny přípojky ovládacího vzduchu.

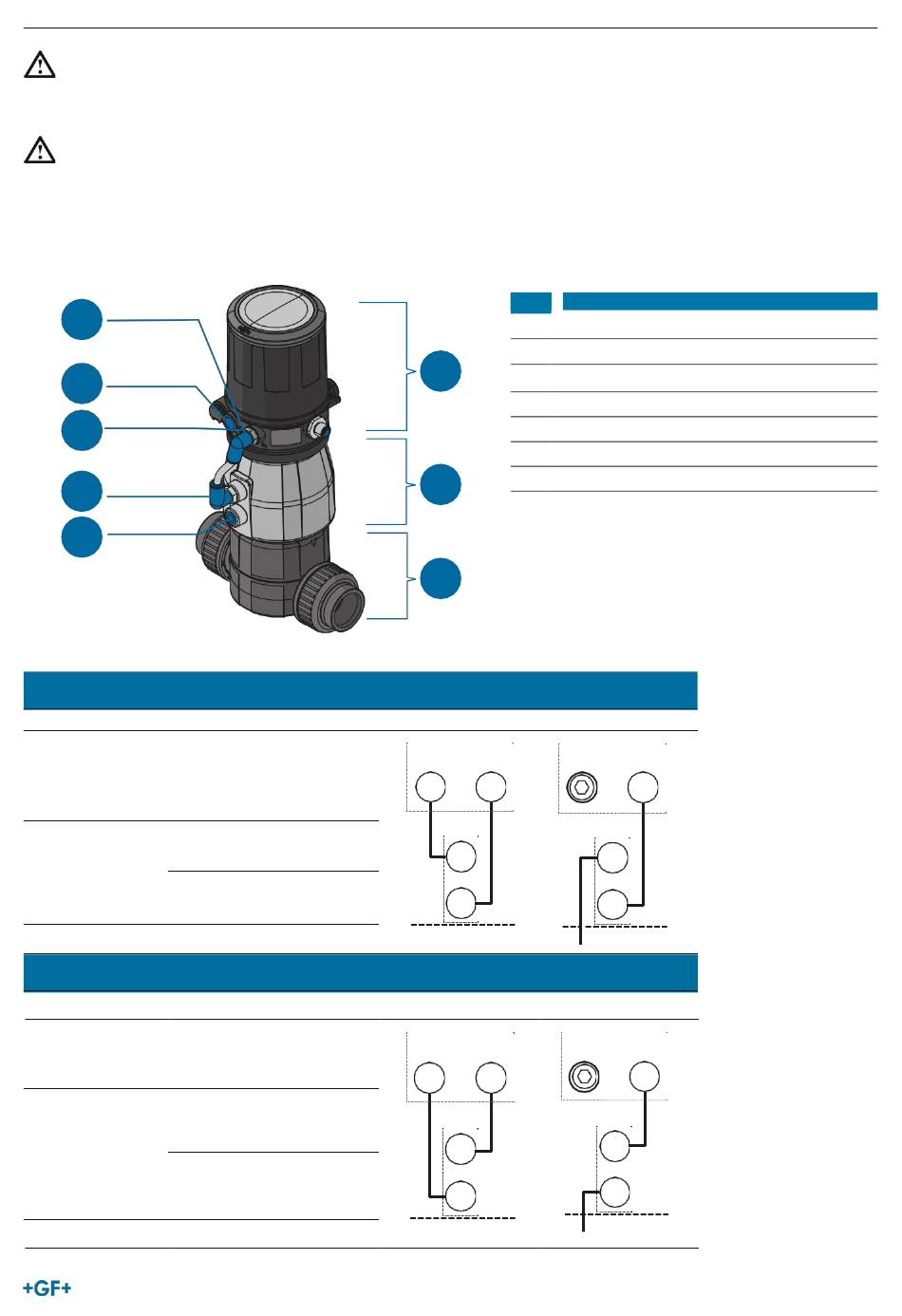

4.1.3 Pneumatické spojení s pohonem
1
2
3
4
5
► Zajistěte pneumatické spojení mezi pozicionérem typu SPC a pohonem podle následující tabulky.
Kontrolní funkce FC
Procesní ventil uzavřen v klidové poloze (působením odporu pružiny)
Typ
Pozicionér typ SPC Výstup ovládacího vzduchu
Pohon Vstup ovládacího vzduchu horní
Vstup ovládacího vzduchu spodní
Suchá oblast
Kontrolní funkce FO
Procesní ventil otevřen v klidové poloze (působením odporu pružiny)
Typ
Pozicionér typ SPC Výstup ovládacího vzduchu
Pohon Vstup ovládacího vzduchu horní
Vstup ovládacího vzduchu spodní
Suchá oblast
Č.
Označení
1
Připojení ovládacího vzduchu 2
2
Připojení ovládacího vzduchu 2
6
3 Upevňovací šrouby max 1,5 Nm
4 Připojení ovládacího vzduchu horní
5 Připojení ovládacího vzduchu spodní
6 Pozicionér typu SPC
7
7 Pohon
8 Ventil
8
Typ SPC
Typ SPC*
2 2 2
2 1 2
Typ SPC
Typ SPC*
2
2 2
2 1 2
Pozicionér typu SPC
SPC
1
2
2
1
2
1
19
