Návod k obsluze

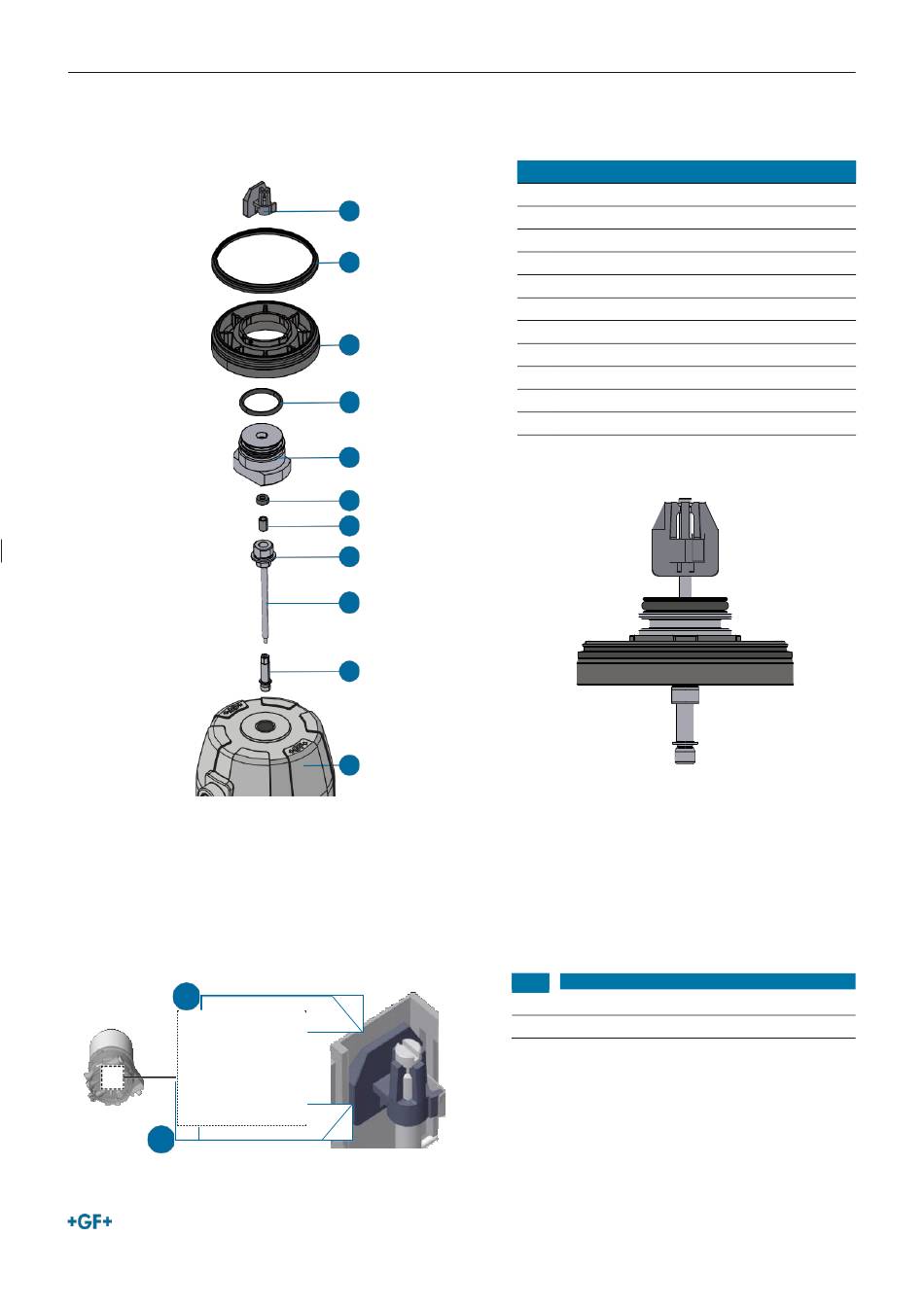

4.1.2 Proces
1. Připravte ventil s pohonem (1) pro montáž pozicionéru typu SPC, dodržujte provozní pokyny pro pohon a ventil (1).
2. Zašroubujte adaptér dříku (2) do pohonu ventilu (1) (utahovací moment 2,5 Nm).
3. Zašroubujte posuvné vřeteno (3) do adaptéru dříku (2).
4. Zašroubujte závitový adaptér (4) společně s pouzdrem (5) a těsnicím kroužkem hřídele (6) do vodicího prvku (7).
5. Vložte vodicí prvek (7) s o-kroužkem (8) do posuvného vřetena (3).
6. Umístěte lisované těsnění (10) na kluznou část adaptéru (9).
7. Namontujte podložku adaptéru (9) na vodicí prvek (7).
8. Umístěte puk (11) na vřeteno řazení (3).
12
11
11
10
9
8
7
6
5
4
3
2
1
Č. Označení
1 Pohon s ventilem
2 Adaptér vřetena
3 Posuvné vřeteno
4 Závitový adaptér
5 Pouzdro
6 Těsnicí kroužek hřídele
7 Vodicí prvek
8 O-kroužek
9 Podložka adaptéru
10 Lisované těsnění
11 Puk
Sestavený adaptér
Č. Označení
11 Puk
12 Vodicí lišta
Pozicionér typu SPC
SPC
