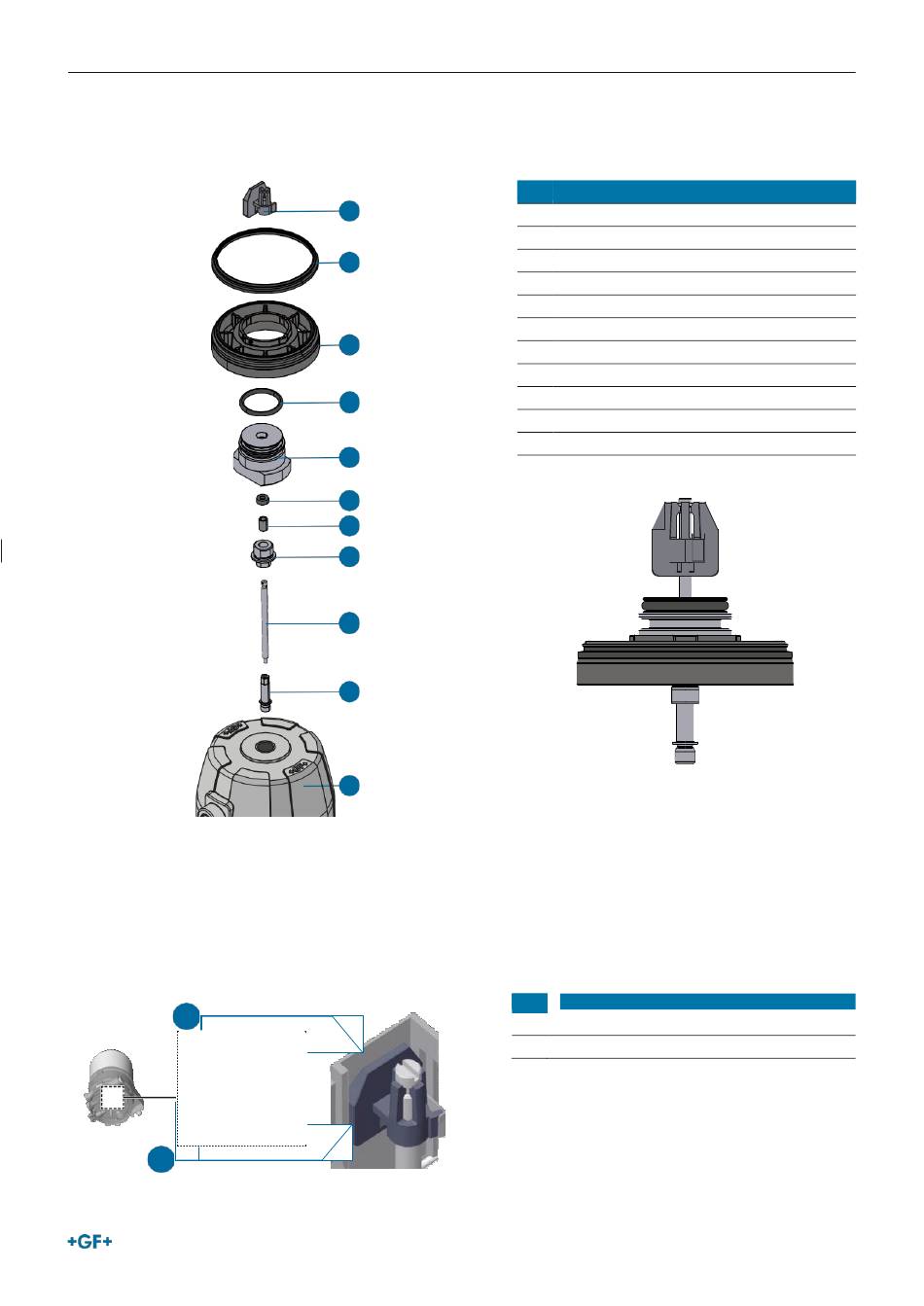

4.1.2 Vorgehen
1. Ventil mit Antrieb (1) für die Montage des Typ SPC Stellungsreglers vorbereiten, dabei die Bedienungsanleitungen von Antrieb und Ventil (1)
beachten.
2. Spindeladapter (2) in den Antrieb des Ventils (1) einschrauben (Drehmoment 2,5 Nm).
3. Schaltspindel (3) in den Spindeladapter (2) einschrauben.
4. Gewindeadapter (4) zusammen mit der Buchse (5) und dem Wellendichtring (6) in das Führungselement (7) einschrauben.
5. Führungselement (7) mit O-Ring (8) in Schaltspindel (3) einfahren.
6. Formdichtung (10) auf der Adapterschiebe (9) positionieren.
7. Adapterscheibe (9) an Führungselement (7) montieren.
8. Puck (11) auf Schaltspindel (3) stecken.
12
11
11
10
9
8
7
6
5
4
3
2
1
Nr. Označení
1 Ventil mit Antrieb
2 Spindeladapter
3 Schaltspindel
4 Gewindeadapter
5 Buchse
6 Wellendichtring
7 Führungselement
8 O-Ring
9 Adapterscheibe
10 Formdichtung
11 Puk
Adapter zusammengebaut
Nr. Označení
11 Puk
12 Führungsschiene
Typ SPC
Stellungsregler
