Pozicionér typu SPC
SPC
UPOZORNĚNÍ!
Poškození nebo funkční porucha z důvodu nesprávného připojení!
Nesprávné pneumatické připojení může poškodit pozicionér typu SPC. Zabraňte vniknutí nečistot a vlhkosti s otevřeným spojem.
► Před uvedením do provozu zajistěte správné pneumatické připojení podle schématu.
► Po uvedení do provozu proveďte test funkce.
► Pro zachování krytí IP65/IP67 připojte výstup ovládacího vzduchu, který není nutný, k volnému vzduchovému připojení pohonu nebo jej uzavřete
těsnicí zátkou.
POZNÁMKA!
► V klidu (At rest) znamená, že řídicí ventily pozicionéru RPC jsou odpojeny od napětí nebo nejsou aktivovány.
► Při vlhkém okolním vzduchu lze připojit hadici mezi výstupem ovládacího vzduchu 22 pozicionéru/procesního regulátoru a přípojkou ovládacího vzduchu
pohonu, který není spojen s řídicí funkcí A nebo B. Tím je do pružinové komory pohonu přiváděn suchý vzduch z větracího potrubí pozicionéru SPC.

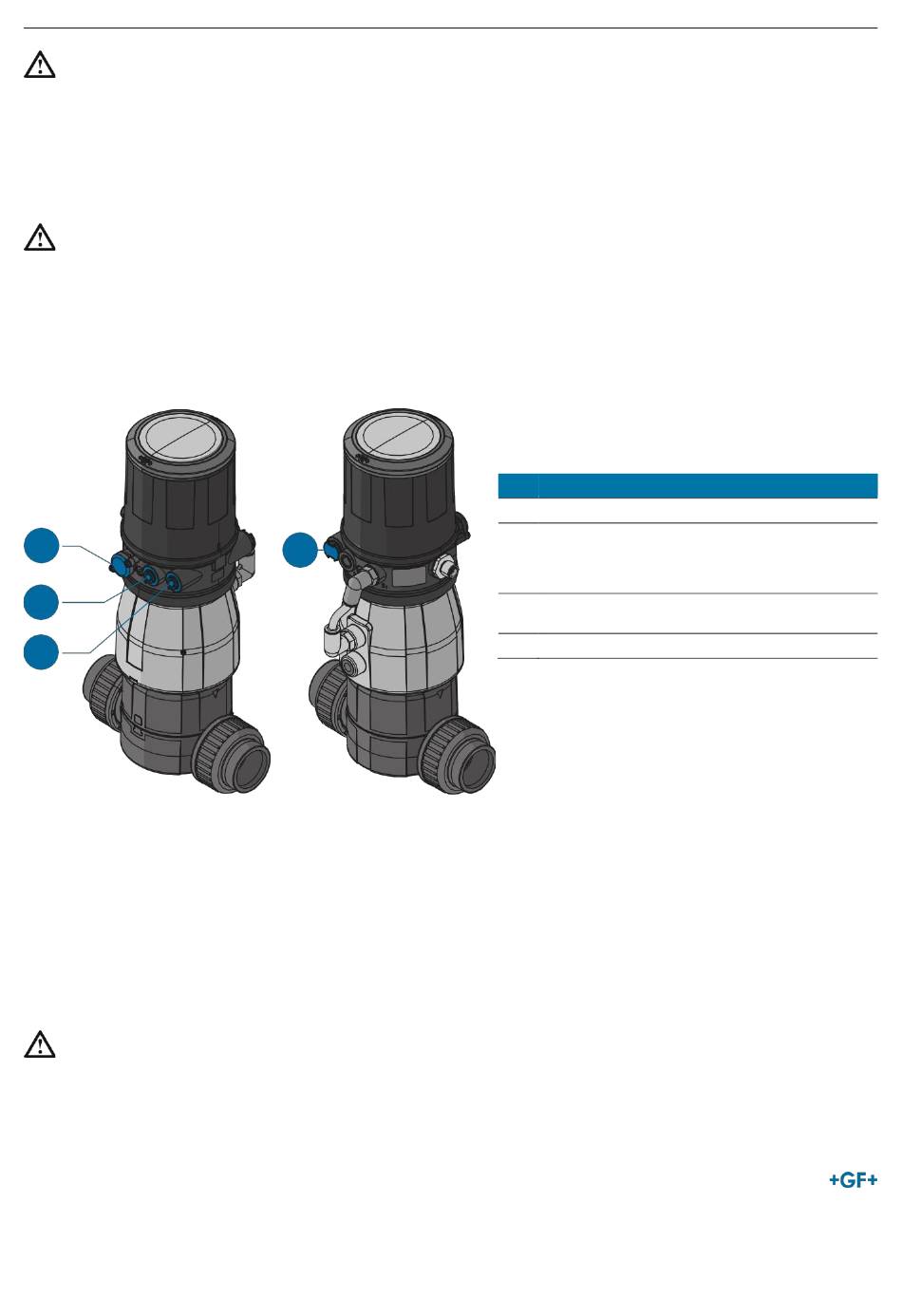

4.2 Pneumatická instalace
1
2
3
1. Připojte ovládací médium k přípojce ovládacího vzduchu (3) (3–7 bar; vzduch pro přístroje, bez oleje, vody a prachu).
2. Připojte odtahové vedení vzduchu nebo tlumič k přípojce odtahového vzduchu (3) a u typu SPC* dodatečně k přípojce odtahového vzduchu (3.1).
Koncepce odtahového vzduchu
► Aby byla dodržena třída krytí IP67, musí být sestaven odtahový kanál v suchém prostoru.
► Ovládací tlak musí být nejméně o 0,5 - 1 bar vyšší než tlak požadovaný pro koncovou polohu pneumatického pohonu.
► Tím se zabrání tomu, aby příliš malý rozdíl tlaku negativně ovlivňoval chování ovládání v horním rozsahu zdvihu.
► Během provozu udržujte kolísání ovládacího tlaku co nejnižší (max ±10 %). V případě větších výkyvů nejsou ovládací parametry kalibrované pomocí
funkce X.TUNE optimální.
UPOZORNĚNÍ!
Nesprávný ovládací tlak!
Příliš vysoký nebo příliš nízký ovládací tlak může narušit funkci nebo způsobit poškození majetku nebo netěsnost.
► Ovládací tlak musí být v předepsaném rozsahu tlaku.
► Dodržujte specifikace kvality stlačeného vzduchu (viz třída kvality média).
20
4
Č.
Označení
1 Redukční ventil
2
Označení přípojky odtahového
vzduchu: 3
Typ SPC*: Dodatečná přípojka odtahového vzduchu
Označení: 3.1
3
Přípojka ovládacího vzduchu
Označení: 1
4 Vzduchový filtr
