Pneumatische Installation - +Gf+ Spc Betriebsanleitung

Typ SPC
Stellungsregler
VORSICHT!
Beschädigung oder Funktionsausfall durch falschen Anschluss!
Durch eine falsch pneumatische Verbindung kann der Typ SPC Stellungsregler beschädigt werden. Bei offenen Anschlüssen Eindrin- gen von Schmutz
und Feuchtigkeit verhindern.
► Vor Inbetriebnahme korrekte pneumatische Verbindung gemäss Schema sicherstellen.
► Bei Inbetriebnahme Funktionsprüfung durchführen.
► Zur Einhaltung der Schutzart IP65 / IP67 den nicht benötigten Steuerluftausgang mit dem freien Steuerluftanschluss des An- triebs verbinden oder mit
einem Verschlussstopfen verschliessen.
HINWEIS!
► „In Ruhestellung" bedeutet, dass die Steuerventile des Typ SPC Stellungsreglers stromlos bzw. nicht betätigt sind.
► Bei feuchter Umgebungsluft kann bei Steuerfunktion A bzw. bei Steuerfunktion B eine Schlauchverbindung zwischen Steuerluft- ausgang 2
Stellungsreglers / Prozessreglers und den nicht angeschlossenen Steuerluftanschluss des Antriebs hergestellt werden. Dadurch wird die Federkammer
des Antriebs mit trockener Luft aus dem Entlüftungskanal des Typ SPC Stellungsreg- lers versorgt.

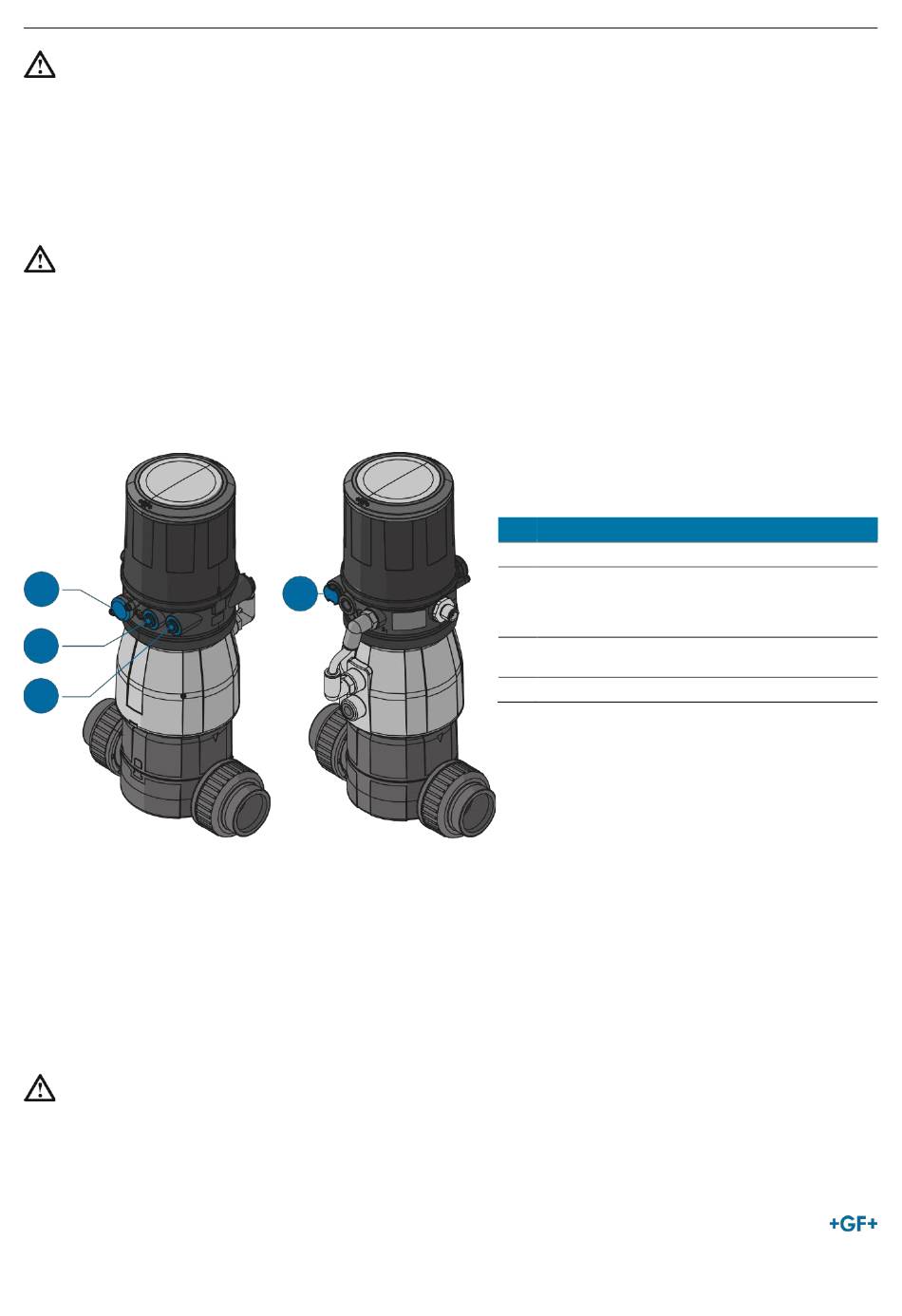

4.2

Pneumatische Installation

1
2
3
1. Das Steuermedium an den Steuerluftanschluss (3) anschliessen (3...7 bar; Instrumentenluft, öl-, wasser- und staubfrei).
2. Die Abluftleitung oder einen Schalldämpfer an den Abluftanschluss (3) und beim Typ SPC* zusätzlich an den Abluftanschluss (3.1) montieren.
Abluftkonzept
► Für die Einhaltung der Schutzart IP67 muss eine Abluftleitung in den trockenen Bereich montiert werden.
► Der anliegende Steuerdruck muss mindestens 0,5...1 bar höher sein, als der für die Endstellung des pneumatischen Antrieb erforderliche Druck.
► Dadurch wird verhindert, dass eine zu kleine Druckdifferenz das Regelverhalten im oberen Hubbereich negativ beeinflusst.
► Die Schwankungen des Steuerdrucks während des Betriebs möglichst gering halten (max. ±10 %). Bei grösseren Schwankungen sind die mit der
Funktion X.TUNE eingemessenen Reglerparameter nicht optimal.
VORSICHT!
Falscher Steuerdruck!
Zu hoher oder zu niedriger Steuerdruck kann die Funktion beeinträchtigen oder Sachschäden bzw. Leckagen verursachen.
► Der Steuerdruck muss sich innerhalb des vorgegebenen Druckbereichs befinden.
► Angaben zur Druckluft-qualität beachten (siehe Qualitätsklasse Steuermedium).
52
4
Nr. Označení
1 Druckbegrenzungsventil
2 Abluftanschluss
Beschriftung: 3
Typ SPC*: Zusätzlicher Abluftanschluss
Beschriftung: 3.1
3 Steuerluftanschluss Beschriftung: 1
4 Zuluftfilter
