Design; Funkce - +Gf+ Spc Betriebsanleitung

Návod k obsluze
3.2

Design

1
2
3
4
5
3.3

Funkce

4

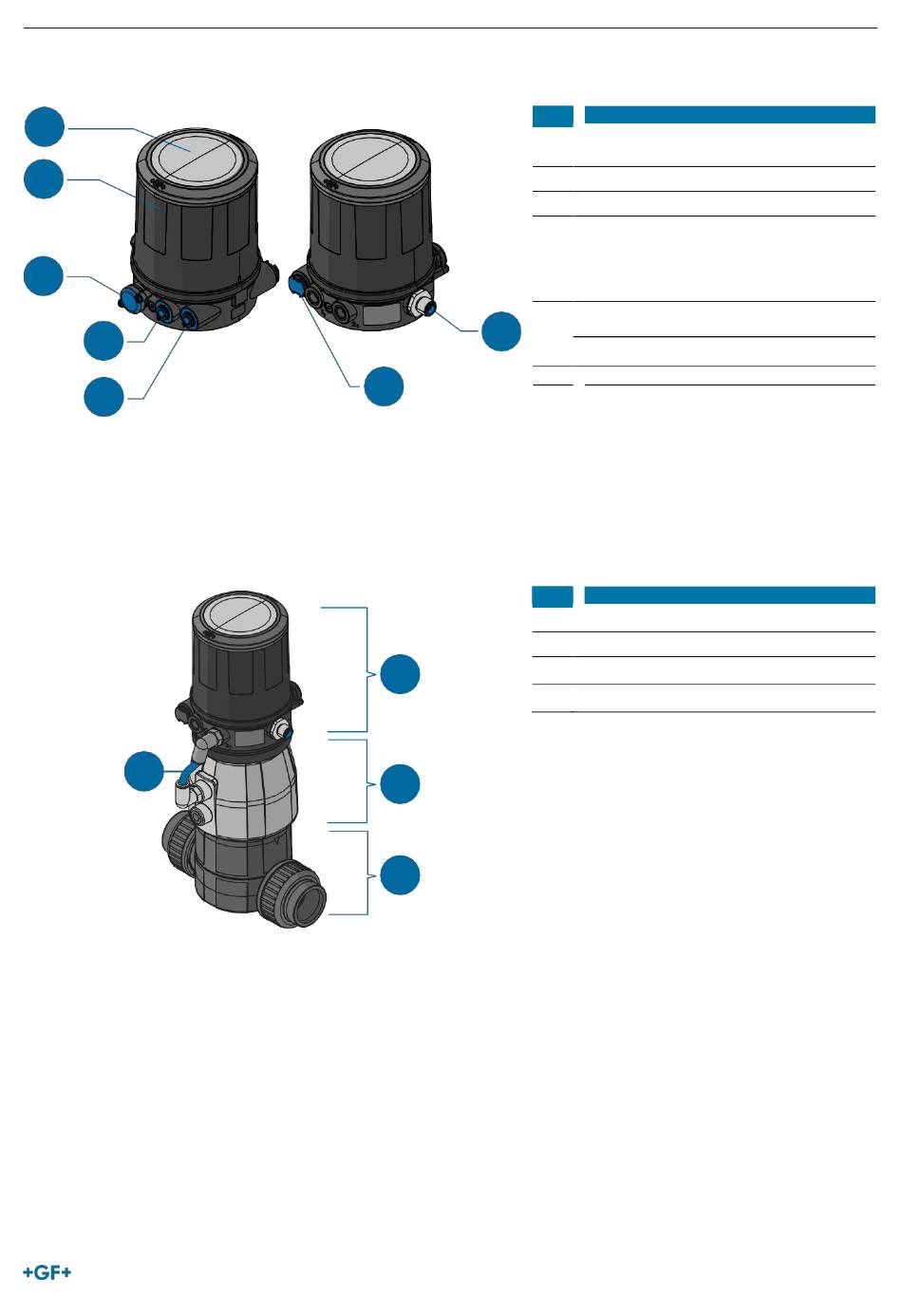

Pozicionér typu SPC je elektropneumatický pozicionér pro pneumaticky ovládané ovládací ventily s jednočinnými pohony. Pozicionér typu SPC se montuje
na pneumatický pohon a reguluje polohu ventilu.
Pozicionér typu SPC nepřetržitě porovnává aktuální polohu (skutečnou hodnotu polohy) se specifikací externího standardního signálu (hodnota nastavené
polohy). V případě odchylky ovládání elektropneumatický řídicí systém zajistí, aby pohon opravil skutečnou hodnotu polohy.
Č.
1
2
3
4
5
6
6
7
7
Č.
1
2
3
3
4
2
1
Pozicionér typu SPC
SPC
Označení
Průhledný kryt
Pod dekódovacím modulem se stavovými LED
Kryt skříně
Redukční ventil
Označení přípojky odtahového
vzduchu: 3
Typ SPC*: Připojení přídavného odtahového vzduchu
Popisek: 3.1
Připojení ovládacího vzduchu
Popisek: 1
Elektrické připojení
Vzduchový filtr
Označení
Ventil
Pneumatický pohon
Pozicionér typu SPC
Připojení ovládacího vzduchu
13
