3.2

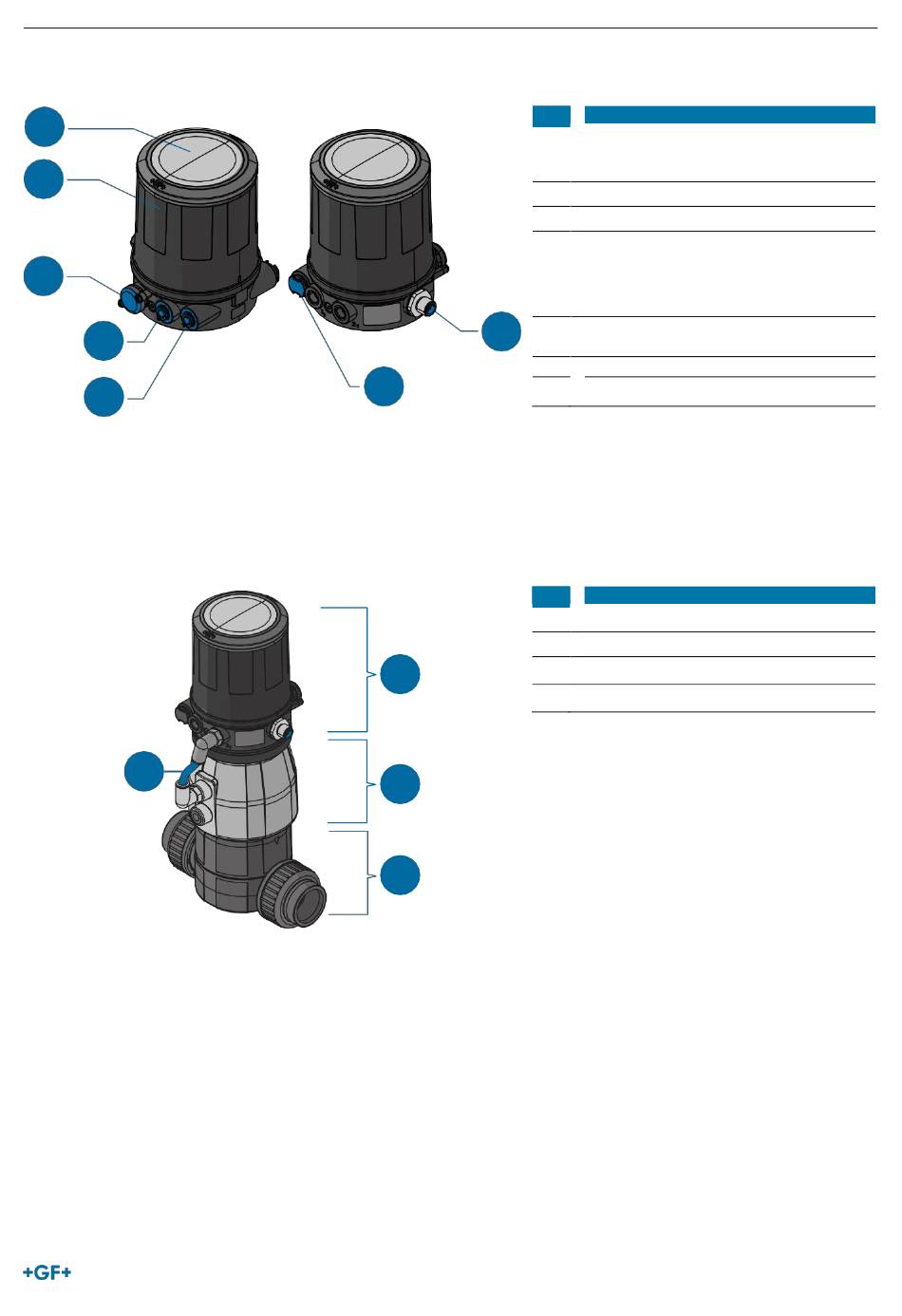

Structure

1
2
3
4
5
3.3

Fonction

4
Le régulateur de position de type SPC est un régulateur de position électropneumatique pour vannes de régulation à actionnement pneumatique avec des
servomécanismes à simple effet. Le régulateur de position de type SPC est monté sur le servomécanisme pneumatique et il contrôle la position de la vanne.
Le régulateur de position de type SPC compare en continu la position actuelle (valeur de position réelle) avec la valeur par défaut du signal normalisé externe
(valeur de position de consigne). En présence d'une différence de régulation, une correction correspondan- te de la valeur de position réelle est opérée par
le servomécanisme grâce au système de réglage électropneumatique.
N°
1
2
3
4
6
5
6
7
7
N°
1
2
3
3
4
2
1
Régulateur de position de type
SPC
Désignation
Capot transparent
Module de décodage placé en dessous avec
interrupteurs à coulisse
Corps du boîtier
Limitateur de pression
Raccord d'évacuation Marquage : 3
Type SPC* : raccord d'évacuation supplé-
mentaire
Marquage : 3.1
Raccord d'air de commande
Marquage : 1
Raccordement électrique
Filtre d'arrivée d'air
Désignation
Vanne
Entraînement pneumatique
Régulateur de position de type SPC
Raccord d'air de commande
