Pozicionér typu SPC
SPC
6.1.1 Příprava
► Odšroubujte průhledný kryt polohovacího zařízení typu SPC, abyste mohli ovládat tlačítka a dvoupolohové mikropřepínače.
POZNÁMKA!
Prasknutí pneumatických spojovacích dílů v důsledku rotačního účinku.
► Při povolování a šroubování průhledného krytu netiskněte proti pohonu ventilu, ale proti základnímu pouzdru.
LED1
LED2
ON DIP
1 2 3 4
S1/X-TUNE
POZNÁMKA!
Chcete-li provést X.TUNE, musí být pozicionér typu SPC v provozním stavu AUTOMATIC (DIP spínač 4 = OFF).
30
1
2
3
4
5
S2

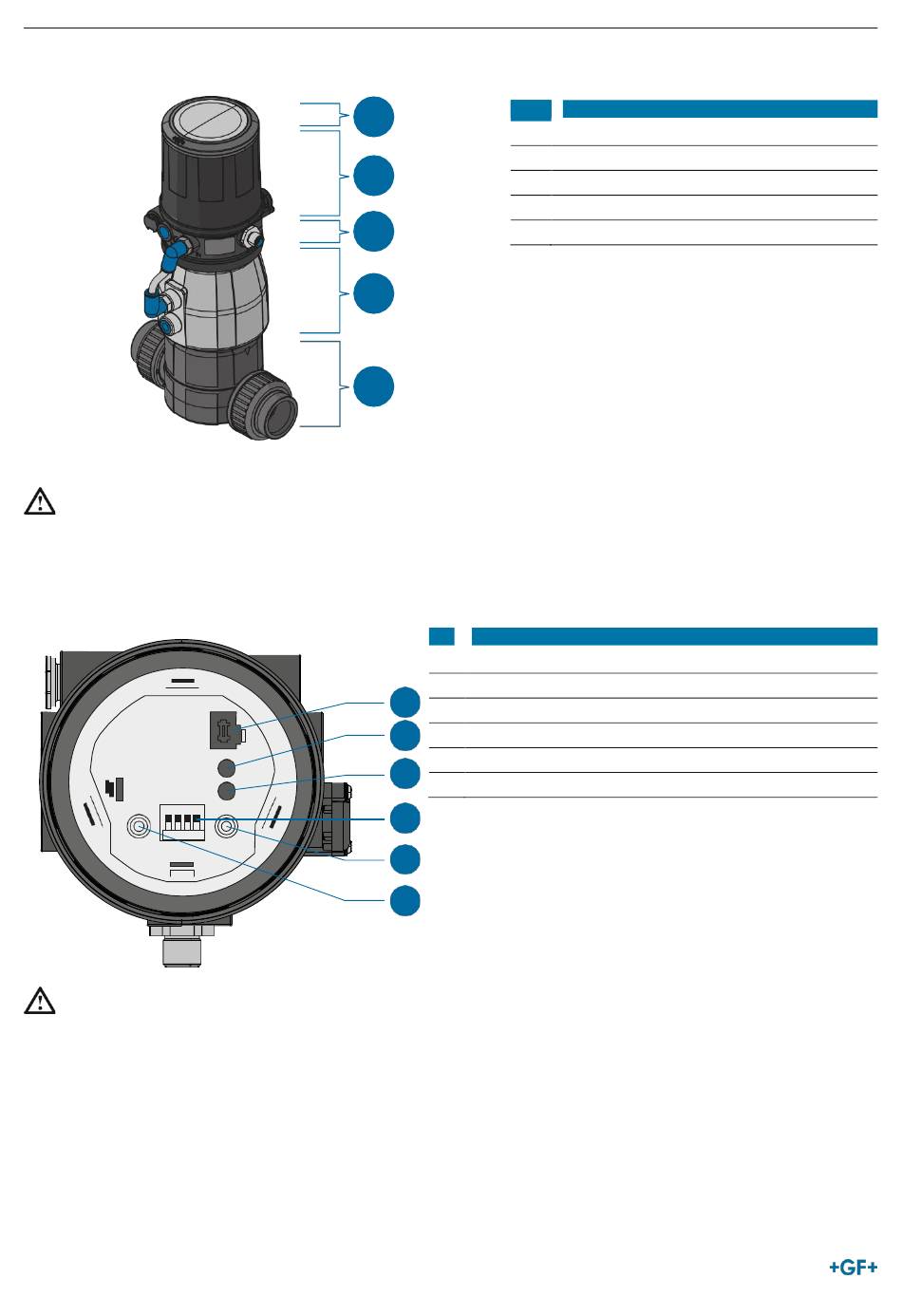

Č. Označení
1 Průhledný kryt
2 Kryt skříně
3 Základní skříň
4 Pohon
5 Ventil
Č.
Označení
1 Komunikační rozhraní
2 LED 1
1
3 LED 2
2
4 Spínač DIP
5 Tlačítko 2
3
6 Tlačítko 1
4
5
6
