EINSTELLUNG
DER
SPITZENWERTANZEIGE
I. Die Instrumente gemäß Abbildung 8-1 anschließen.
2. Den Dolby-Geräuschunterdrückungsschalter
ausschalten.
3. Eine Normalbandcassette
in das Gerät einsetzen
und das
Gerät
auf
die
Aufnahme-Betriebsart
einstellen.
Dann
Aussteuerungsregler
VR 102 und VR202 so einstellen, daß
der elektronische Spannungsmesser 580 mV anzeigt.
4. Die Spitzenwertanzeige
beobachten und nachprüfen, 0b das
Segment OdB bei dem Eingangssignal aufleuchtet. Wenn
das Segment O dB nicht
aufleuchtet,
die Nachstellung
gemäß Tabelle 8-1 vornehmen.
MECHANISCHE
EINSTELLUNGEN
EINSTELLUNG
DES ANDRUCKROLLENDRUCKES
(Siehe Abbildung 8-2).
1. Das Gerät auf die Wiedergabe-Betriebsart
einstellen.
2. Einen Spannungsmesser mit einer Teilung von O bis 500 g
gegenden Teil A) der Andruckrolle drücken, damit sich
diese von der Tonwelle
löst. Dann den Spannungsmesser
langsam zurückbewegen
und dessen Anzeige ablesen, wenn
die
Andruckrolle
die
Tonwelle
berührt
Oder
diese
wieder zu drehen beginnt. Die Anzeige sollte 350 bis 420 g
betragen.
3. 1st die Anzeige nicht zwischen 350 und 420 g, die Andruck-
rolle durch Biegen ihrer Druckfeder entsprechend einstellen
Oder diese auswechseln.
MESSUNG DES DREHMOMENTS
IN DER WIEDERGABE./
SCHNELLVORLAUF-/RÜCKSPUL-BETRIEBSARV
(Siehe Tabelle 8-2).
l. Eine Drehmomentrneßcassette
in das Gerät einsetzen.
2. Beim
Messen des Drehmoments
in den einzelnen
Betriebs-
arten sollten sich die in Tabelle 8-2 gezeigten Werte erge-
ben.
EINSTELLUNG
DER BANDGESCHWINDIGKEIT
(Siehe Abbildung 8-3.)
1. Den Frequenzzähler
gemäß Abbildung
8-3 an das Gerät
anschließen.
2. Eine Testbandcassette (TEAC, MTT-I II, aufgenommen mit
3 kHz)
in das Gerät einsetzen
und
die Bandmitte
wieder-
geben.
3. Dann den Regelwiderstand
mit Hilfe eines Flachschrauben-
ziehers für Hochfrequenzeinstellung
durch das Einstelloch
am Motorboden
so einstellen, daß der Frequenzzähler 2960
bis 3000 Hz anzeigt.
EINSTELLUNG
DES AUFNAHME-/WIEDERGABEKOPF-
AZIMUTHS
I. Die Instrumente gemäß Abbildung
8-4 anschließen.
2. Den Betriebsartenwahlschalter
auf "normal"
einstellen.
3. Eine Testcassette (TEAC, MTT-114, 10 kHz, 250 pWb/mm,
aufgezeichnet mit —10 dB) in das Gerät einsetzen und wie-
dergeben.
4. Die Kopfazimut-Einstellschraube
so einstellen, daß die An-
zeige des elektronische
Spannungsmessers
maximal
ist.
Zur Beachtung:
Wenn ein Zweistrahloszilloskop
zur Verfüngung steht, die Ein-
stellung
so vornehmen,
daß die Anzeige des Oszilloskops
maximal
und der Phasen-/Ausgangsunterschied
zwischen den
Kanälen möglichst gering ist. Nach der Einstellung nachprüfen,
0b die Kopfazimut-Einstellschraube
fest angezogen ist.
RT-150H
REGLAGE
DU
COMPTEUR
D'AFFICHAGE
DE
CRETE
Brancher Ies appareils comme le montre la Figure 8-1.
1.
2.
Couper le commutateur
Dolby NR.
Charger une bande cassette normale dans I'appareil
3.
die
placer dans Ie mode d'enregistrement.
Pouis régler Ies com-
mandes de niveau d'enregistrement
V R 102 et VR202
telle sorte que le voltmétre électronique
indique 580mV.
4.
En observant
Ie compteur
d'affichage
de niveau
vérifier que Ie segment de OdB s'allume å I'entrée de signal.
Si Ie segment de OdB ne s'allume pas, effectuer Ie réglage
une fois suivant
le Tableau
8-1 .
REGLAGE
MECANIQUE
REGLAGE
DE LA PRESSION
DU GALET
PINCEUR
(Voir la Figure 8-2.)
1.
Placer l'appareil dans Ie mode de lecture.
2.
Placer la jauge de tension qui est granduée de Oå 500 g sur
Ia partie (A du galet pinceur pour le séparerdu cabestan.
Puis détendre
lentement
la jauge de tension et prendre sa
lecture
quand
Ie galet pinceur
touche
sich
commence å tourner. La lecture doit étre de 350 g å 420 g.
Si la lecture n'est pas dans Ia gamme de 350 g å 420 g,
3.
régler Ie galet pinceur en pliant le ressort de pression du
galet pinceur
ou en Ie remplacant.
MESURE
DU COUPLE
DE LECTURE/AVANCE
RETOUR
(Voir
le Tableau
8-2.)
1. Charger une cassette de mesure de couple dans l'appareil.
2. Le couple de chaque mode doit correspondre
(Voir le Tableau 9-1
REGLAGE
DE
LA VITESSE
DE LA BANDE
(Voir
Ia Figure 8-3.)
I.
Brancher le fréquencemétre
å l'appareil comme le montre la
Figure 8-3.
2.
Charger une bande d'essai (TEAC, MTT-I II, enregistrée å
3 kHz) dans I'appareil et en faire Ia lecture en son milieu.
3.
Puis régler la résistance semi-variable en introduisant
tournevis plat de réglage de haute-fréquence,
réglage de la base du moteur de telle sorte que le fréquence-
metre indique
2960 å 3000 Hz.
REGLAGE
DE L'AZIMUTH
DE LA TETE
D'ENREGISTRE-
MENT/LECTURE
I. Brancher les instruments comme Ie montre Ia Figure 8-4.
2. Régler le commutateur de sélection de mode sur Ia position
"normal".
3. Placer une bande d'essai (TEAC MTT-114, 10 kHz, 250
pWb/mm, enregistrée å —10 dB) dans l'appareil et en faire
Ia lecture.
4. Régler la vis de réglage de l'azimuth
de la téte de telle sorte
que le voltmétre électronique indique Ie maximum.
Note:
Si un oscilloscope å double trace est disponible, effectuer le
réglage de tell sorte que Ia lecture de l'oscilloscope soit maxi-
male et avec Ia moindre différence
de phase/sortie entre les
canaux. Aprés Ie travail, vérifier que la vis de réglage de l'azi-
muth
de Ia téte ait été fortement
serrée.
—9—
RT-150H
DE
NIVEAU
ICI:
VHILA3160//-1
(LA3160)
et le
de
de créte,
IC2, 3: VHIHA12038N-1
Ie cabestan ou
RAPIDE/
aux valeurs
IC501:
VHIL78M15//.1
(L 78M15)
un
FRONT
VIEW
par Ie trou de
1, INPUT
2. GND
3. OUTPUT
GL-5HD21
GL-5EG821
2SC945
AP
000
ECB
FRONT
VIEW
'Pur
1:
ANODE
2:
CATHODE
(HA12038N)
IC601:
VH11R2E27A/-1
(l R2E27A)
D.
Ds
.02
GNO
04
D'

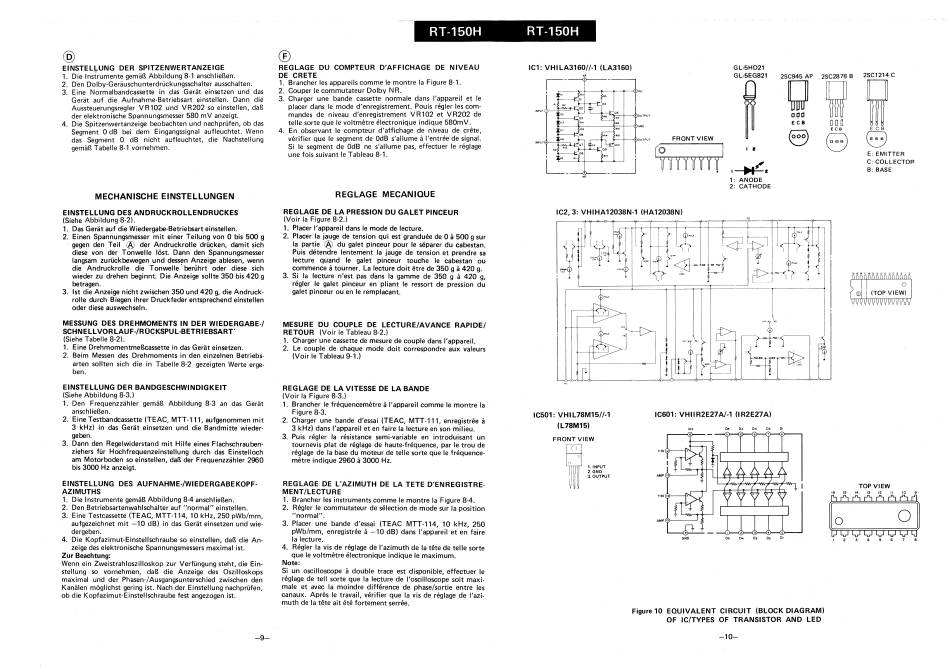

Figure 10 EQUIVALENT
CIRCUIT
(BLOCK DIAGRAM)
OF IC/TYPES
OF
TRANSISTOR
AND
LED
2SC1214
c
2SC2878
B
E: EMITTER
C: COLLECTOR
B: BASE
(TOP
VIEW)
TOP
VIEW
15
14
10
9
o
o
5
6
