Kabelanschluss

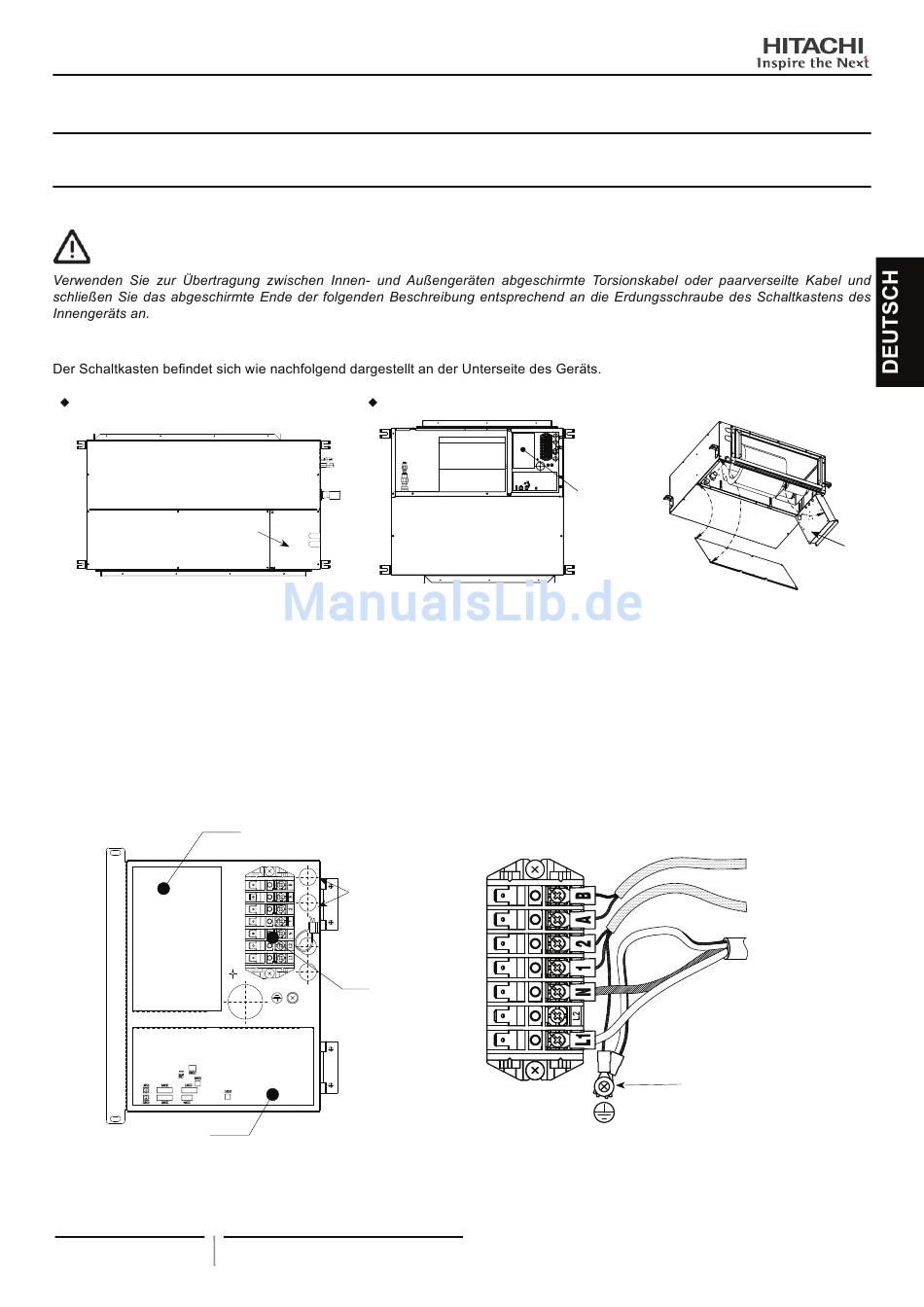

6 KABELANSCHLUSS
6.1 KABELANSCHLÜSSE DES INNENGERÄTS
V O R S I C H T
Einbauort des Schaltkastens
RPI
Draufsicht
Schaltkasten
Verkabelung
1 Nehmen Sie die Wartungsklappe von der Unterseite des Geräts ab.
2 Schneiden Sie die Mitte der Gummihülse in der Kabelanschlussaussparung des Geräts aus.
3 Schließen Sie das Stromkabel und die Erdungskabel an die Anschlüsse im Schaltkasten an.
4 Verbinden Sie die Kabel zwischen Innen- und Außengerät.
5 Schließen Sie das Fernbedienungskabel an.
6 Sichern Sie die Kabel mit der Kabelklemme im Inneren des Innengeräts.
7 Dichten Sie die Anschlussaussparung mit Isoliermaterial (Abdeckplatte) ab, nachdem Sie die Kabel durchgeführt haben, um das
Gerät vor Kondenswasser oder Insekten zu schützen.
Schaltkasten-Layout:
PCB1
PCB2
TB: Anschlussleiste
PCB (1/2): Leiterplatte
37 PMML0246A rev.0 - 05/2012
RPIM
Ansicht des
RPIM-Geräts von unten
Schaltkasten
TB
Schaltkasten
Erdungsschraube
Schaltkasten
Fernbedienung
Übertragungskabel
Stromversorgungs-
kabel (Einphasen-
gerät)
