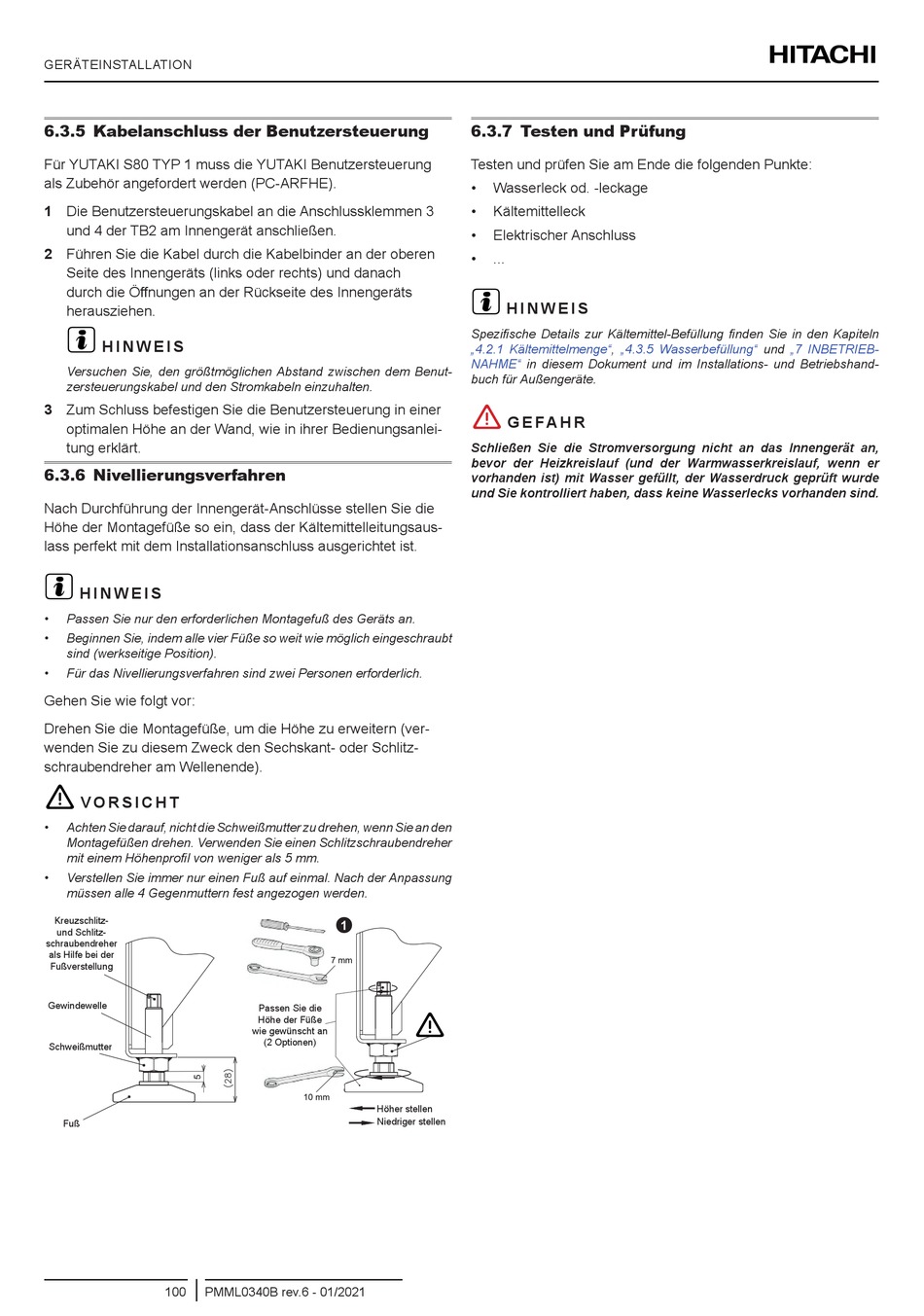

GERÄTEINSTALLATION
6.3.5 Kabelanschluss der Benutzersteuerung
Für YUTAKI S80 TYP 1 muss die YUTAKI Benutzersteuerung
als Zubehör angefordert werden (PC-ARFHE).
1 Die Benutzersteuerungskabel an die Anschlussklemmen 3
und 4 der TB2 am Innengerät anschließen.
2 Führen Sie die Kabel durch die Kabelbinder an der oberen
Seite des Innengeräts (links oder rechts) und danach
durch die Öffnungen an der Rückseite des Innengeräts
herausziehen.
?
H I N W E I S
Versuchen Sie, den größtmöglichen Abstand zwischen dem Benut-
zersteuerungskabel und den Stromkabeln einzuhalten.
3 Zum Schluss befestigen Sie die Benutzersteuerung in einer
optimalen Höhe an der Wand, wie in ihrer Bedienungsanlei-
tung erklärt.
6.3.6 Nivellierungsverfahren
Nach Durchführung der Innengerät-Anschlüsse stellen Sie die
Höhe der Montagefüße so ein, dass der Kältemittelleitungsaus-
lass perfekt mit dem Installationsanschluss ausgerichtet ist.
?
H I N W E I S
•
Passen Sie nur den erforderlichen Montagefuß des Geräts an.
•
Beginnen Sie, indem alle vier Füße so weit wie möglich eingeschraubt
sind (werkseitige Position).
•
Für das Nivellierungsverfahren sind zwei Personen erforderlich.
Gehen Sie wie folgt vor:
Drehen Sie die Montagefüße, um die Höhe zu erweitern (ver-
wenden Sie zu diesem Zweck den Sechskant- oder Schlitz-
schraubendreher am Wellenende).
!
V O R S I C H T
•
Achten Sie darauf, nicht die Schweißmutter zu drehen, wenn Sie an den
Montagefüßen drehen. Verwenden Sie einen Schlitzschraubendreher
mit einem Höhenprofil von weniger als 5 mm.
•
Verstellen Sie immer nur einen Fuß auf einmal. Nach der Anpassung
müssen alle 4 Gegenmuttern fest angezogen werden.
Kreuzschlitz-
und Schlitz-
schraubendreher
als Hilfe bei der
Fußverstellung
Gewindewelle
Schweißmutter
Fuß
100
PMML0340B rev.6 - 01/2021
Passen Sie die
!
Höhe der Füße
wie gewünscht an
(2 Optionen)
Höher stellen
Niedriger stellen
6.3.7 Testen und Prüfung
Testen und prüfen Sie am Ende die folgenden Punkte:
•
Wasserleck od. -leckage
•
Kältemittelleck
•
Elektrischer Anschluss
•
...
?
H I N W E I S
Spezifische Details zur Kältemittel-Befüllung finden Sie in den Kapiteln
„4.2.1
Kältemittelmenge",
„4.3.5
NAHME" in diesem Dokument und im Installations- und Betriebshand-
buch für Außengeräte.
!
G E FA H R
Schließen Sie die Stromversorgung nicht an das Innengerät an,
bevor der Heizkreislauf (und der Warmwasserkreislauf, wenn er
vorhanden ist) mit Wasser gefüllt, der Wasserdruck geprüft wurde
und Sie kontrolliert haben, dass keine Wasserlecks vorhanden sind.
Wasserbefüllung" und
„7 INBETRIEB-
