Kabelanschluss

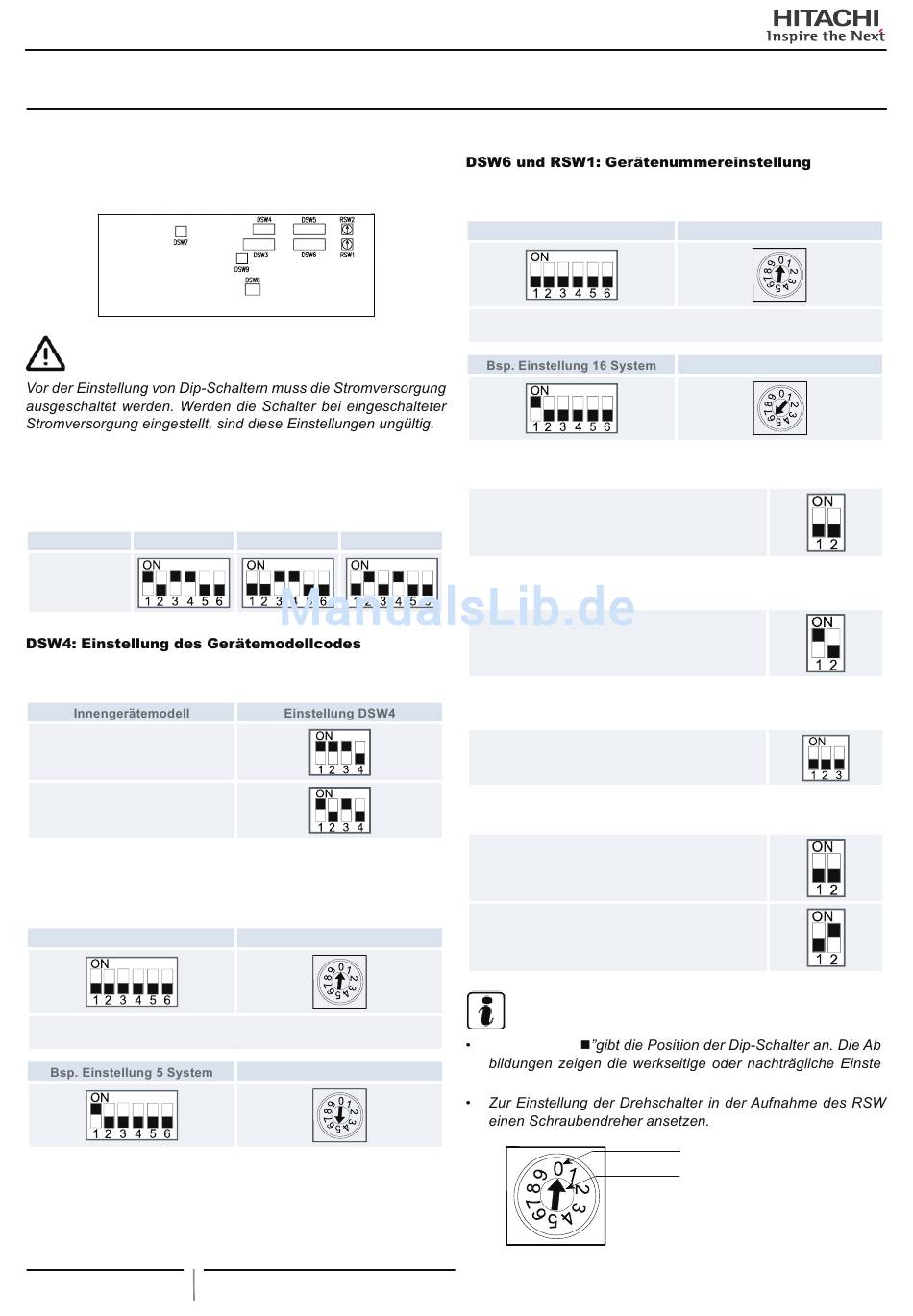

6.2 EINSTELLUNG DER DIP-SCHALTER

Anzahl und Position der Dip-Schalter
Die Position der Dip-Schalter in der PCB2 ist die Folgende:
V O R S I C H T
DSW3: Einstellung des Leistungscodes
Einstellungen sind nicht erforderlich, da sie bei Lieferung vore-
ingestellt sind. Mit diesem Dip-Schalter wird der Leistungscode
eingestellt, der dem PS-Wert des Innengerätes entspricht.
PS 0.8
Einstellposition
Einstellungen sind nicht erforderlich. Mit diesem Schalter wird die
Modellnummer eingestellt, die dem Innengerätetyp entspricht.
RPIM
RPI
DSW5 und RSW2: Einstellung der Kältemittelkreislau-
fnummer
Das Einstellen ist erforderlich. Werkseinstellung.
DSW5
Dieses Beispiel zeigt die Einstellung von DSW5 und RSW2. Werksei-
tig können bis zu 63 Schalter eingestellt werden
38
1.0
RSW2
RSW2
PMML0246A rev.0 - 05/2012
In der folgenden Abbildung ist die werkseitige Einstellung geken-
nzeichnet.
DSW6
Dieses Beispiel zeigt die Einstellung von DSW6 und RSW1. Werksei-
tig können bis zu 63 Schalter eingestellt werden.
DSW7: Fernbedienungsauswahl
Einstellungen sind nicht erforderlich.
Werkseinstellung.
1.5
DSW7: Ersetzen der Sicherung
Bei einer hohen Spannung an der PCB2 wird die
Sicherung ausgelöst. In solchen Fällen korrigieren
Sie zunächst die Kabel, bevor Sie Nr. 1 einschal-
ten (siehe nebenstehende Abbildung).
DSW8: Zusätzliche Funktionen
Einstellungen sind nicht erforderlich. Werkseitige
Einstellung.
DSW9: Leistungseinstellung 0,6 PS
Werkseinstellung
0,8 PS RPI(M) Geräte können mit DSW9 #2 auf
EIN auf 0,6 PS eingestellt werden. Dies ist nur
bei Kombinationen mit der Set-Free-Miniserie 2
verfügbar.
H I N W E I S
Das Zeichen „
llung.
RSW1
RSW1
Anzeige
Flachkopfschraubendreher verwenden
-
-
