7 Überblick

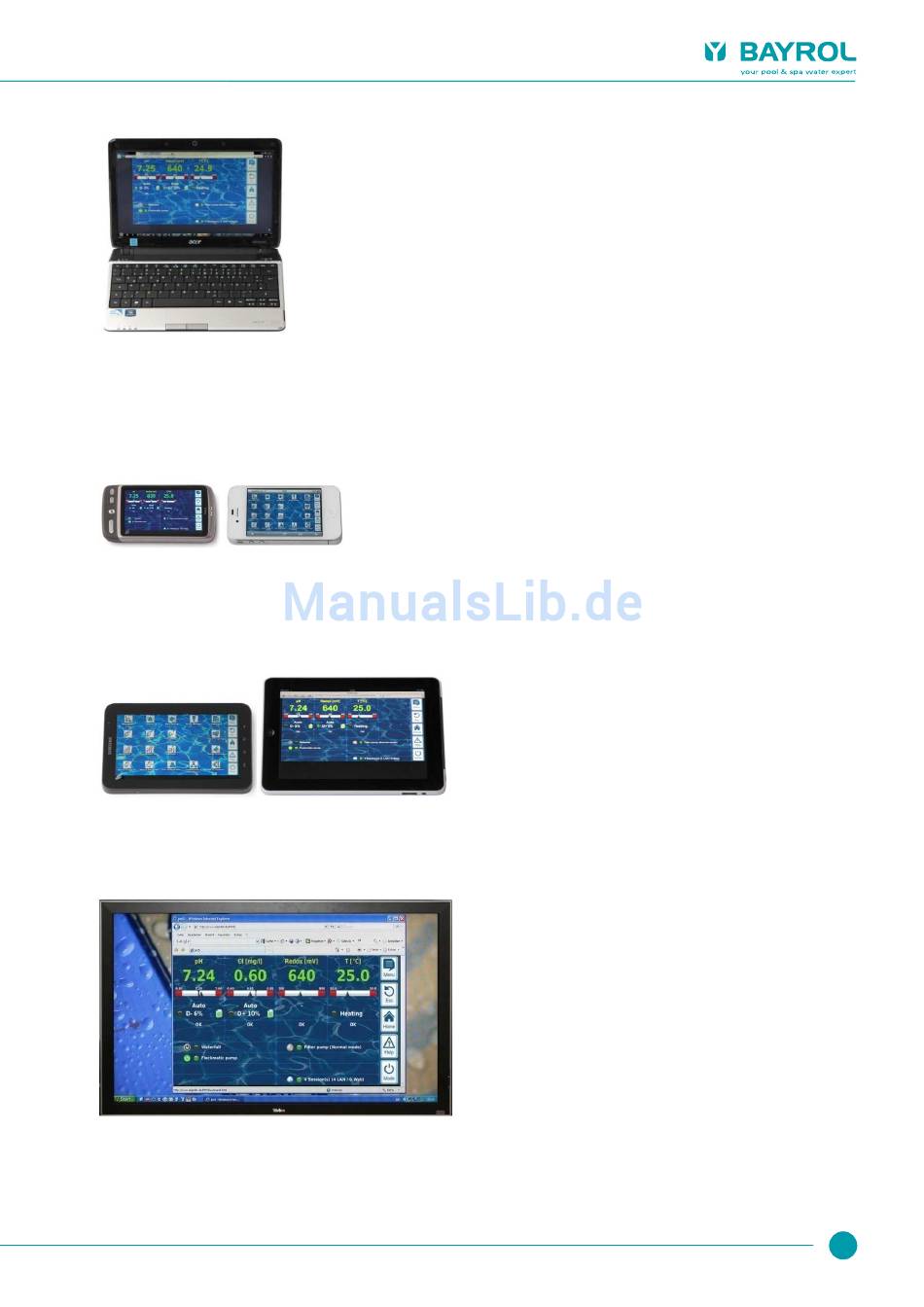

Geeignete Geräte und Systeme für den Fernzugriff
Alle Arten PCs, z.B.:
•
Desktop PCs, Notebooks, Netbooks
•
Home- / Mediacenter-PCs
• ®
PCs mit Microsoft Windows
• ® ®
Apple iMac oder MacBook
•
PCs mit Linux Betriebssystem
Smartphones, z.B.:
•
®
Apple iPhone
•
Smartphones mit Google Android
•
Smartphones mit einem Windows
•
®
BlackBerry Smartphones
Tablet PCs, z.B.:
• ®
Apple iPad
•
Tablet PCs mit Google Android
®
(z.B. Samsung Galaxy Tab )
Webfähige TV-Geräte
(bzw. TV-Geräte, die als PC-Bildschirm genutzt werden)
Betriebssystem
PCs
®
Betriebssystem
®
Betriebssystem
®
Betriebssystem
Gebäudeautomatisierung
Systeme für die Gebäudeautomatisierung (BMS – Building
Management System) sowie Touchpanels für den Wohnbereich
können für den Fernzugriff auf den PoolManager
wenn sie einen modernen Standard-Webbrowser zur Verfügung
stellen. Dies ist bei immer mehr aktuellen Systemen der Fall.
7.3.6

Schnittstellen

Mess-Eingänge:
•
pH (BNC-Buchse)
•
3x Temperatur (Sensor-Typen PT1000 oder KTY83)
Je nach Geräte-Variante:
•
Cl / Br (potentiostatisches 3-Elektroden-System)
•
Redoxpotential (BNC-Buchse)
Schalt-Eingänge:
•
Flow-Schalter (Messwasserkreis),
optionaler Druckschalter (Umwälzkreis)
•
2 Niveau-Eingänge für pH und Desinfektion
•
4 zusätzliche Schalt-Eingänge für Zusatz-Funktionen
Relais-Ausgänge:
•
3 Dosier-Relais (pH-Minus, pH-Plus, Desinfektion). Unbenutzte
Dosier-Relais sind alternativ für Zusatz-Funktionen nutzbar.
•
Alarm-Relais (alternativ für Zusatz-Funktionen nutzbar)
•
4 Relais (OUT1..OUT4) für Zusatz-Funktionen
Jeder einzelne Relais-Ausgang kann individuell als 230V~-Ausgang
oder potentialfreier Schalter konfiguriert werden.
Kommunikations-Schnittstellen:
•
Ethernet LAN (RJ45) Netzwerk-Anschluss
•
Interne USB-Schnittstelle für Memory Sticks
(wird auch für Software-Updates genutzt)
•
CAN-Bus für externe Feature-Box (in Vorbereitung)
Optionale Steck-Module (bis zu 3 Stück)
•
4x Stromausgang 4-20mA
•
Weitere zukünftige Steck-Module nach Bedarf
® genutzt werden,
