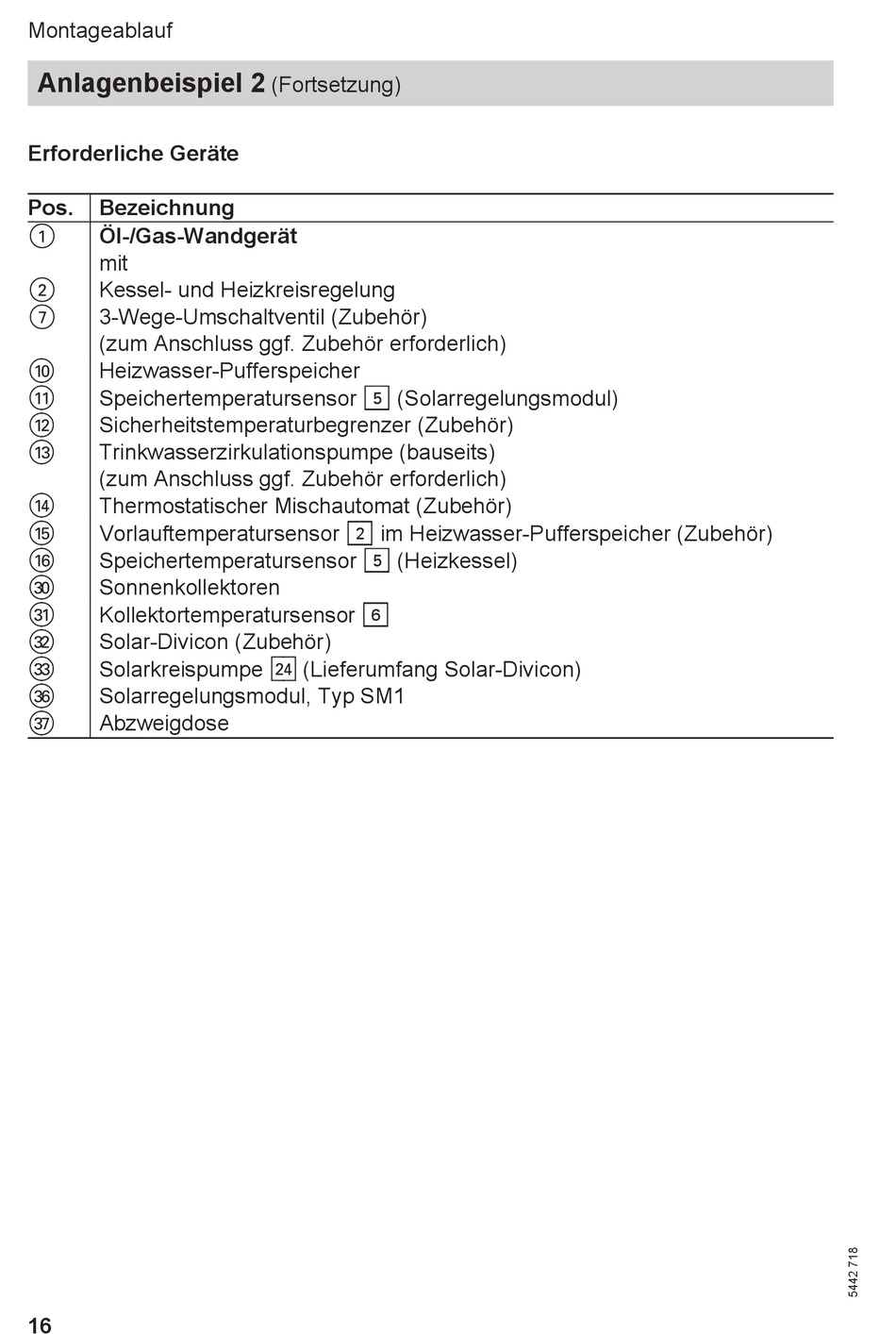

Montageablauf
Anlagenbeispiel 2
Erforderliche Geräte
Pos. Bezeichnung
1 Öl-/Gas-Wandgerät
mit
2 Kessel- und Heizkreisregelung
7 3-Wege-Umschaltventil (Zubehör)
(zum Anschluss ggf. Zubehör erforderlich)
qP Heizwasser-Pufferspeicher
qQ Speichertemperatursensor % (Solarregelungsmodul)
qW
Sicherheitstemperaturbegrenzer (Zubehör)
qE Trinkwasserzirkulationspumpe (bauseits)
(zum Anschluss ggf. Zubehör erforderlich)
qR Thermostatischer Mischautomat (Zubehör)
qT Vorlauftemperatursensor ? im Heizwasser-Pufferspeicher (Zubehör)
qZ Speichertemperatursensor % (Heizkessel)
eP Sonnenkollektoren
eQ Kollektortemperatursensor &
eW Solar-Divicon (Zubehör)
eE Solarkreispumpe sF (Lieferumfang Solar-Divicon)
eZ
Solarregelungsmodul, Typ SM1
eU Abzweigdose
16
(Fortsetzung)
