Montageablauf

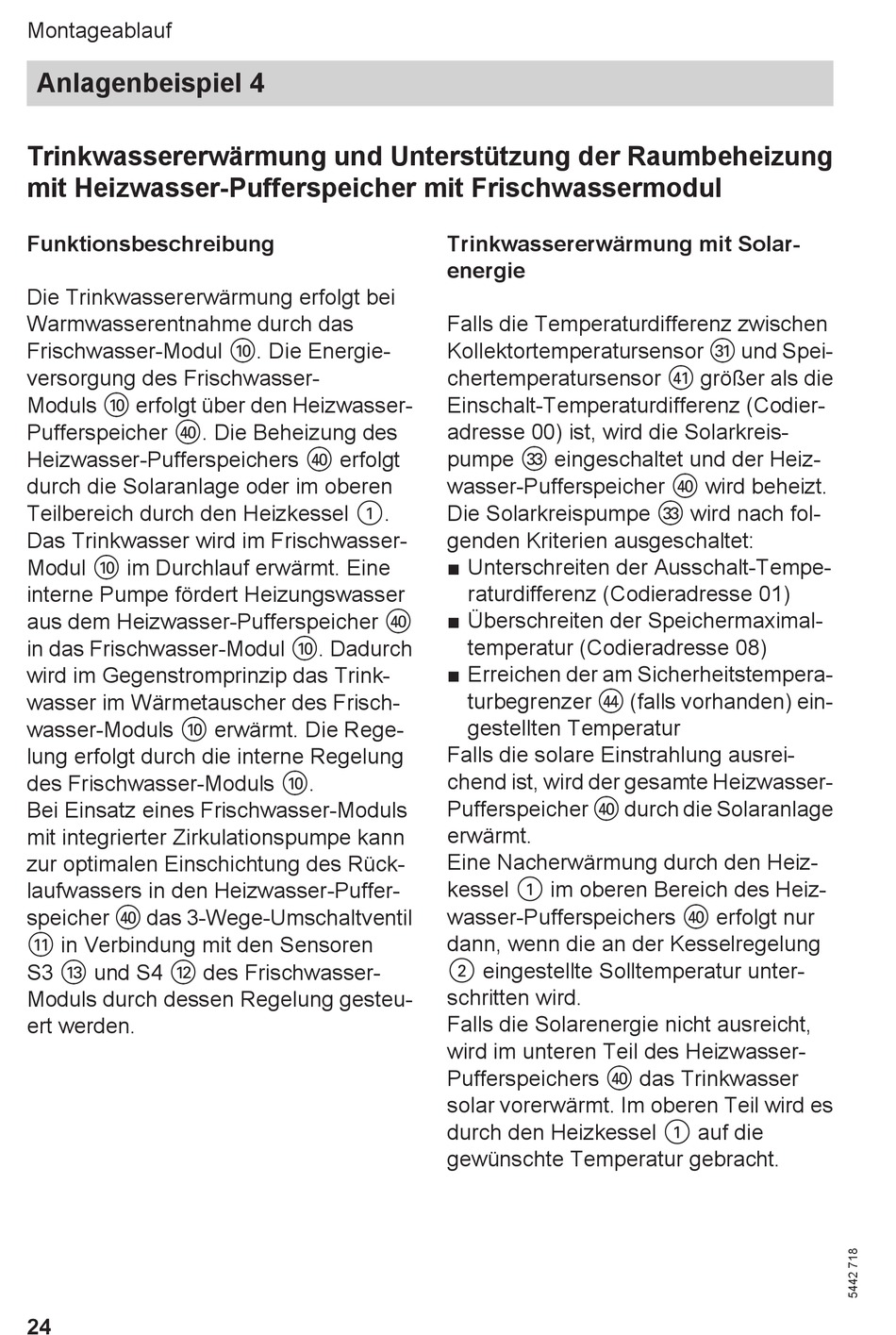

Anlagenbeispiel 4

Trinkwassererwärmung und Unterstützung der Raumbeheizung
mit Heizwasser-Pufferspeicher mit Frischwassermodul
Funktionsbeschreibung
Die Trinkwassererwärmung erfolgt bei
Warmwasserentnahme durch das
Frischwasser-Modul qP. Die Energie-
versorgung des Frischwasser-
Moduls qP erfolgt über den Heizwasser-
Pufferspeicher rP. Die Beheizung des
Heizwasser-Pufferspeichers rP erfolgt
durch die Solaranlage oder im oberen
Teilbereich durch den Heizkessel 1.
Das Trinkwasser wird im Frischwasser-
Modul qP im Durchlauf erwärmt. Eine
interne Pumpe fördert Heizungswasser
aus dem Heizwasser-Pufferspeicher rP
in das Frischwasser-Modul qP. Dadurch
wird im Gegenstromprinzip das Trink-
wasser im Wärmetauscher des Frisch-
wasser-Moduls qP erwärmt. Die Rege-
lung erfolgt durch die interne Regelung
des Frischwasser-Moduls qP.
Bei Einsatz eines Frischwasser-Moduls
mit integrierter Zirkulationspumpe kann
zur optimalen Einschichtung des Rück-
laufwassers in den Heizwasser-Puffer-
speicher rP das 3-Wege-Umschaltventil
qQ in Verbindung mit den Sensoren
S3 qE und S4 qW des Frischwasser-
Moduls durch dessen Regelung gesteu-
ert werden.
24
Trinkwassererwärmung mit Solar-
energie
Falls die Temperaturdifferenz zwischen
Kollektortemperatursensor eQ und Spei-
chertemperatursensor rQ größer als die
Einschalt-Temperaturdifferenz (Codier-
adresse 00) ist, wird die Solarkreis-
pumpe eE eingeschaltet und der Heiz-
wasser-Pufferspeicher rP wird beheizt.
Die Solarkreispumpe eE wird nach fol-
genden Kriterien ausgeschaltet:
■ Unterschreiten der Ausschalt-Tempe-
raturdifferenz (Codieradresse 01)
■ Überschreiten der Speichermaximal-
temperatur (Codieradresse 08)
■ Erreichen der am Sicherheitstempera-
turbegrenzer rR (falls vorhanden) ein-
gestellten Temperatur
Falls die solare Einstrahlung ausrei-
chend ist, wird der gesamte Heizwasser-
Pufferspeicher rP durch die Solaranlage
erwärmt.
Eine Nacherwärmung durch den Heiz-
kessel 1 im oberen Bereich des Heiz-
wasser-Pufferspeichers rP erfolgt nur
dann, wenn die an der Kesselregelung
2 eingestellte Solltemperatur unter-
schritten wird.
Falls die Solarenergie nicht ausreicht,
wird im unteren Teil des Heizwasser-
Pufferspeichers rP das Trinkwasser
solar vorerwärmt. Im oberen Teil wird es
durch den Heizkessel 1 auf die
gewünschte Temperatur gebracht.
