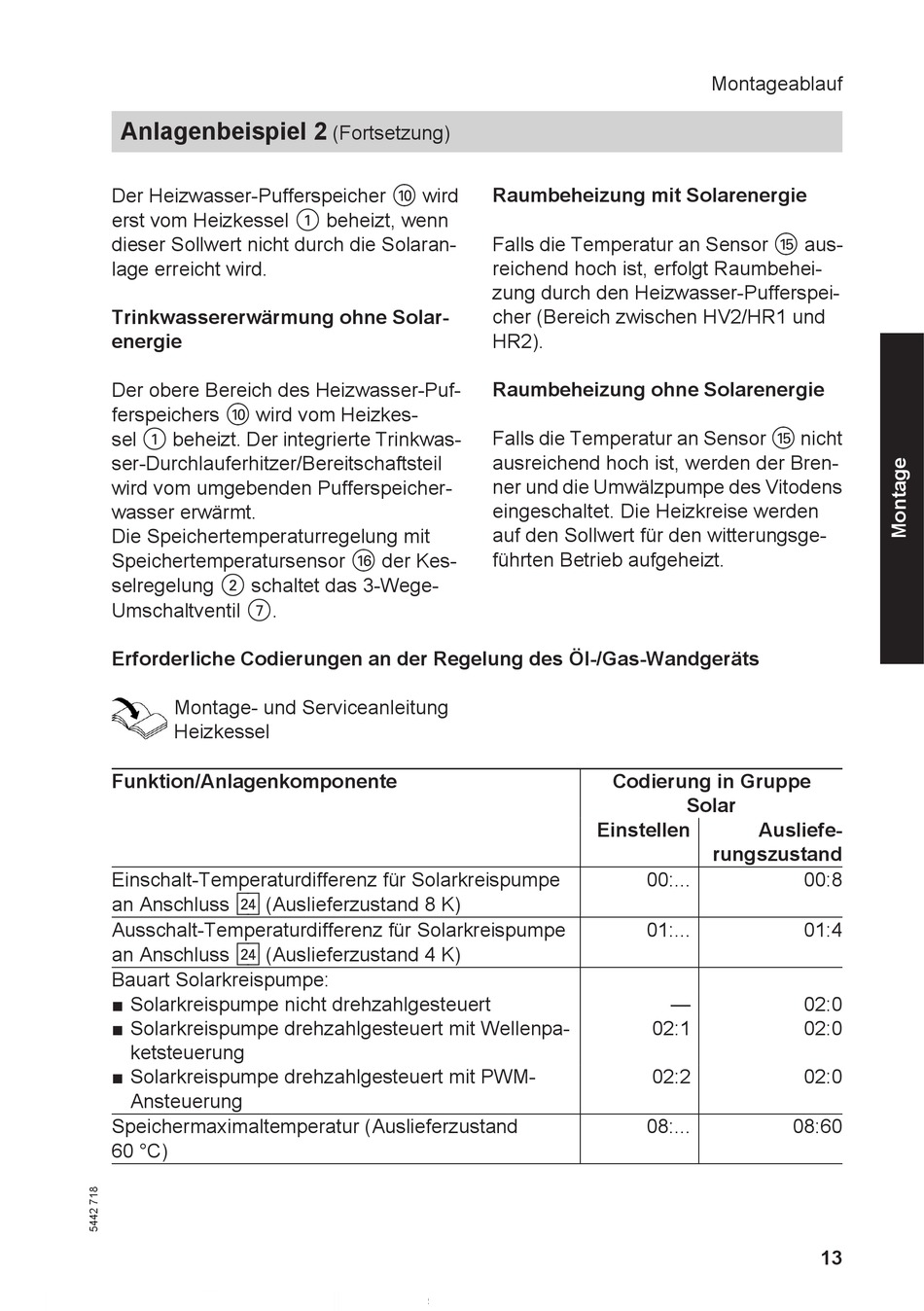

Viessmann Typ SM1 Montage- Und Serviceanleitung Seite 13

Anlagenbeispiel 2
Der Heizwasser-Pufferspeicher qP wird
erst vom Heizkessel 1 beheizt, wenn
dieser Sollwert nicht durch die Solaran-
lage erreicht wird.
Trinkwassererwärmung ohne Solar-
energie
Der obere Bereich des Heizwasser-Puf-
ferspeichers qP wird vom Heizkes-
sel 1 beheizt. Der integrierte Trinkwas-
ser-Durchlauferhitzer/Bereitschaftsteil
wird vom umgebenden Pufferspeicher-
wasser erwärmt.
Die Speichertemperaturregelung mit
Speichertemperatursensor qZ der Kes-
selregelung 2 schaltet das 3-Wege-
Umschaltventil 7.
Erforderliche Codierungen an der Regelung des Öl-/Gas-Wandgeräts
Montage- und Serviceanleitung
Heizkessel
Funktion/Anlagenkomponente
Einschalt-Temperaturdifferenz für Solarkreispumpe
an Anschluss sF (Auslieferzustand 8 K)
Ausschalt-Temperaturdifferenz für Solarkreispumpe
an Anschluss sF (Auslieferzustand 4 K)
Bauart Solarkreispumpe:
■ Solarkreispumpe nicht drehzahlgesteuert
■ Solarkreispumpe drehzahlgesteuert mit Wellenpa-
ketsteuerung
■ Solarkreispumpe drehzahlgesteuert mit PWM-
Ansteuerung
Speichermaximaltemperatur (Auslieferzustand
60 °C)
(Fortsetzung)
Raumbeheizung mit Solarenergie
Falls die Temperatur an Sensor qT aus-
reichend hoch ist, erfolgt Raumbehei-
zung durch den Heizwasser-Pufferspei-
cher (Bereich zwischen HV2/HR1 und
HR2).
Raumbeheizung ohne Solarenergie
Falls die Temperatur an Sensor qT nicht
ausreichend hoch ist, werden der Bren-
ner und die Umwälzpumpe des Vitodens
eingeschaltet. Die Heizkreise werden
auf den Sollwert für den witterungsge-
führten Betrieb aufgeheizt.
Montageablauf
Codierung in Gruppe
Solar
Einstellen Ausliefe-
rungszustand
00:...
01:...
—
02:1
02:2
08:...
00:8
01:4
02:0
02:0
02:0
08:60
