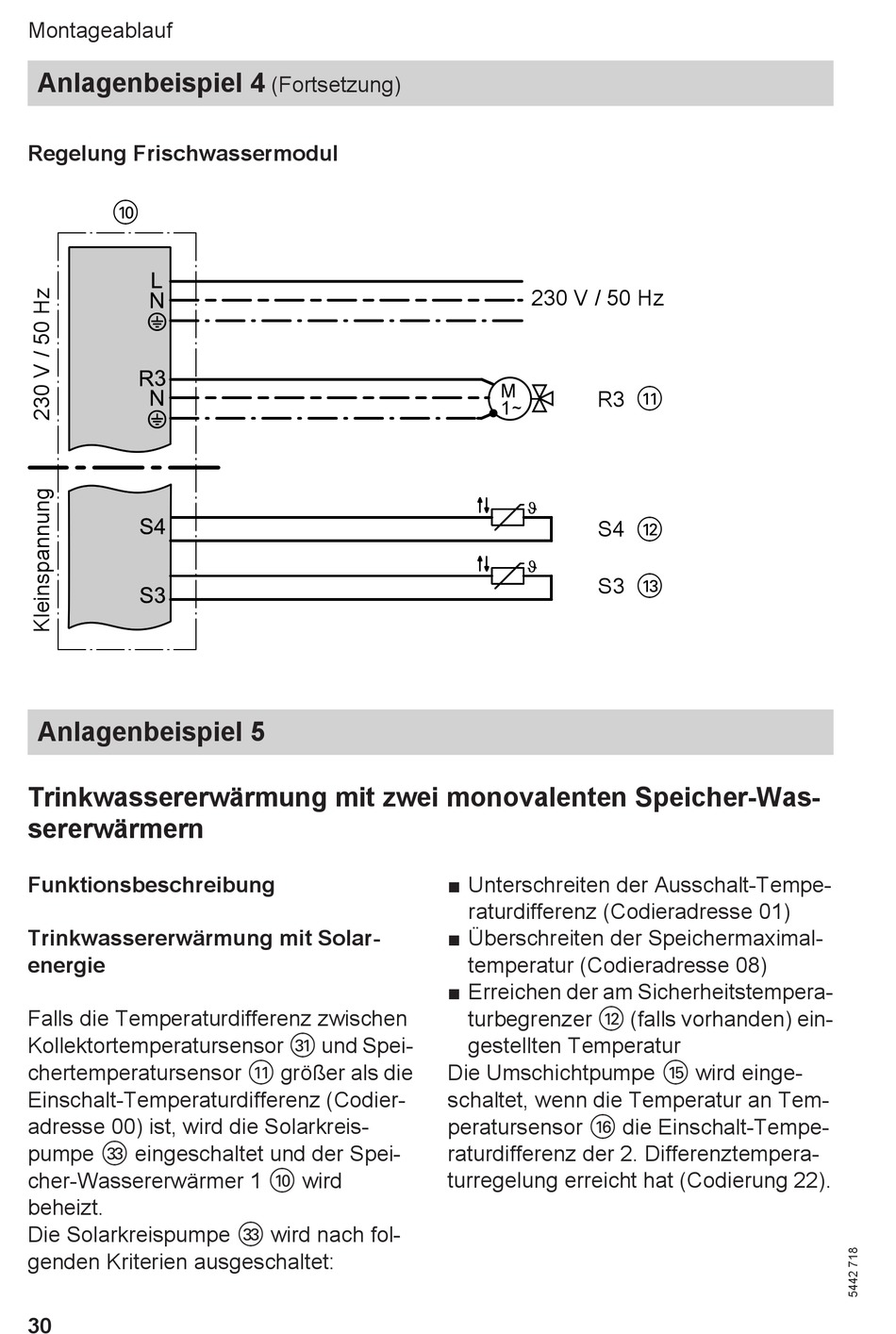

Montageablauf
Anlagenbeispiel 4
Regelung Frischwassermodul
qP
?
?

Anlagenbeispiel 5

Trinkwassererwärmung mit zwei monovalenten Speicher-Was-
sererwärmern
Funktionsbeschreibung
Trinkwassererwärmung mit Solar-
energie
Falls die Temperaturdifferenz zwischen
Kollektortemperatursensor eQ und Spei-
chertemperatursensor qQ größer als die
Einschalt-Temperaturdifferenz (Codier-
adresse 00) ist, wird die Solarkreis-
pumpe eE eingeschaltet und der Spei-
cher-Wassererwärmer 1 qP wird
beheizt.
Die Solarkreispumpe eE wird nach fol-
genden Kriterien ausgeschaltet:
30
(Fortsetzung)
230 V / 50 Hz
M
R3
1~
S4
S3
■ Unterschreiten der Ausschalt-Tempe-
raturdifferenz (Codieradresse 01)
■ Überschreiten der Speichermaximal-
temperatur (Codieradresse 08)
■ Erreichen der am Sicherheitstempera-
turbegrenzer qW (falls vorhanden) ein-
gestellten Temperatur
Die Umschichtpumpe qT wird einge-
schaltet, wenn die Temperatur an Tem-
peratursensor qZ die Einschalt-Tempe-
raturdifferenz der 2. Differenztempera-
turregelung erreicht hat (Codierung 22).
qQ
qW
qE
