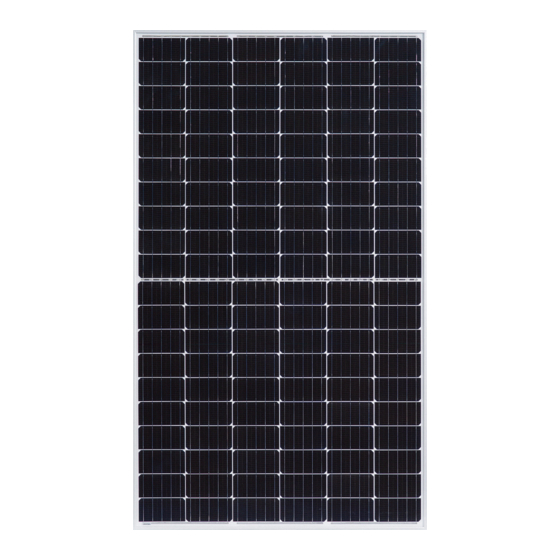

Viessmann Vitovolt 300 Montage- Und Serviceanleitung Für Die Fachkraft
Photovoltaik-module
Vorschau ausblenden
Andere Handbücher für Vitovolt 300:
- Montageanleitung (48 Seiten) ,
- Planungsanleitung (20 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (20 Seiten)
Verwandte Anleitungen für Viessmann Vitovolt 300
Inhaltszusammenfassung für Viessmann Vitovolt 300
- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitovolt 300 Photovoltaik-Module VITOVOLT 300 Bitte aufbewahren! 5546 509 10/2014...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Vor den Arbeiten geerdete Objekte, z. B. Hei- zungs- oder Wasserrohre berühren, um die stati- sche Aufladung abzuleiten. Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Information ..................... Bestimmungsgemäße Verwendung ............Montagevorbereitung Anforderungen des Energieversorgungsunternehmens (EVU) ..... Montageablauf Hinweise zu den Modulen ..............Hinweise zum Montagegestell ............... Elektrischer Anschluss ................Allgemeine Hinweise ................■ Hinweise zu Erdung/Potenzialausgleich ..........■ Module anschließen ................■ Anschlussbeispiele ................ -
Seite 4: Information Information
Beeinträchtigungen des Geräts und der Photovoltaik- anlage und anderer Sachwerte entstehen. Der Hersteller/Lieferant haftet nicht für derartige Schä- den. Das Risiko trägt allein der Nutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Beachtung der Technischen Unterlagen, z. B. „Montagehinweis Vitovolt 300“ und „Bedienungsanlei- tung Vitovolt 300“. -
Seite 5: Montagevorbereitung
Montagevorbereitung Anforderungen des Energieversorgungsunternehmens (EVU) Beim Errichten einer Photovoltaik-Anlage im Netzbe- trieb die jeweils gültigen Bestimmungen und Vorschrif- ten des jeweiligen EVU beachten. Die Photovoltaik-Anlage muss für den Betrieb mit dem EVU-Netz geeignet sein und störende Rückwirkungen auf das EVU-Netz oder Dritte müssen mit Sicherheit ausgeschlossen werden. -
Seite 6: Montageablauf Hinweise Zu Den Modulen
Montageablauf Hinweise zu den Modulen Unsachgemäßer Transport kann die Module beschä- Nicht montierte Module: ■ ■ digen. Mit der Glasseite nach oben ablegen und abdecken. Die Module nicht an der Anschlussdose oder den ■ Keine Verstärker der Sonneneinstrahlung, z. B. Spie- Anschlussleitungen (auf der Rückseite des Moduls) gel einsetzen, um die Einstrahlung zu beeinflussen. -
Seite 7: Hinweise Zu Erdung/Potenzialausgleich
Montageablauf Elektrischer Anschluss (Fortsetzung) Keine Module mit unterschiedlichen elektrischen Zur Vermeidung von Überhitzung müssen die Lei- ■ ■ Kennwerten im gleichen System einsetzen. tungsquerschnitte und die Anschlusskapazität auf ■ Bei Reihenschaltung der Module ergibt sich die den max. Kurzschluss-Strom des Systems ausgelegt Gesamtspannung aus der Summe der Einzelspan- sein. - Seite 8 Montageablauf Elektrischer Anschluss (Fortsetzung) Steckverbindungen: ■ – Offene Steckverbindungen müssen frei von Ver- schmutzungen (Staub, Fremdstoffe) und trocken sein. Keine Steckverbindungen mit verschmutzten oder feuchten Kontakten herstellen. Keine elektrisch leitenden Teile in Stecker und – Buchsen einführen. – Offene Steckverbindungen mit Schutzkappen schützen (Stecker und Buchse).
-
Seite 9: Anschlussbeispiele
Montageablauf Elektrischer Anschluss (Fortsetzung) 5. Anschlussleitungen (loses Ende) am Gleichstrom- Trennschalter (falls vorhanden) anschließen und Gleichstrom-Trennschalter mit dem Wechselrichter verbinden. Oder Anschlussleitungen (loses Ende) am Wechselrich- ter anschließen. Anschlussbeispiele Beispiel 1 Beispiel 2 System mit 1 String mit 8 Modulen, Module in Reihen- System mit 2 Strings mit 7 Modulen je String, Module in schaltung Reihenschaltung... -
Seite 10: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Anlage außer Betrieb nehmen.................... 11 • 2. Photvoltaik-Module reinigen....................11 • • 3. Wechselrichter prüfen......................11 •... -
Seite 11: Anlage Außer Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Anlage außer Betrieb nehmen Achtung Gleichspannungs- und Netzspannungsseite freischal- Um Geräteschäden zu vermeiden, jegliche ten (z. B. an der Gleichstrom-Freischaltstelle und Arbeiten an den Komponenten der Photovoltaik- einem Hauptschalter) und gegen fremdes Wiederein- anlage nur bei abgedeckten Modulen durchfüh- schalten sichern. -
Seite 12: Protokolle Inbetriebnahme-Protokoll
Protokolle Inbetriebnahme-Protokoll Betreiber der Anlage Standort der Anlage Name/Firma Name/Firma Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort Rufnummer Datum E-Mail Lieferscheinnummer Datum Installateur der Anlage Inbetriebnehmer der Anlage Name/Kundennummer Name/Firma Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort Rufnummer Datum E-mail Datum... - Seite 13 Protokolle Inbetriebnahme-Protokoll (Fortsetzung) Kollektorneigungswinkel Montageort α Schrägdach Ja/Nein = ....° Flachdach Ja/Nein α Freistehend, aufgeständert Ja/Nein α Verschattung Ja/Nein α Ausrichtung der Module Abweichung von Südausrichtung: ....° 90° 90° 0° Photvoltaik-Module Typ/Hersteller Kurzschluss-Strom (Isc) Leerlaufspannung (Uoc) Strom im MPP (Impp) Spannung im MPP (Umpp) PV-Modul-Anzahl Generatorleistung...
-
Seite 14: Erstinbetriebnahme, Wartung/Service
Protokolle Inbetriebnahme-Protokoll (Fortsetzung) Weitere Angaben zur Anlage Generator geerdet? Ja/Nein Positiv/Negativ Rückstromsicherung? Ja/Nein ....V/A DC-Trennschalter? Ja/Nein Typ: Prüfbericht String Wechselrichter Gerät Anzahl Module Kurzschluss-Strom Leerlaufspannung Isolationswiderstand Positive Elektrode ■ Negative Elektrode ■ Kontrolle Polarität Erstinbetriebnahme, Wartung/Service Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service... - Seite 15 Protokolle Erstinbetriebnahme, Wartung/Service (Fortsetzung) Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...
-
Seite 16: Bescheinigungen Konformitätserklärung
