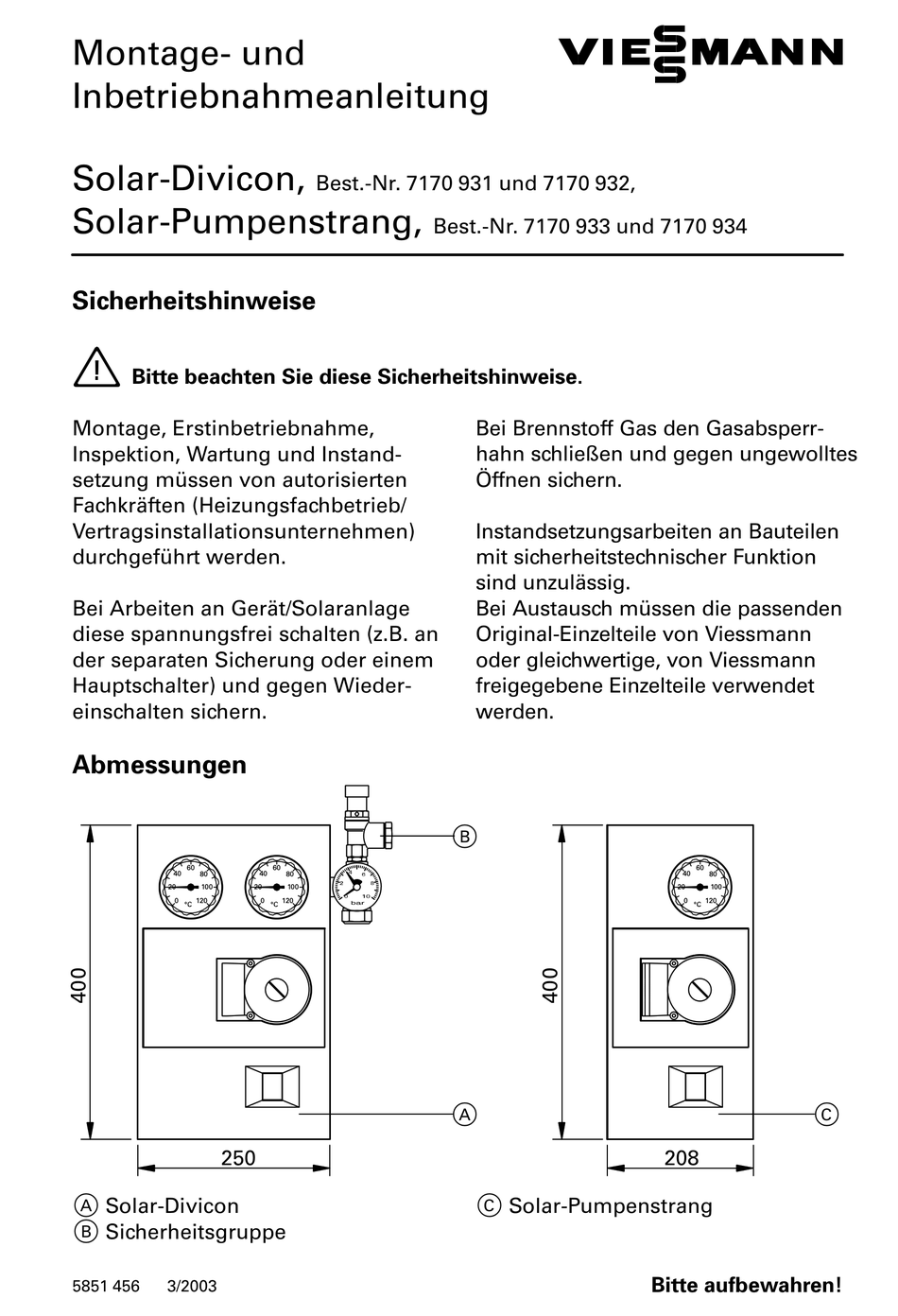

Montage− und
Inbetriebnahmeanleitung
Solar−Divicon,
Solar−Pumpenstrang,
Sicherheitshinweise
Bitte beachten Sie diese Sicherheitshinweise.
Montage, Erstinbetriebnahme,
Inspektion, Wartung und Instand
setzung müssen von autorisierten
Fachkräften (Heizungsfachbetrieb/
Vertragsinstallationsunternehmen)
durchgeführt werden.
Bei Arbeiten an Gerät/Solaranlage
diese spannungsfrei schalten (z.B. an
der separaten Sicherung oder einem
Hauptschalter) und gegen Wieder
einschalten sichern.
Abmessungen
60
40
80
20
100
0
120
250
A Solar Divicon
B Sicherheitsgruppe
5851 456
3/2003
Best. Nr. 7170 931 und 7170 932,
60
40
80
20
100
0
120
Best. Nr. 7170 933 und 7170 934
Bei Brennstoff Gas den Gasabsperr
hahn schließen und gegen ungewolltes
Öffnen sichern.
Instandsetzungsarbeiten an Bauteilen
mit sicherheitstechnischer Funktion
sind unzulässig.
Bei Austausch müssen die passenden
Original−Einzelteile von Viessmann
oder gleichwertige, von Viessmann
freigegebene Einzelteile verwendet
werden.
B
A
C Solar−Pumpenstrang
60
40
80
20
100
0
120
C
208
Bitte aufbewahren!
Werbung
Verwandte Anleitungen für Viessmann 7170 931
Inhaltszusammenfassung für Viessmann 7170 931
- Seite 1 Montage− und Inbetriebnahmeanleitung Solar−Divicon, Best. Nr. 7170 931 und 7170 932, Solar−Pumpenstrang, Best. Nr. 7170 933 und 7170 934 Sicherheitshinweise Bitte beachten Sie diese Sicherheitshinweise. Montage, Erstinbetriebnahme, Bei Brennstoff Gas den Gasabsperr Inspektion, Wartung und Instand hahn schließen und gegen ungewolltes setzung müssen von autorisierten...
- Seite 2 Durchflussregulierventil zur Kon trolle der Solaranlage bei Inbe H Zur Installation Rotgussfittings, triebnahme und während des Messingfittings, Kupferrohr oder Betriebes, Viessmann Edelstahl−Solarleitung Rückschlagventil in Vor− und verwenden. Keine verzinkten Rücklaufleitung. Rohre, keine verzinkten Fittings und keine graphitierten Dichtungen H Solar Divicon immer so montieren,...
- Seite 3 Montage− und Installationshinweise (Fortsetzung) Anlage mit Solar Divicon Anlage mit Solar Divicon und Solar−Pumpenstrang (z.B. Bypass−Schaltung) Solar Pumpenstrang rechts neben der Solar Divicon platziert: Pumpe der Solar Divicon als Umwälzpumpe des Bypass Kreises, Pumpe des Solar Pumpenstranges als Umwälzpumpe für den Solar kreis.
-
Seite 4: Solar−Divicon Anbauen
Solar−Divicon anbauen oder ∅ oder... - Seite 5 Solar−Divicon anbauen (Fortsetzung) 4. Hintere Wärmedämmung mon tieren. 5. Sicherheitsgruppe und Flach dichtung mit Pumpenstrang ver schrauben. 6. In Anschlussleitung zum Ausdeh nungsgefäß Stützhülse einlegen und mit Sicherheitsgruppe ver schrauben. 7. Abblaseleitung mit Sicherheits ventil der Sicherheitsgruppe ver schrauben; auf richtige Orientie rung des Klemmringes achten.
- Seite 6 Solar−Pumpenstrang anbauen oder ∅ oder 1. Wärmedämmung nach vorn bzw. oder zur Seite abziehen. Montage mit Edelstahl−Solarlei tung 2. Wandbefestigung anschrauben Im Wellental gratfrei ablängen. und Armaturengruppe in Wand Wellenberg nicht beschädigen. befestigung drücken. Überwurfmutter, Halbscheibe (im 5. Wellental) und O−Ringe (im 3.
- Seite 7 Solar−Pumpenstrang anbauen (Fortsetzung) Solar−Pumpenstrang separat oder links neben der Solar−Divicon anbauen A Schlitzschraube 5. Öffnung des Solar Pumpenstran 7. Wärmedämmung über Armaturen ges mit beiliegender Kappe und gruppe schieben und einrasten. Flachdichtung verschließen. 8. Wärmedämmung der Rohrleitun 6. Anschlussleitung für Umwälz gen bis in die Aussparungen der pumpe durch Leitungskanal nach Wärmedämmung des Pumpen...
- Seite 8 Solar−Pumpenstrang anbauen (Fortsetzung) Solar−Pumpenstrang rechts neben der Solar−Divicon anbauen 5. Sicherheitsgruppe der 8. Abblaseleitung mit Sicherheits Solar−Divicon und Flachdichtung ventil der Sicherheitsgruppe ver mit SolarPumpenstrang ver schrauben; auf richtige Orientie schrauben. rung des Klemmringes achten. 6. Öffnung des Rücklaufstranges der Hinweis! Solar Divicon mit Kappe und Abblaseleitung muss in einen...
- Seite 9 Solar−Pumpenstrang anbauen (Fortsetzung) A Schlitzschraube 10. Vorgeformte Öffnung für Sicher 12. Wärmedämmung der Rohrleitun heitsgruppe freischneiden. gen bis in die Aussparungen der Wärmedämmung des Pumpen 11. Wärmedämmung über Armatu stranges führen. rengruppe schieben und einras ten.
- Seite 10 Inbetriebnahme Spülen und Entleeren der Solaranlage Die im Vorlauf und Rücklauf eingebauten Rückschlagventile Auf"stellen: Vorlauf: 45 º−Linksdrehung des Thermometers. Rücklauf: Schlitzschraube an der rechten Seite des Thermometers (siehe Seite 5, 7 bzw. 9) nach rechts drehen. Kennlinien der Pumpen Durchflussmenge über die Leistungsstufen der Umwälzpumpe an die Kollek toranzahl bzw.
-
Seite 11: Technische Angaben
Inbetriebnahme (Fortsetzung) Typ PS 20 bzw. Typ P 20 0,25 0,75 1,25 1,75 2,25 2,75 Fördermenge in m 3000 1000 1500 2000 2500 Fördermenge in l/h Technische Angaben Solar Divicon PS 10 PS 20 Solar Pumpenstrang P 10 P 20 Umwälzpumpe (Fabr. - Seite 12 Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
