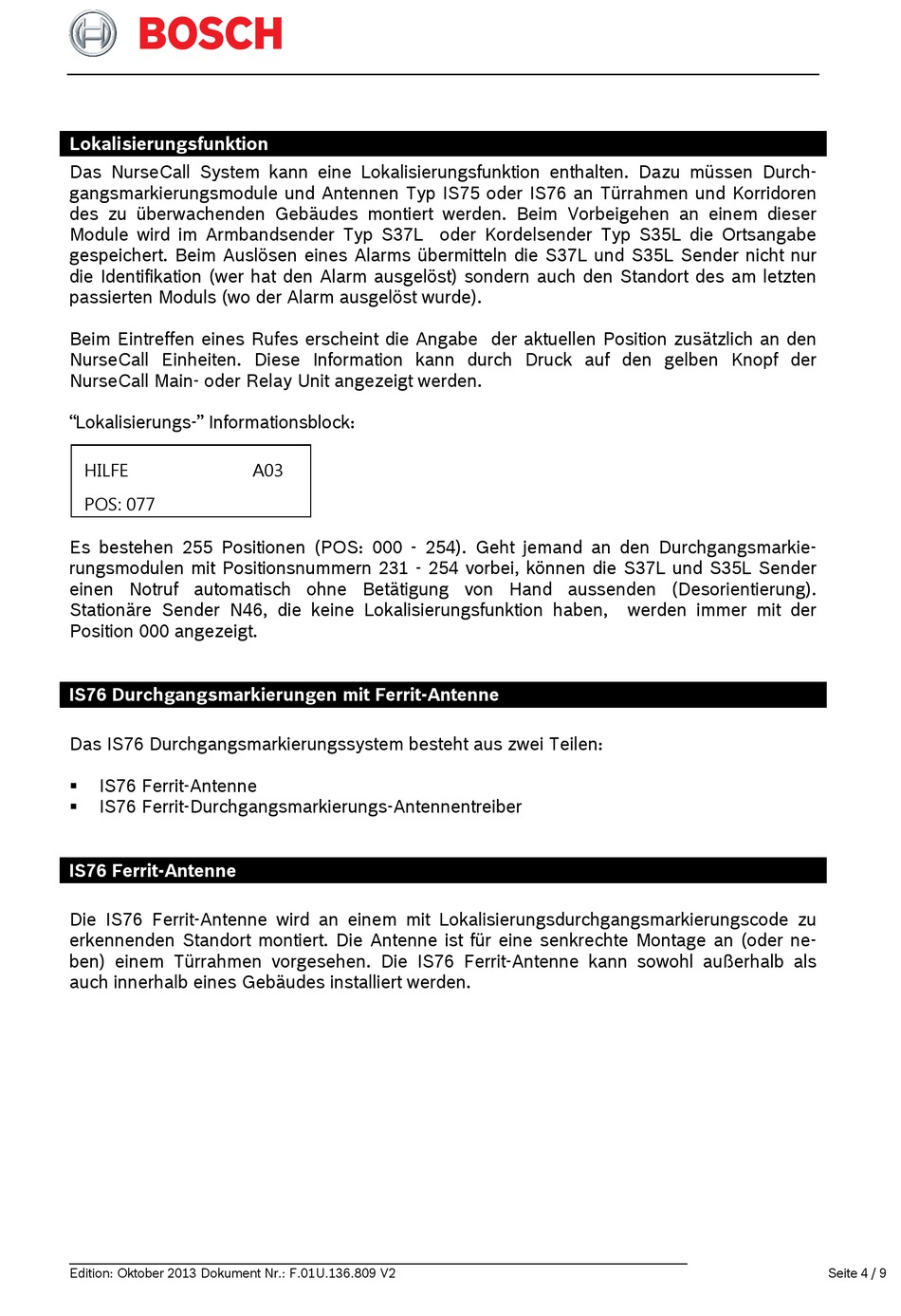

Lokalisierungsfunktion
Das NurseCall System kann eine Lokalisierungsfunktion enthalten. Dazu müssen Durch-
gangsmarkierungsmodule und Antennen Typ IS75 oder IS76 an Türrahmen und Korridoren
des zu überwachenden Gebäudes montiert werden. Beim Vorbeigehen an einem dieser
Module wird im Armbandsender Typ S37L oder Kordelsender Typ S35L die Ortsangabe
gespeichert. Beim Auslösen eines Alarms übermitteln die S37L und S35L Sender nicht nur
die Identifikation (wer hat den Alarm ausgelöst) sondern auch den Standort des am letzten
passierten Moduls (wo der Alarm ausgelöst wurde).
Beim Eintreffen eines Rufes erscheint die Angabe der aktuellen Position zusätzlich an den
NurseCall Einheiten. Diese Information kann durch Druck auf den gelben Knopf der
NurseCall Main- oder Relay Unit angezeigt werden.
"Lokalisierungs-" Informationsblock:
HILFE
POS: 077
Es bestehen 255 Positionen (POS: 000 - 254). Geht jemand an den Durchgangsmarkie-
rungsmodulen mit Positionsnummern 231 - 254 vorbei, können die S37L und S35L Sender
einen Notruf automatisch ohne Betätigung von Hand aussenden (Desorientierung).
Stationäre Sender N46, die keine Lokalisierungsfunktion haben,
Position 000 angezeigt.
IS76 Durchgangsmarkierungen mit Ferrit-Antenne
Das IS76 Durchgangsmarkierungssystem besteht aus zwei Teilen:
IS76 Ferrit-Antenne
IS76 Ferrit-Durchgangsmarkierungs-Antennentreiber
IS76 Ferrit-Antenne
Die IS76 Ferrit-Antenne wird an einem mit Lokalisierungsdurchgangsmarkierungscode zu
erkennenden Standort montiert. Die Antenne ist für eine senkrechte Montage an (oder ne-
ben) einem Türrahmen vorgesehen. Die IS76 Ferrit-Antenne kann sowohl außerhalb als
auch innerhalb eines Gebäudes installiert werden.
_________________________________________________________________________________________________________________
Edition: Oktober 2013 Dokument Nr.: F.01U.136.809 V2
A03
werden immer mit der
Seite 4 / 9
