Wichtige Bemerkung:
Um eine richtige Kühlung des Durchgangsmarkierungs-Antennentreibers zu sichern,
muss diese Einheit senkrecht an einem gut belüfteten Ort installiert werden
(dichte Gehäuse sind zu vermeiden).
Installationsabteil
Alle Verkabelungs- und Konfigurationsfunktionen wie:
•
Anschluss der IS76 Ferrit-Antenne(n)
•
Verkabelung des Überwachungsausgangs
•
Konfiguration des Lokalisierungserkennungscodes
können im Installationsabteil durchgeführt werden, das durch Entfernen des unteren Teils
des Gehäuses zugänglich ist (siehe Bild 1). Es ist leicht erreichbar, auch wenn das Gerät an
der Wand befestigt ist.
Die Anschlusskabel können durch ein neben den Klemmen vorhandenes Loch nach hinten
oder durch Entfernen einer Ausbruchstelle in der Gehäusewand nach unten weggeführt wer-
den.
Es ist nicht nötig, den unteren Teil des Gehäuses zu entfernen, um die Stromversorgung
anzuschließen.
Einschaltung der Lokalisierungsfunktion im NurseCall System
Um betriebsbereit zu sein, muss die Lokalisierungsfunktion in der NurseCall Main Unit
eingeschaltet werden (beziehen Sie sich auf "Auswahl der Lokalisierungsfunktion Ja oder
Nein" in der NurseCall Main Unit Bedienungsanleitung)
_________________________________________________________________________________________________________________
Edition: Oktober 2013 Dokument Nr.: F.01U.136.809 V2
80
13.1
53.8
131

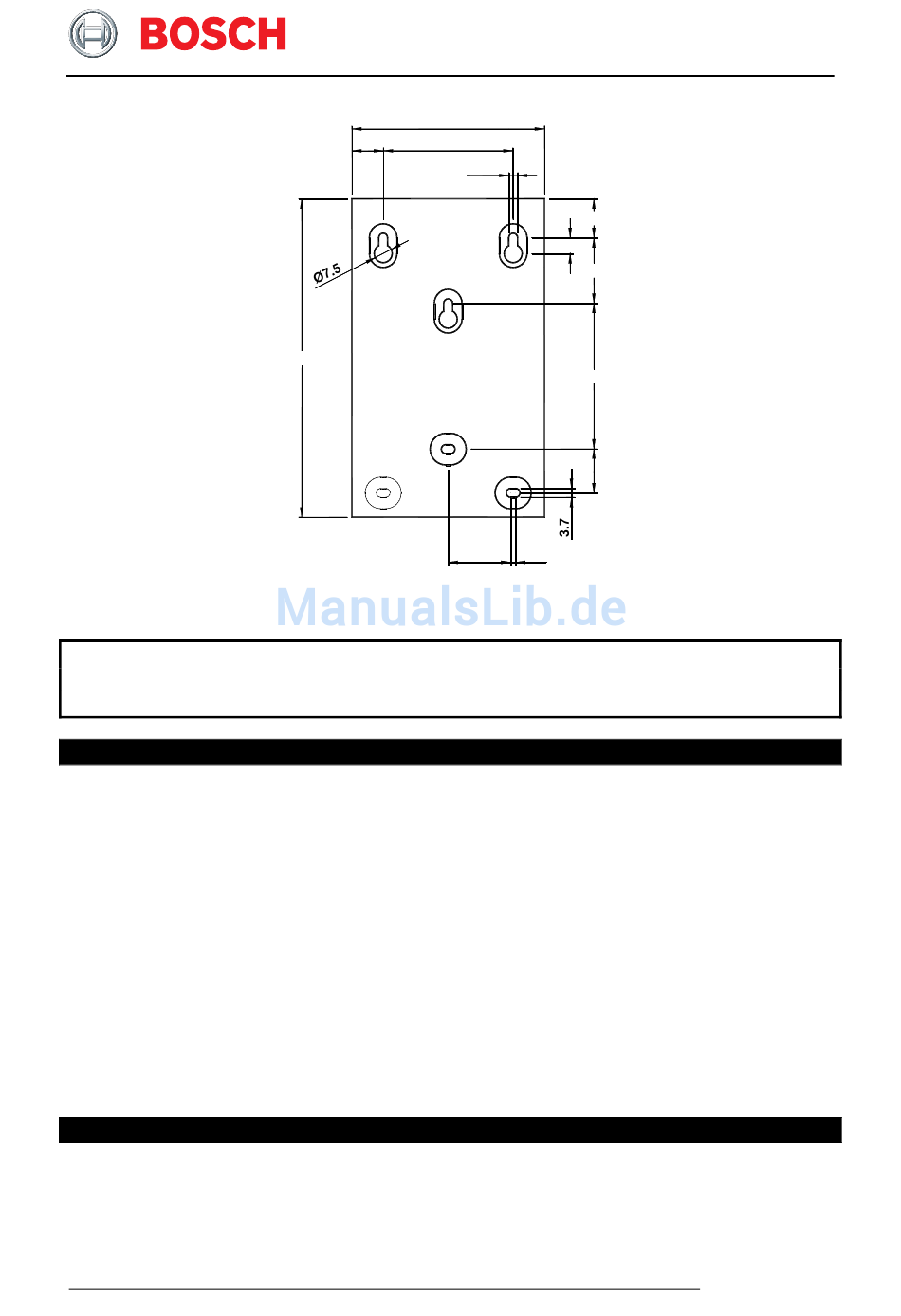

Bild 3
3.7
16
6.6
27
59.9
18.1
26
2
Seite 7 / 9
