60
MC6 Benutzerhandbuch – Teil 7, Kommunikation
A
HART-I
BGLEICH EINES
Der Abgleich eines HART-Instruments kann vom Menü des dokumentierenden
Kalibrators aus oder aus anderen Hauptfunktionen des MC6, in denen eine HART-
Kommunikation gestartet werden kann, eingeleitet werden. Beim Kalibrieren eines
HART-Instruments finden Sie im Menü des dokumentierenden Kalibrators die Option
Hart-Kommunikator.
Beim Abgleich zum Aufsuchen und Starten einer Abgleichmethode entweder für das
analoge oder digitale Signal bzw. den analogen oder digitalen Sensor das Benutzer-
handbuch des Instruments zu Rate ziehen. Nachdem die Methode gefunden wurde, den
Anweisungen folgen. An einem bestimmten Punkt im Laufe der Methode muss ein pas-
sendes Eingangssignal angegeben werden. Siehe die Abbildung rechts unten.
•
Wenn das Abgleichverfahren vom dokumentierenden Kalibrator aus einge-
leitet wurde, finden Sie im unteren Teil des Fensters Bereiche, in denen der
Eingangswert (1) und möglicherweise auch der Ausgangswert (2) des In-
struments angezeigt werden. Sie können den Eingangssignalbereich zur
Überprüfung des korrekten Werts verwenden.
•
Wenn das Abgleichverfahren aus einer anderen Hauptfunktion des MC6
eingeleitet wurde, beispielsweise aus der Kommunikatorfunktion, einen der
Bereiche für die Kalibratorangaben antippen und eine geeignete Messgrö-
ße für die Messung auswählen.
In beiden Fällen: wenn das Eingangssignal den Anforderungen entspricht, den kor-
rekten Wert in das numerische Feld, das in dieser Phase bearbeitet werden kann,
eingeben. Wahlweise mithilfe einer der Kopier-Tasten am rechten Fensterrand den
in den Bereichen der Kalibratorangaben angezeigten Wert kopieren.
Den Abgleich, wie in der im MC6-Display angezeigten Abgleichmethode beschrie-
ben, beenden.
Hinweise.
Wie bei Feldbus-Instrumenten wird auch in den Benutzerhandbüchern und User-Interfaces von
HART-Instrumenten in manchen Fällen das Abgleichverfahren als „Kalibrierung" bezeichnet.
Gehen Sie beim Abgleich mit der nötigen Sorgfalt vor. Die Anweisungen im Benutzerhandbuch des
Instruments befolgen. Das Überschlagen eines Verfahrensschritts kann zum Misslingen des Ab-
gleichs führen.
NSTRUMENTS

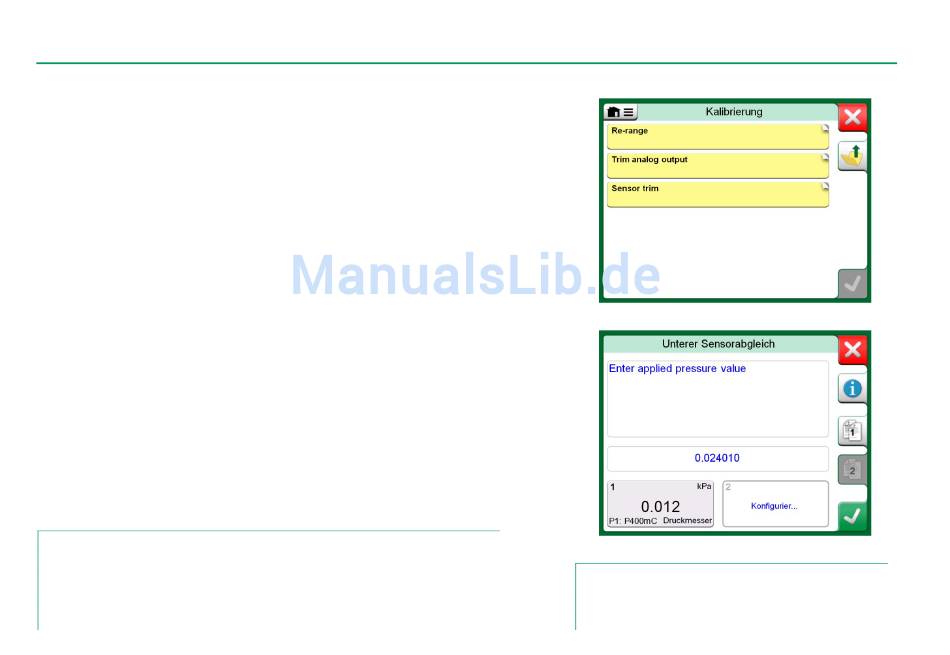

Sensor-Abgleichmethode.
Situation während der Abgleichmethode.
Hinweis.
In der Regel ist beim Abgleich die folgende Reihenfolge einzuhal-
ten: zuerst der digitale Ausgangswert, dann der analoge Aus-
gangswert.
